双弯臂带孔连接支撑构件结构设计

项目分类:通用五金配件 发布时间:2021-12-04 ID:429792
  • 双弯臂带孔连接支撑构件结构设计
  • 双弯臂带孔连接支撑构件结构设计

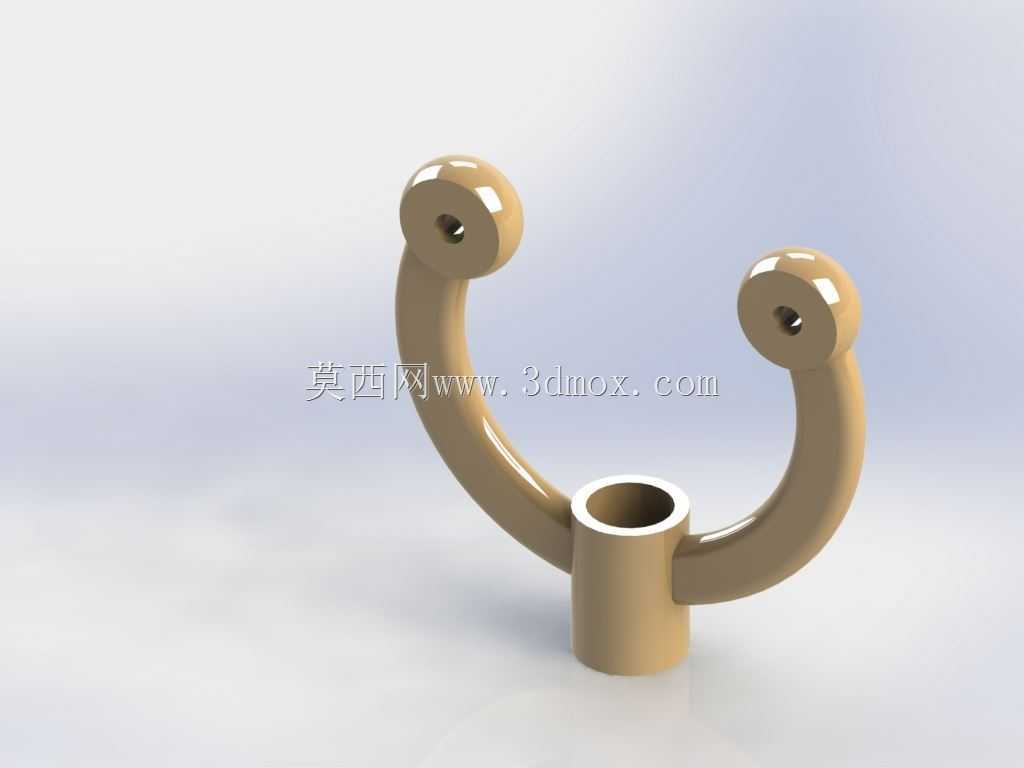

  该构件属于机械传动与支撑系统中的铰接连接类零件,在轻工输送设备、小型工装夹具、民用五金联动机构中应用较为广泛,核心作用是实现两个不同平面内转动副的连接过渡,同时承担径向与小范围轴向的载荷传递。从结构形态来看,零件底部为带中心通孔的圆柱基座,该基座是整个构件的安装基准,中心通孔可穿设紧固螺栓或定位销轴,实现与下方固定机架、安装板的刚性连接,基座的圆柱端面加工有平整的贴合面,能够保证安装后与基准面的接触面积足够,避免长期受载后出现应力集中导致的基座变形。从基座向上延伸出两个对称布置的弧形弯臂,弯臂的曲率经过受力优化,既避开了相邻运动部件的运动干涉边界,又能在传递载荷时将应力均匀分散到整个弯臂截面,避免直角连接处常见的应力断裂问题。

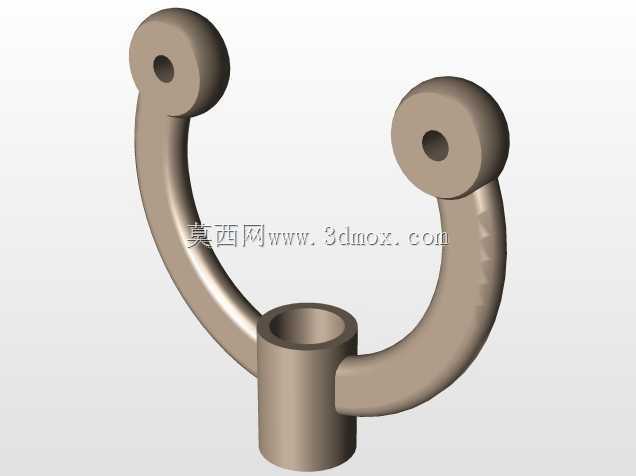

  两个弯臂的末端各设置一个同轴的带孔圆柱端头,端头的内孔为铰接安装位,可穿装销轴与上方的摆动件、连杆件形成转动副,端头的外端面做了平整加工,能够与配套的轴套、挡圈端面贴合,限制铰接轴的轴向窜动。在设计这类构件时,首先要明确安装边界:底部基座的外径需匹配安装位的预留空间,中心通孔的直径要适配常用的紧固螺栓规格,两个弯臂末端铰接孔的中心距需要严格匹配上方联动部件的安装孔距,否则装配后会出现卡滞、转动阻力过大的问题。弯臂的截面尺寸需要根据实际承受的载荷做校核,若应用在有冲击载荷的场景,可适当增加弯臂的壁厚,或在弯臂与基座、端头的连接处做圆角过渡,进一步降低应力集中系数。这类构件常采用铸造成型后做机加工的工艺生产,批量加工时可先铸出毛坯,

  再对基座贴合面、铰接孔内表面、端头端面做精加工作业,既能保证装配精度,又能控制生产成本。在实际装配场景中,铰接孔内通常会加装铜套或自润滑轴套,减少转动过程中的磨损,延长构件的使用寿命,底部基座安装时可加装防松垫圈,避免设备运行过程中的振动导致紧固件松动。
