滚花防滑带法兰边铜质盖帽结构设计

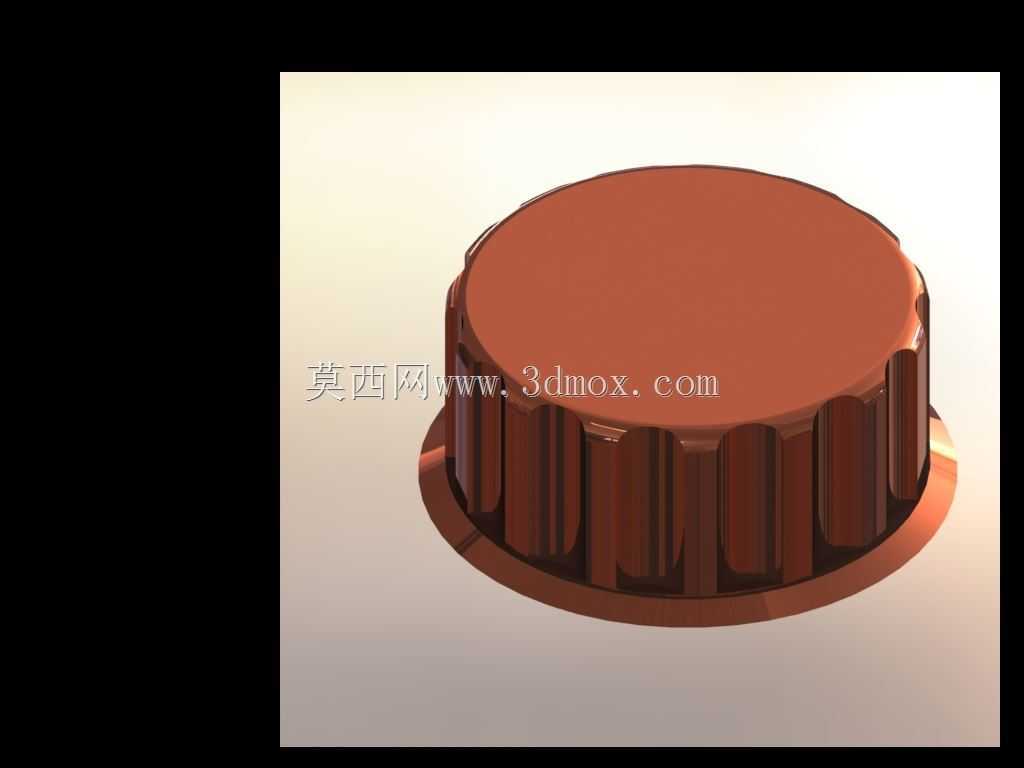

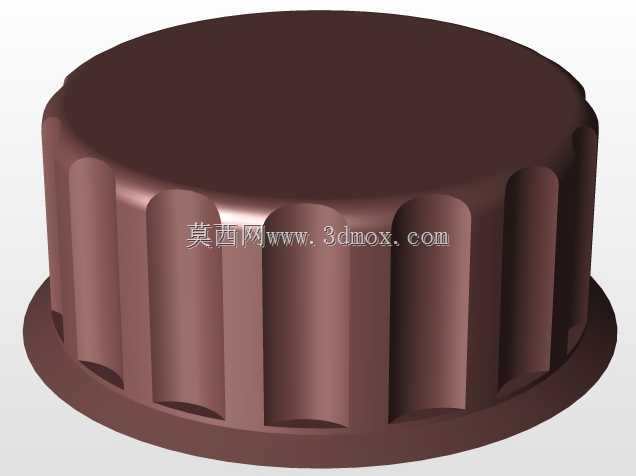

　　这类带滚花结构的铜质盖帽，常应用在液压油路块端部、气动元件外露接口、小型压力容器检修口、精密仪器调节端的封盖场景中，核心作用是封堵外露的螺纹接口，避免外界粉尘、水汽、切削液等杂质进入设备内部流道，同时防止内部介质意外泄漏，也能避免外露的螺纹棱边剐蹭操作人员或周边管线。从结构设计来看，盖帽顶部为平整封闭面，侧壁设计了等距分布的竖向直滚花纹路，滚花的齿距、齿深都经过适配，既保证徒手拧动时能提供足够的摩擦力，不会因为手上沾有油污出现打滑，也不会因为齿形过于尖锐划伤手部皮肤。底部延伸出的环形法兰边，在拧紧到位后会与安装基面完全贴合，一方面可以限制盖帽的拧入深度，避免过度旋入顶伤内部流道的密封结构，

　　另一方面法兰边与基面之间可以加装薄型紫铜密封垫，进一步提升端面密封的可靠性，适配带压工况下的密封需求。建模过程中需要重点把控几个尺寸边界：首先是内螺纹的公称直径与螺距公差，要匹配常用的公制细牙管螺纹规格，保证与对应外螺纹接口的旋合顺畅，不会出现卡滞或间隙过大的问题；其次是滚花段的外径尺寸，要预留足够的手动操作空间，同时不能超出安装位置的周边避让边界，避免和相邻的管路接头、固定螺栓产生干涉；法兰边的厚度需要兼顾结构强度与安装空间，过薄会在拧紧力矩过大时出现翘曲变形，破坏密封面的平面度，过厚则会占用额外的轴向安装空间，在紧凑布局的设备内部容易出现装配干涉。内孔的深度设计需要匹配对应外螺纹的有效旋合长度，保证螺纹啮合圈数满足承压要求，

　　同时孔底要预留足够的退刀空间，避免加工时螺纹刀具碰伤孔底平面。这类铜帽选用铜材加工，本身具备不错的自润滑特性，多次拆装也不容易出现螺纹咬死的问题，同时铜材质地偏软，在拧紧过程中能小幅填补密封面的微观不平度，提升密封效果，在需要频繁拆装调试的设备接口处，相比钢制盖帽有更久的使用寿命。设计时还要注意滚花段与法兰边的过渡圆角，避免应力集中，在承受一定侧向磕碰时不会出现根部断裂的问题，顶部平面可以预留小型的一字槽加工余量，在徒手拧动力度不足时，也能借助一字螺丝刀辅助拧紧或拆卸，兼顾不同操作场景的使用需求。
