拖车连接用球头式悬挂挂载构件

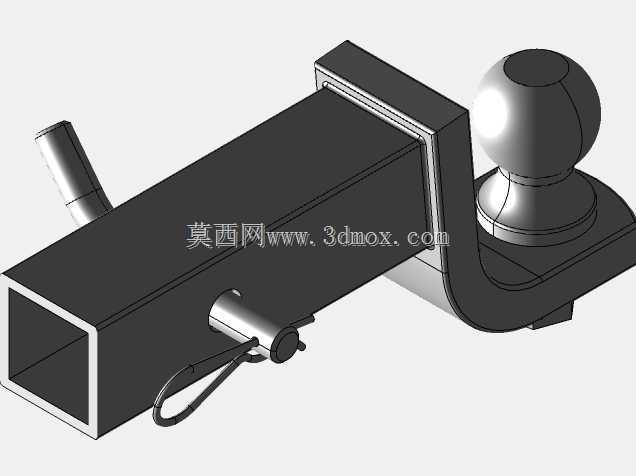

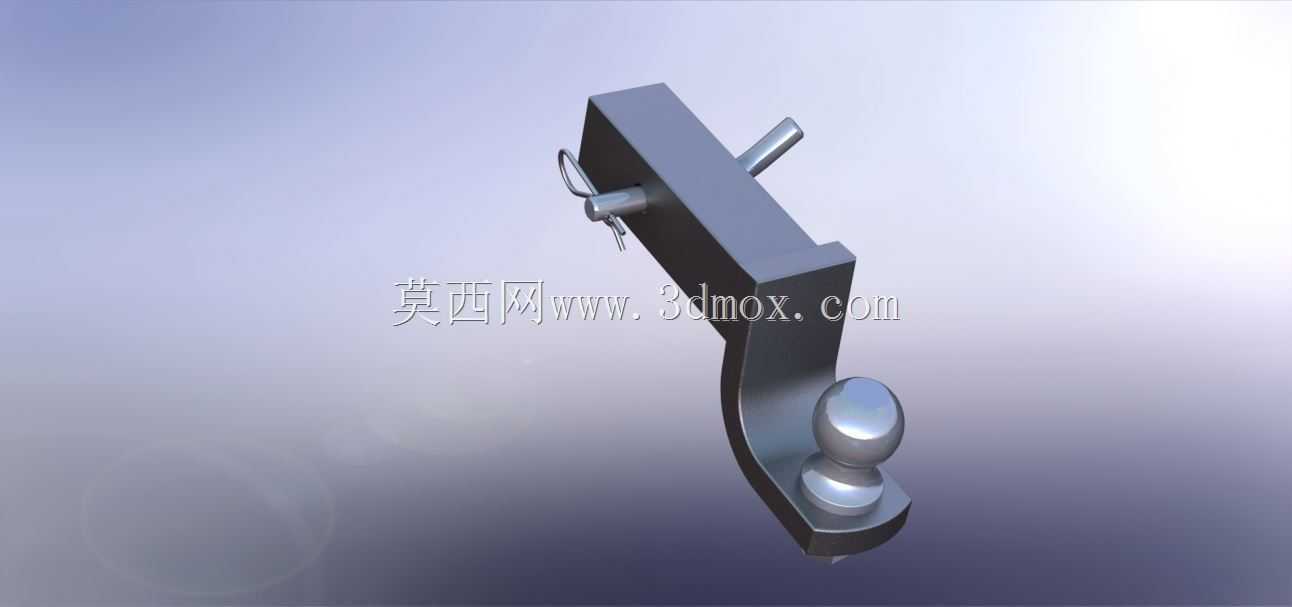

　　这类球头式悬挂挂载构件，主要应用在轻型拖挂设备与主车的连接场景中，常见于小型旅居拖挂、货运小拖车、农用挂载机具的尾部连接工位，承担主车与拖挂单元之间的载荷传递、铰接缓冲作用，是拖挂系统里直接决定连接可靠性的核心受力部件。从结构设计逻辑来看，构件主体采用弯臂式一体化成型思路，上部设置带横向插销的安装基座，插销结构用于快速卡入主车尾部的挂载预留位，无需额外焊接工序，现场拆装仅需插拔插销即可完成固定，适配多数标准尺寸的拖车方口安装位，安装边界预留了足够的插销行程余量，可兼容不同壁厚的方口安装座，避免出现插销长度不足导致的锁止失效问题。下部的球头结构采用标准牵引球头尺寸设计，球头表面做了圆滑过渡处理，与拖挂端的牵引座配合时，

　　可实现多自由度的角度偏转，在车辆行驶经过起伏路面、转弯工况时，能够自适应调整主车与拖挂之间的角度差，避免刚性连接带来的结构应力集中，减少连接部位的疲劳损坏风险。弯臂部分的截面采用变厚度设计，靠近安装基座的位置厚度更大，对应行驶过程中弯矩最大的受力区域，向球头端逐步平滑过渡厚度，在保证整体结构强度满足额定牵引载荷要求的前提下，尽可能降低构件自身重量，减少不必要的簧下质量负担。构件侧面的锁止插销附带防脱卡簧结构，插销插入安装位后卡簧会自动卡入插销端部的环槽内，避免车辆行驶过程中因振动导致插销滑脱，无需额外加装开口销等防脱零件，日常维护检查时仅需目视确认卡簧位置即可判断锁止状态。在实际选型适配时，

　　需要注意安装基座的开口尺寸与主车方口的匹配度，球头中心到安装面的距离要与拖挂端牵引座的高度差适配，保证拖挂行驶时底盘处于水平状态，避免出现拖挂前倾或后翘导致的行驶稳定性问题，同时构件的安装孔位与插销直径要匹配对应吨位的牵引载荷要求，严禁小规格构件用于大吨位拖挂场景，防止过载引发结构断裂。整个构件的外形轮廓做了圆角钝化处理，没有尖锐的外凸棱角，避免安装操作过程中划伤操作人员，也减少行驶过程中剐蹭周边构件的风险。
