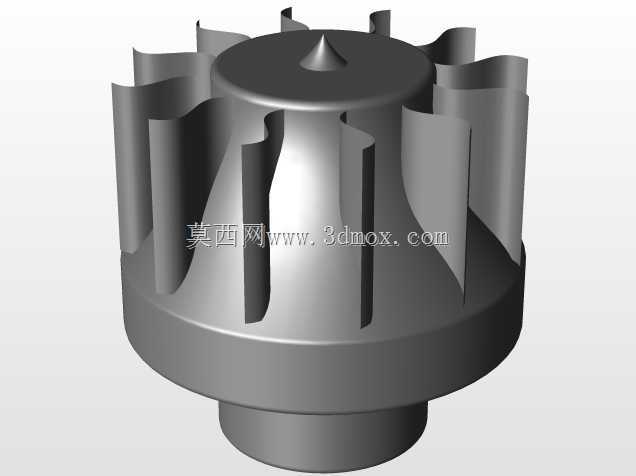

这类径向涡轮结构常应用在中小功率流体能量转换场景中,比如小型燃气轮机的动力端、涡轮增压器的涡轮侧、或是微型膨胀机的核心做功部件,核心作用是将流体携带的压力能与动能转化为轴端的旋转机械能,带动同轴连接的压气机、发电机或是其他负载完成做功循环。从结构设计逻辑来看,顶部的锥形导流头是为了让轴向流入的工质能够平滑转向,避免流体直接冲击叶片根部形成局部涡流损失,锥角的取值需要匹配入口流速与叶片入口安装角,保证流体进入叶道时的冲角处于设计区间,减少入口撞击损耗。周向均匀分布的曲面叶片采用了后弯式叶型设计,叶型的型线沿径向从入口到出口逐步调整曲率,一方面约束流体在叶道内的流动方向,让流体在流出叶道时尽可能沿周向排出,将动能充分传递给叶轮,
另一方面也能控制叶片表面的压力梯度,避免局部低压区引发的工质相变或是流动分离,降低运行过程中的气动噪声与能量损耗。底部的圆柱轴段是安装定位的核心结构,设计时需要匹配对应轴承的内径尺寸,轴段的长度要预留出轴承安装位、密封件安装位以及轴向锁紧的空间,轴端通常会设计轴肩或是键槽结构来传递扭矩,保证叶轮与轴的同步转动,避免高速运转时出现相对滑移。叶轮主体的轮盘部分采用了等强度过渡设计,从叶片根部到轴段的衔接处做了平滑的圆角过渡,避免应力集中,因为涡轮在高速运转时,叶片自身的离心力、流体对叶片的交变冲击力都会在轮盘与叶片的衔接位置形成较大的应力集中,圆角过渡可以有效分散应力,提升部件的疲劳寿命,适配长时间高转速的运行工况。在实际建模过程中,
叶型的曲面构建需要先完成不同半径截面的翼型点位绘制,再通过放样命令生成连续的曲面,之后对叶片与轮盘、导流锥的衔接位置做合并与圆角处理,保证整个叶轮是一个连续的实体结构,后续做有限元强度校核或是流体仿真时,能够避免因几何不连续出现的计算报错。这类结构的安装边界需要注意,叶轮入口与上游蜗壳出口的间隙要控制在合理范围,间隙过大会导致流体泄漏降低效率,间隙过小则可能因为热膨胀或是轴系窜动出现刮碰,损坏叶片与壳体。叶片的数量选择也需要匹配设计工况的流量与转速,叶片过少会导致叶道内的流道扩散度过大,容易出现流动分离,叶片过多则会增加流道的摩擦损失,同时增大叶轮自身的转动惯量,影响动态响应速度。
