牵引机构配套滑轮结构设计

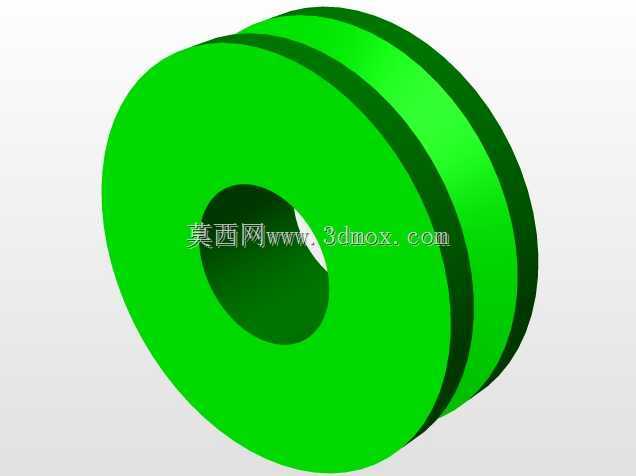

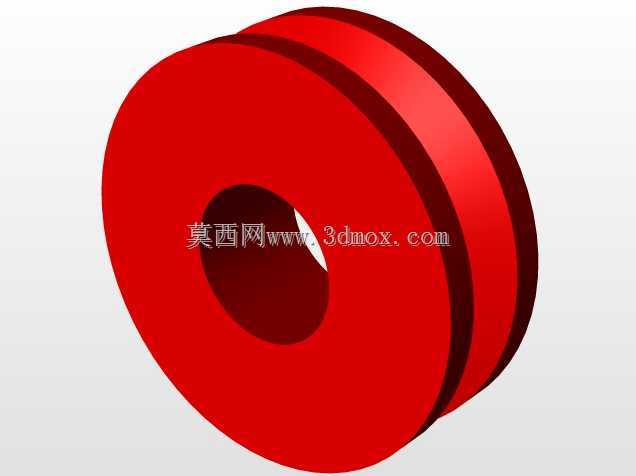

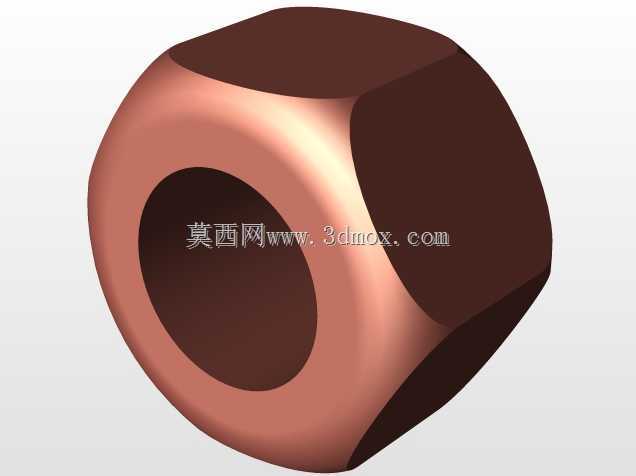

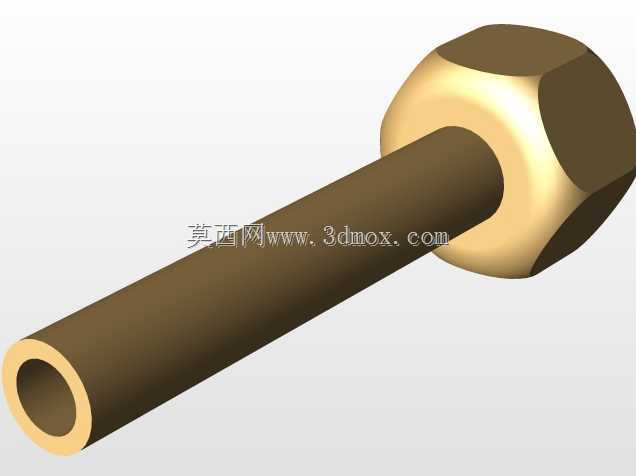

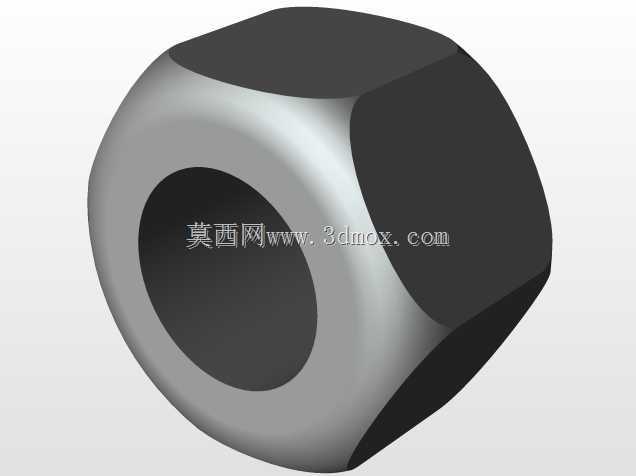

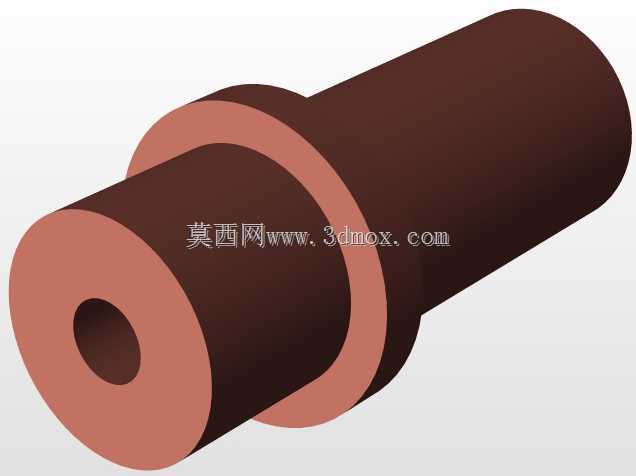

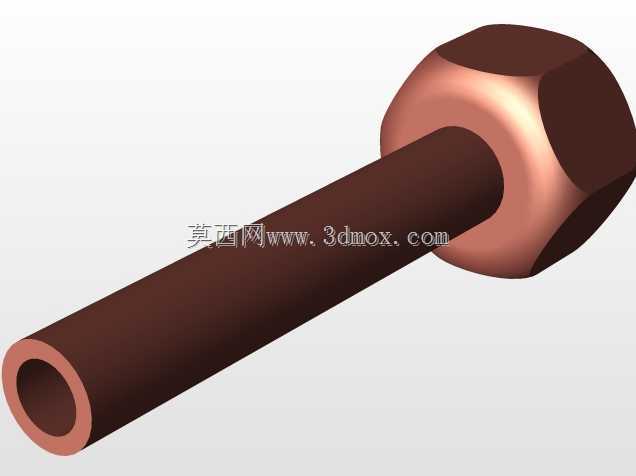

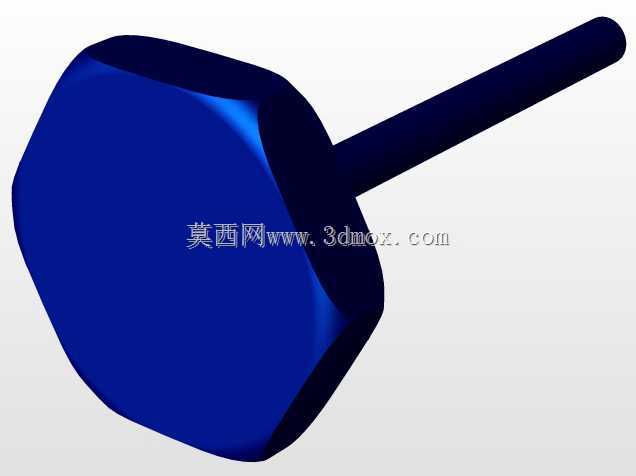

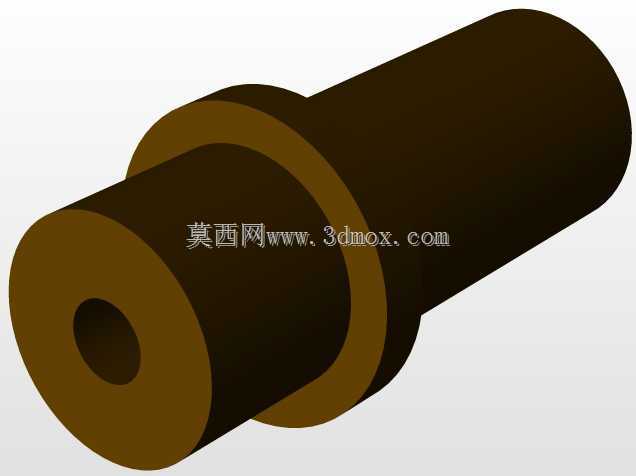

　　这类滑轮构件是牵引支架组件里的核心受力导向部件，日常在物料提升、线缆牵引、轻载输送工位上随处可见，核心作用是通过轮体绕中心轴的转动，改变牵引索的受力方向，同时降低牵引过程中的滑动摩擦损耗，减少牵引动力的无效输出。从结构设计逻辑来看，轮体采用等厚圆盘构型，中心开设同轴安装通孔，通孔的尺寸公差需要匹配配套的轮轴直径，既要保证轮体转动时无径向窜动，又要预留润滑介质的存储间隙，避免长期转动出现干磨卡滞。轮体的外缘做了等半径圆弧过渡处理，没有尖锐棱角，一方面是避免牵引索在轮面滑动时被割伤断丝，另一方面也能让牵引索在轮面自动对中，不会在受拉过程中出现脱槽偏移的问题。

　　从安装边界来看，这类滑轮的厚度尺寸需要匹配牵引支架的安装槽宽度，装入支架后两侧要预留0.5到1毫米的轴向间隙，避免轮体转动时和支架侧壁发生摩擦剐蹭；中心安装孔的同轴度公差需要控制在IT7级以内，保证轮体转动时的端面跳动量在允许范围内，不会因为偏心转动带来额外的振动和噪音。轮体的材质选择通常根据负载等级确定，轻载工位可以采用尼龙或者工程塑料材质降低自重，重载场景则采用45号钢调质处理，轮面做淬火硬化提升耐磨性能，延长构件的使用寿命。

　　在实际应用场景里，这类滑轮不仅用在固定式牵引支架上，也可以配套在移动牵引小车上，作为导向轮改变牵引方向，比如车间内的轻型物料吊运、农业机械的牵引索导向、小型起重设备的负载支撑都能见到这类结构。设计过程中需要重点校核轮体的径向受力强度，根据额定牵引负载计算轮体的最小壁厚，避免受拉时出现轮体破裂的问题；同时中心孔的表面粗糙度要控制在Ra1.6以下，降低和轮轴配合面的摩擦系数，长期运行时可以在中心孔位置加装含油衬套，减少维护频次。轮体的外缘直径也不是随意确定的，直径越大，牵引索的弯曲半径就越大，能有效降低牵引索的弯曲疲劳损耗，延长牵引索的更换周期，但直径过大会带来整体结构尺寸偏大、安装空间不足的问题，设计时需要在安装空间允许的前提下，尽量选取合理的轮径，平衡结构尺寸和构件使用寿命的关系。
