三辐条带键槽手轮结构设计

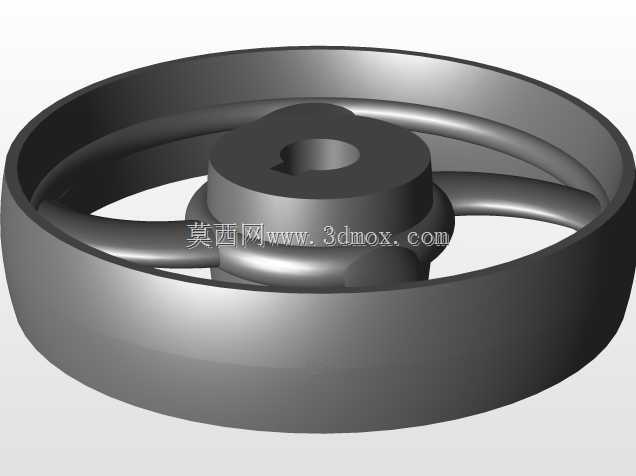

　　这款手轮结构主要应用于各类需要手动调节、手动锁紧的工业设备操作端，常见于机床进给调节、阀门开度控制、工装夹具锁紧、输送线张紧调节等场景，是设备人机交互环节里直接承接操作人员手部操作力的核心零件，其结构合理性直接影响操作手感、传力效率与长期使用可靠性。从结构设计逻辑来看，整体采用轮缘、轮毂、三辐条的经典布局，轮缘做了等截面圆弧过渡的宽边设计，握持时接触面积充足，不会出现窄边手轮长时间操作硌手的问题，轮缘的截面厚度经过受力校核，在承受成年人单手握持施加的最大切向操作力时，不会出现局部形变，同时轮缘内侧与辐条衔接处做了大圆角过渡，避免应力集中导致的辐条根部断裂问题。轮毂部分位于整个手轮的旋转中心，中心开设带键槽的安装孔，

　　可直接与对应直径的调节轴配合，通过平键传递扭矩，无需额外做轴端的防滑结构，安装时只需将手轮推入轴端，拧紧轴端锁紧螺钉即可完成固定，安装边界清晰，中心孔的同轴度公差控制在IT7级，能保证手轮旋转时无偏摆，不会出现转动时轮缘晃动手感发飘的问题。三根辐条采用等曲率的弧形流线设计，相比直辐条结构，弧形辐条在承受突发冲击载荷时能通过微小的弹性形变吸收部分冲击力，避免刚性冲击直接传递到轮毂与轴的配合处损伤轴件，同时辐条的截面做了椭圆化处理，没有尖锐棱角，即便操作人员快速转动手轮时误碰到辐条，也不会造成划伤。设计过程中优先考虑了操作力的传递路径，操作人员施加在轮缘上的切向力通过三根辐条均匀传递到中心轮毂，每根辐条的受力分配均衡，

　　不会出现单根辐条受力过载的情况，经过受力仿真验证，在额定操作力矩下，辐条与轮缘、轮毂的衔接处应力远低于材料的屈服强度，长期反复操作不会出现疲劳裂纹。这类手轮的适配场景覆盖了大部分需要手动微调的工业设备，不管是小型台式机床的进给调节，还是工业管路系统的截止阀、调节阀操作，或是非标自动化设备上的手动调试工位，都能适配，其安装尺寸可根据配套轴的直径做等比例缩放，轮缘直径的选择可根据所需操作力矩匹配，直径越大的手轮，相同操作力下能输出的调节力矩越大，适合需要大锁紧力的场景，小直径手轮则适合需要快速微调、操作空间受限的工位。
