带钩异形拉伸复位弹簧结构设计

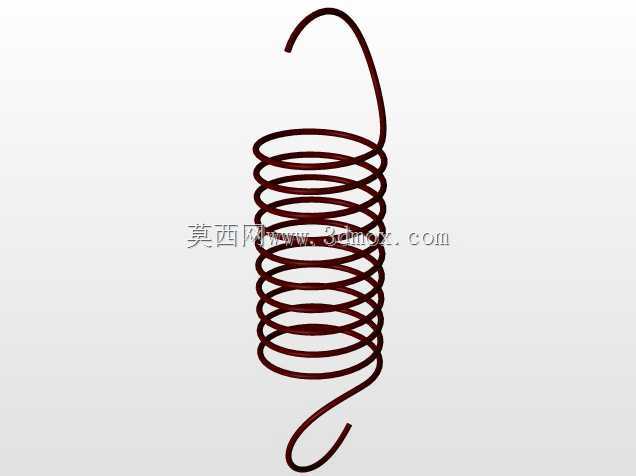

　　这类带端部弯钩的螺旋弹簧，日常在各类需要往复复位、张紧牵拉的机械结构里应用极广，小到小型家电的开盖复位结构、手动工具的回弹机构，大到工业设备里的张紧轮牵拉、制动构件的回位组件，都能见到这类结构的身影。和普通两端磨平的压缩弹簧不同，这类钩形弹簧的核心功能是承受轴向拉伸载荷，依靠自身螺旋卷的弹性变形，提供沿轴线方向的回拉力，在机构完成动作后牵拉构件回到初始位置，或是在运行过程中持续提供张紧力，避免传动带、连杆类构件出现松脱晃动。

　　设计这类弹簧的时候，首先要匹配安装点位的牵拉距离，确定弹簧的有效圈数——有效圈数直接决定了弹簧的刚度，圈数越多刚度越低，相同拉伸量下提供的回拉力越小，需要根据实际负载的拉力需求反复核算，避免拉力过大导致机构操作阻力超标，或是拉力不足无法完成复位动作。端部的弯钩结构是设计的重点，弯钩的弯折半径不能过小，否则在反复拉伸的过程中，弯钩根部会出现应力集中，长期交变载荷下容易出现断裂失效；同时弯钩的开口角度、朝向要完全匹配安装端的挂接结构，要保证安装后弹簧的受力方向和螺旋轴线完全重合，避免出现偏载，偏载会导致弹簧各圈受力不均，局部圈间挤压摩擦，不仅会缩短弹簧使用寿命，还会导致回拉力出现波动，影响机构动作的一致性。

　　从安装边界来看，这类弹簧的外径要和安装位的预留空腔匹配，避免弹簧伸缩过程中和周边构件发生剐蹭剐蹭会磨损弹簧表面的防锈层，还会额外增加伸缩阻力；弹簧的自由长度要适配两个挂接点的初始间距，保证安装后弹簧有轻微的预拉力，避免设备运行过程中出现松脱晃动，同时最大拉伸长度不能超过弹簧的弹性极限，防止弹簧出现塑性变形失去回弹能力。螺旋部分的节距在自由状态下要均匀，相邻簧圈之间留有均匀的微小间隙，避免拉伸过程中圈间出现过早接触，影响刚度特性。这类弹簧的弯钩成型要保证过渡圆滑，不能有明显的折角伤痕，表面处理通常根据使用场景选择，普通室内工况做发黑防锈即可，潮湿或有腐蚀的工况则需要做镀锌或是不锈钢材质选型，保证长期使用的可靠性。
