三角加强型双筒安装固定支座结构

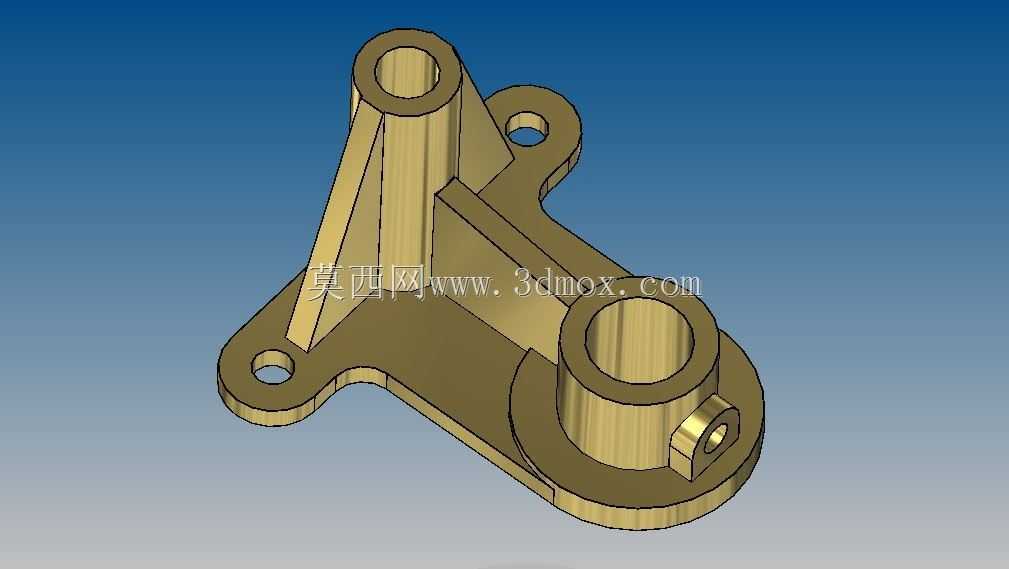

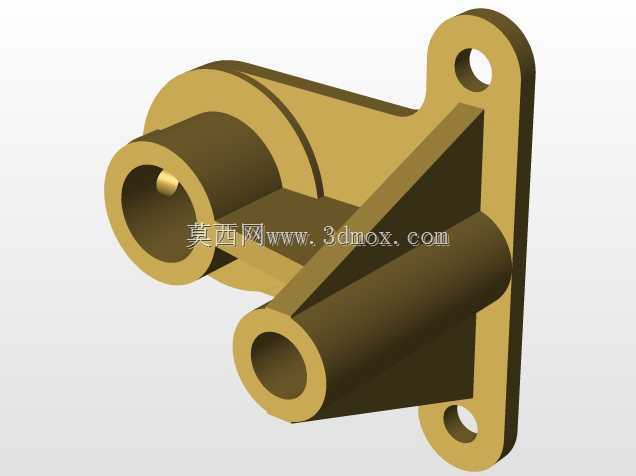

　　这类带三角加强筋的双筒固定支座，常应用在中小型传动设备、轻工自动化生产线的机架衔接位置，主要承担轴类零件的径向定位、相邻构件的连接支撑作用，能在设备运行过程中抵消部分传动带来的侧向弯矩，避免安装位出现形变偏移。从结构设计来看，主体采用高低错落的两个同轴度要求较高的筒状安装孔，高位筒孔用于穿装定位销轴或者小规格导向轴，低位大直径筒孔可容纳轴承衬套或者直线轴套，侧面附带的小凸台孔可加装紧定螺钉，用来锁定穿入筒内的轴件，防止轴件工作时出现轴向窜动。三个带安装孔的外延耳座呈三角分布，安装时可通过螺栓将整个支座固定在设备基板或者机架立面上，三角排布的安装孔能让支座固定后的受力更均匀，即便承受偏载也不容易出现固定螺栓松动的问题。

　　两个筒孔之间的连接筋板做了加厚处理，高位筒和底座之间额外增设了斜向加强筋，从高位筒侧壁一直延伸到底座平面，大幅提升了高位筒的抗弯折能力，避免轴件受侧向力时筒根位置出现应力断裂。设计时需要注意安装边界的控制，三个耳座的安装孔中心距要匹配设备安装面的预留孔位，低位筒的下端面要和安装基准面完全贴合，保证安装后两个筒孔的轴线和安装面的垂直度符合装配公差要求，筒孔的内径公差要根据适配的轴套或者销轴的配合等级来设定，通常过渡配合即可满足多数工况的定位需求，不需要过高的加工精度就能保证装配顺畅。耳座上的安装孔直径要比适配的固定螺栓直径大0.5到1毫米，方便安装时微调支座位置，补偿机架加工带来的孔位误差。这类支座的壁厚设计要兼顾强度和轻量化需求，筒壁厚度通常取孔径的八分之一到六分之一，筋板厚度略小于筒壁厚度，既可以满足常规工况下的强度要求，也不会造成材料的浪费，适合采用压铸或者型材铣削加工，批量生产时成本可控。
