方形安装法兰式联轴器结构设计方案

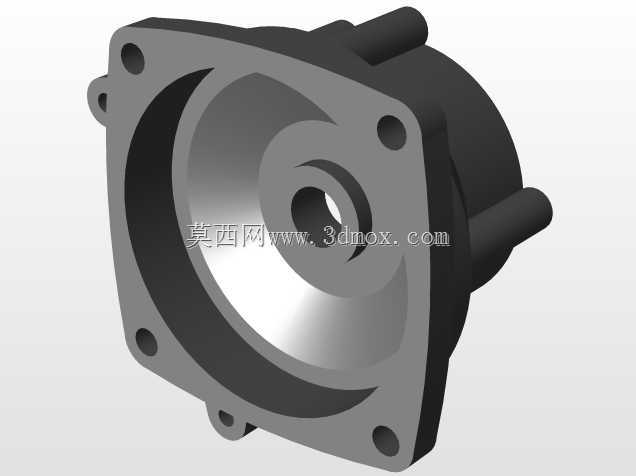

　　这类带方形安装法兰的联轴器，主要应用在中小功率传动的轴系对接场景中，常见于轻工输送设备、小型风机泵组、精密传动试验台的动力输出端与负载端连接环节，核心作用是补偿两轴安装时存在的微小径向、角向偏差，同时稳定传递额定转矩，避免轴系因对中偏差产生的附加弯矩损伤轴承或电机输出轴。从结构设计逻辑来看，主体采用一体化铸造成型后机加工的工艺路线，方形法兰端面上均匀分布的多个安装通孔，是为了匹配安装基座上的螺柱位置，相比圆形法兰，方形法兰在小安装空间内的螺栓锁紧操作空间更充裕，四个边角的安装孔位可以实现快速对位，不需要额外调整法兰周向角度就能完成装配。法兰端向内延伸的筒状壳体结构，内部预留了轴头容纳腔，

　　腔体内的阶梯孔结构分别对应主动轴与从动轴的轴伸直径，中间的通孔用于穿装锁紧螺栓或者定位销，实现两轴的刚性连接。设计时需要重点控制安装端面的平面度公差，以及轴孔与安装端面的垂直度公差，否则装配后会出现轴系偏摆，高速运转时产生异常振动。从安装边界来看，方形法兰的对角安装孔距决定了适配的基座安装尺寸，筒状部分的外径尺寸需要预留足够的周边间隙，避免运转时与周边的管线、防护结构产生干涉，轴孔的配合公差一般选用H7/k6的过渡配合，既保证装配时的同轴度，又不会出现装配困难的问题。筒身外侧延伸出的两个柱状凸台，是用于安装锁紧顶丝或者定位挡圈的结构，装配时将轴头插入轴孔后，拧紧顶丝即可实现轴与联轴器的周向固定，防止运转过程中轴与联轴器出现相对滑动。

　　这类联轴器的结构没有多余的复杂曲面，建模时优先通过拉伸、切除、倒角等基础特征完成，法兰端面的安装孔采用圆周阵列或者线性阵列的方式生成，能保证孔位的位置度精度，内壁的过渡圆角需要按照铸造工艺要求设置合理的R值，避免铸造时出现应力集中导致的铸件开裂问题。实际选型应用时，需要根据传递的额定转矩核算轴孔直径与法兰厚度的匹配关系，法兰厚度不能过薄，否则螺栓锁紧时容易产生法兰变形，影响连接刚性，筒状部分的长度需要覆盖轴伸的配合长度，保证轴头插入后有足够的接触面积，避免局部应力过大压伤轴表面。
