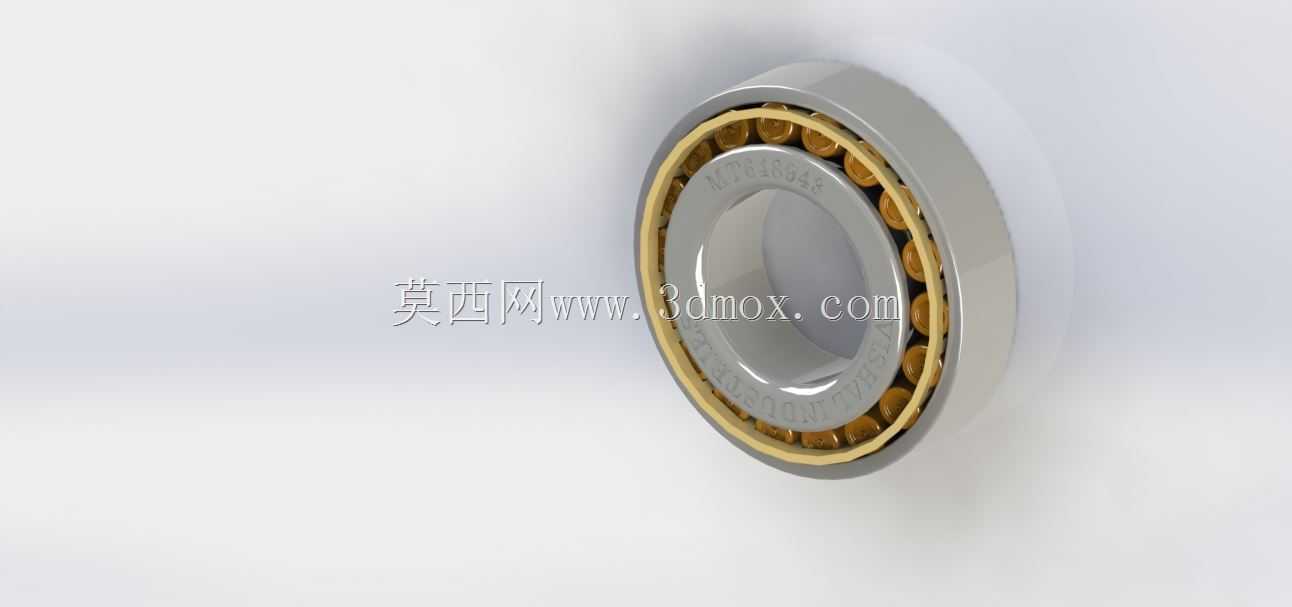

圆柱滚子轴承精密结构三维设计

　　在各类旋转传动设备的支撑结构中，这类圆柱滚子轴承是承担径向载荷的核心基础部件，从冶金产线的重载辊道、机床主轴的支撑端，到风电齿轮箱的中间轴、重型减速机的输入输出位，都能见到这类结构的应用。不同于深沟球轴承的点接触承载形式，圆柱滚子与滚道为线接触结构，径向承载能力更强，尤其适配重载、高速旋转的工况场景，同时能承受一定程度的冲击载荷，在设备运行中可有效降低轴系旋转的摩擦阻力，保证轴上零件的回转精度。

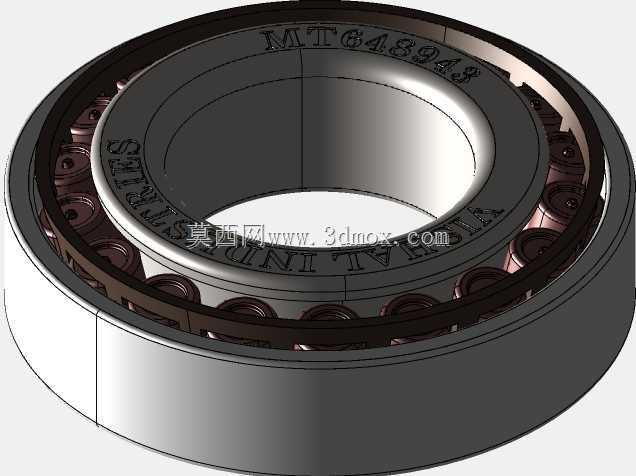

　　从设计逻辑来看，该结构的建模优先保证滚道与滚子的配合精度，内圈与外圈的滚道表面平行度、圆柱度公差直接影响运行平稳性，建模过程中对保持架的兜孔间隙做了合理预留，既保证滚子能在兜孔内顺畅滚动，又避免间隙过大导致滚子运行中出现歪斜卡滞。保持架采用铜合金实体结构设计，相比冲压保持架，在重载工况下的结构强度更高，能更好地引导滚子有序排布，减少滚子之间的相互摩擦与碰撞，降低运行过程中的发热与磨损。

　　安装边界层面，该类轴承的内圈与外圈可分离设计，给现场装配带来了便利，针对过盈配合的装配场景，可分别将内圈加热套装到轴颈、外圈压入轴承座孔后再完成合装，无需强行通过滚动体传递装配力，避免装配过程中对滚道和滚子造成损伤。建模时严格对齐了安装定位的台阶尺寸，内圈的定位轴肩高度、外圈的座孔挡肩高度都做了适配性设计，既保证轴承安装后轴向定位可靠，又不会因为挡肩过高干涉保持架的运行空间，同时预留了润滑脂的存储空间，滚道与滚子的接触区域可通过预设的注油通道获得持续润滑，延长部件的整体使用寿命。

　　在实际选型适配中，这类轴承对轴与座孔的加工同轴度有明确要求，若轴系存在较大的不对中量，会造成滚子与滚道的边缘应力集中，大幅缩短轴承寿命，因此建模时也对安装配合面的形位公差参考做了对应体现，方便设计人员在做轴系布局时直接参考匹配相关的配合公差，减少后续选型校核的重复工作量。整个结构的细节还原覆盖了滚子的修缘处理，通过对滚子两端的微小倒角修形，可有效降低边缘接触应力，即使存在轻微的安装偏斜，也能保证载荷均匀分布在滚子的有效接触长度上，提升运行可靠性。
