汽车悬架用螺旋弹簧减震器结构设计

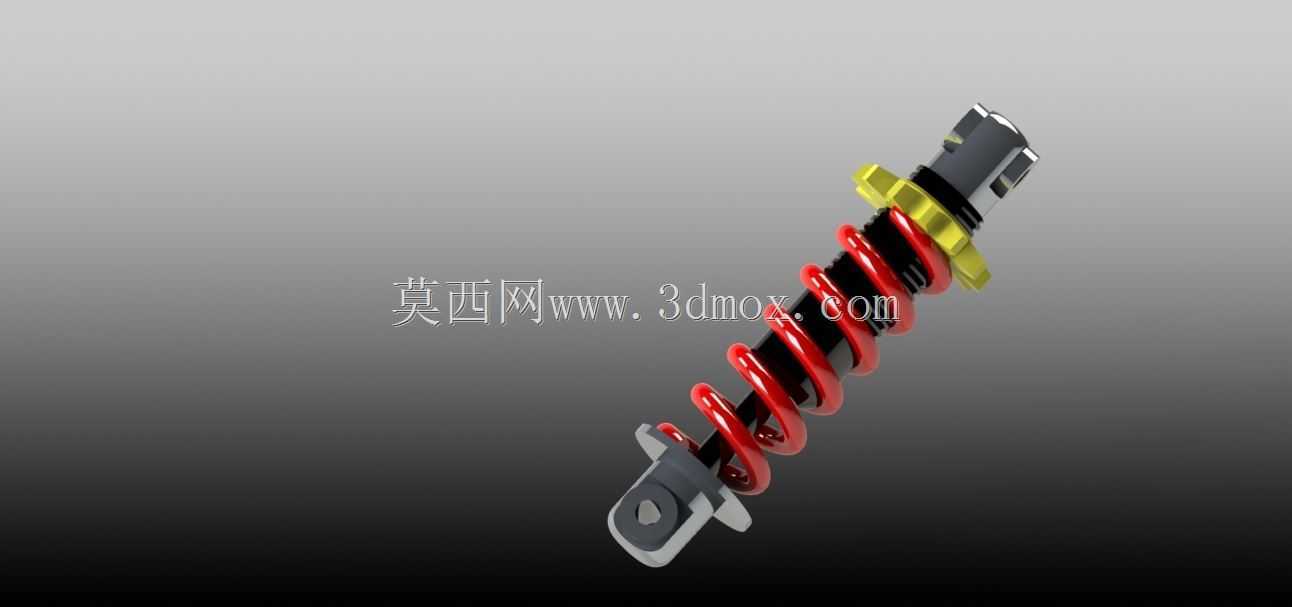

　　这款减震器主要配套乘用车辆的麦弗逊式前悬架结构，日常行驶过程中承担着过滤路面颠簸、抑制弹簧多余往复跳动的核心作用，车辆经过减速带、坑洼路面时，减震器内部的阻尼结构会配合螺旋弹簧共同作用，将路面传递的冲击动能转化为热能耗散，避免车身出现多余的上下抛跳与横向晃动，保障轮胎始终与路面保持可靠接触，兼顾行驶平顺性与操控稳定性。从结构设计逻辑来看，该减震器采用阻尼筒与螺旋弹簧同轴集成的布局，上端设置带定位凸缘的安装座，适配车身减震器塔座的安装孔位，凸缘上的定位缺口可避免安装后出现周向转动，下端采用吊耳式铰接结构，配合橡胶衬套与转向节完成硬连接，铰接孔的孔径与衬套过盈量匹配常规乘用车的安装公差要求，

　　无需额外改制即可适配同平台多款车型的悬架安装边界。螺旋弹簧采用变刚度设计思路，弹簧丝直径从上端到下端呈渐变过渡，应对小幅路面颠簸时刚度较低，可充分过滤细碎振动，经过大幅颠簸冲击时弹簧刚度逐步提升，避免悬架击穿，弹簧表面的红色涂装为行业通用的刚度标识，方便产线装配与售后维修时快速识别零件参数。阻尼筒的活塞杆表面做了硬质镀铬处理，表面粗糙度控制在Ra0.8以内，可降低油封的磨损速率，延长减震器的使用寿命，筒身外侧设置的黄色限位挡圈，可在悬架压缩到极限行程时提供硬限位，避免阻尼筒被完全压死造成内部结构损坏。设计过程中充分考虑了实车安装的空间边界，整体外径控制在110mm以内，完全压缩后的总长度适配悬架跳动的极限行程，不会与周边的转向拉杆、

　　刹车管路、轮拱内衬发生运动干涉，弹簧的预压量经过反复校核，在车辆空载状态下即可保持足够的支撑力，满载时悬架下沉量控制在合理区间，不会出现托底问题。日常做三维建模时，该结构可直接作为悬架系统的子装配体调用，配合转向节、控制臂等零件完成悬架运动仿真，校核不同跳动行程下的零件间隙，也可作为减震器改型设计的基础模型，通过调整弹簧丝直径、阻尼筒行程、安装座孔位参数快速衍生出适配不同车型的变体结构。
