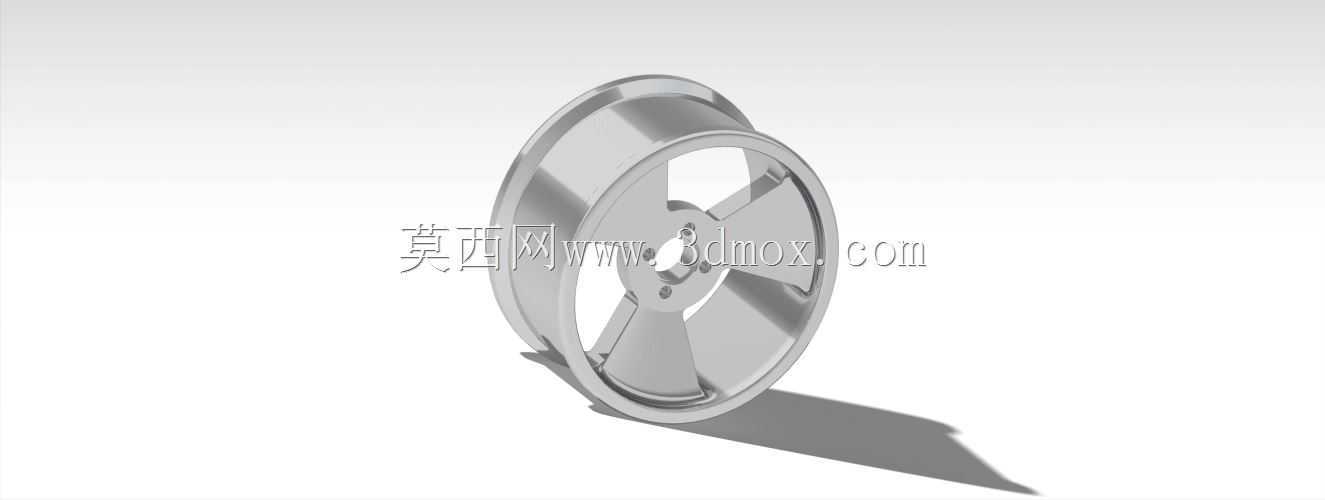

铝合金汽车轮辋结构设计三维数模

　　这款铝合金轮辋的数模设计，首先要匹配乘用车底盘行走系统的安装边界，轮辋的中心孔定位尺寸严格对应轮毂轴头的配合公差，螺栓孔的分布圆直径、孔位数量与节距完全适配对应车型的轮毂固定座，安装时可直接与轴头端面贴合，无需额外加装转接垫片，避免了装配后出现动平衡超差的问题。从实际应用场景来看，这类铝合金轮辋多用于家用乘用车的非承载式行走结构，替代传统钢制轮辋降低簧下质量，在车辆行驶过程中，轮辋需要承受胎圈传递的路面冲击载荷，同时承担轮胎充气后的周向张紧力，设计时在轮缘位置做了加厚过渡处理，避免过坑洼路面时轮缘受冲击变形导致轮胎漏气。设计思路上，轮辐采用了三幅式对称结构，在保证辐条抗弯截面模量满足强度要求的前提下，

　　尽可能削减了辐条非受力区域的材料厚度，既控制了整体重量，也预留了足够的刹车系统散热空间，轮辋的槽底深度符合无内胎轮胎的装配要求，方便轮胎拆装时胎圈卡入槽内完成安装，气门嘴的安装孔位设置在轮辐间隙对应的轮辋本体上，避开了辐条遮挡位置，后续充气、胎压检测模块安装都有足够操作空间。外形尺寸方面，轮辋的名义直径、轮缘宽度对应常规家用轿车的轮胎规格适配范围，轮辋的偏距设置保证车轮安装后与翼子板、减震器弹簧座之间留有足够的跳动间隙，车轮上下跳动至极限位置时不会与周边底盘部件发生运动干涉。轮辋与轮胎配合的胎圈座位置做了标准化的锥面设计，保证轮胎充气后胎圈能紧密贴合在锥面上，密封气压同时传递驱动力与制动力，整个轮辋的壁厚过渡均匀，没有出现壁厚突变的结构，避免铸造过程中产生缩孔、应力集中等缺陷，后续做机加工时，定位基准选择中心孔与端面，能保证各安装面的形位公差满足装配要求，装车后行驶过程中不会出现车轮抖动的问题。
