带铰接耳与定位孔的块状连接基座结构

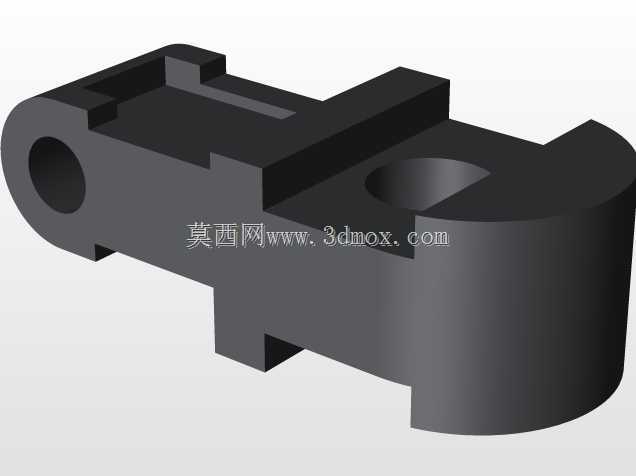

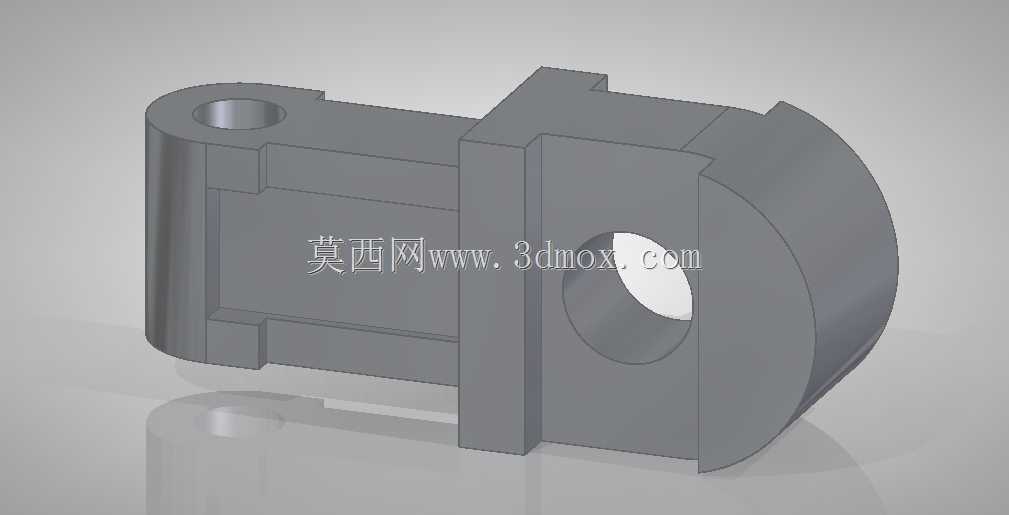

　　这类块状连接基座多应用在中小型自动化生产线的工位衔接处、轻工机械的执行端连接部位，作为动力输出部件与执行构件之间的中间传力载体，承担载荷传递、位置定位、运动限位的多重作用。从结构设计逻辑来看，左侧伸出的带通孔圆柱耳座是铰接安装位，孔位加工时需严格控制同轴度与内壁粗糙度，适配圆柱销或铰接轴的装配要求，保证相连构件可绕该轴完成设定角度的摆动，不会出现卡滞或旷量过大的问题。中间凸起的矩形筋条并非冗余结构，是针对基座承受横向弯矩时的应力集中区域做的加强设计，可在不额外增加整体壁厚的前提下，大幅提升结构的抗扭、抗弯刚度，避免长期受交变载荷出现形变断裂。右侧半圆柱端面上的横向通孔为定位销孔，装配时可穿入定位销完成与相邻构件的周向定位，

　　限制基座绕铰接轴的非必要转动，保证传力路径的稳定性。基座底部为平整安装面，加工时需保证平面度公差，安装时可贴合在设备的安装基板上，不会因接触面不平导致装配应力残留。从安装边界来看，左侧铰接耳的外圆直径、中间筋条的突出高度、右侧半圆柱的回转半径共同构成了零件的外围安装尺寸，设计选型时需提前核对安装空间的避让距离，避免与周边管线、其他运动构件发生干涉。这类零件的建模过程中，需优先确定铰接孔与定位孔的中心距参数，该尺寸直接决定相连构件的运动行程范围，其次要明确各安装面的形位公差要求，比如铰接孔轴线与底部安装面的平行度、定位孔轴线与铰接孔轴线的垂直度，这些公差会直接影响最终装配后的设备运行精度。在实际工况中，这类基座常承受周期性的冲击载荷，因此结构转角处均做了圆角过渡处理，避免应力集中导致的疲劳损坏，不同壁厚的衔接位置也做了平缓过渡，减少铸造或机加工过程中的变形概率。
