铰接式支撑连接座机械结构设计

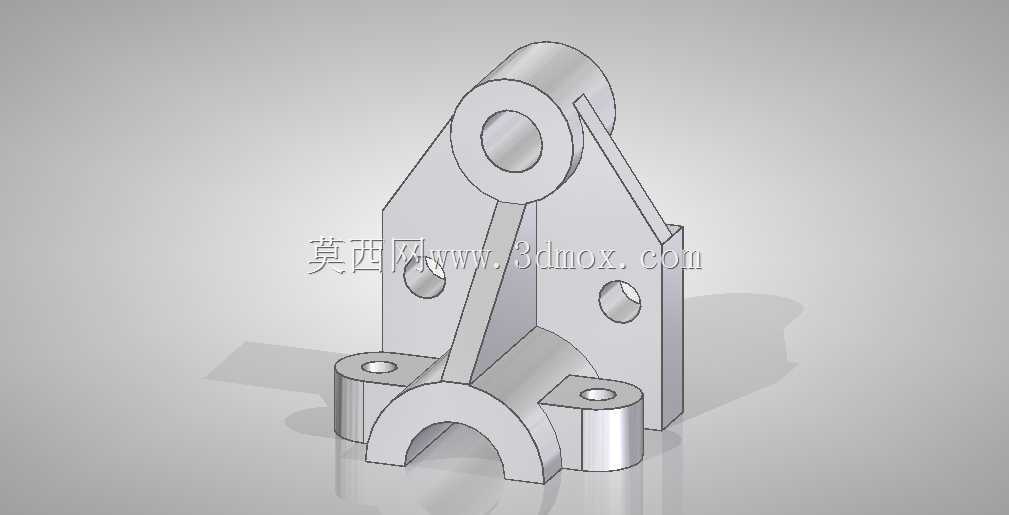

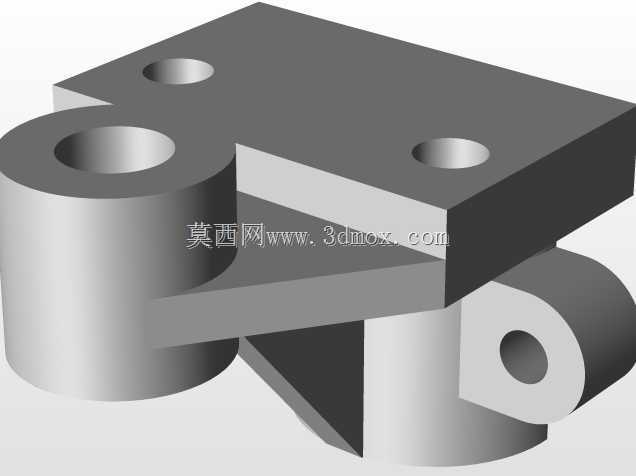

　　这类铰接支撑连接座多应用在轻工自动化生产线、小型输送设备的摆动机构衔接位置，也可作为工装夹具的可调支撑部件使用，核心作用是实现两个相对运动构件之间的铰接传动，同时承担径向与轴向的复合载荷，避免运动过程中出现应力集中导致的构件变形。从结构设计来看，上部的同轴通孔用于穿装铰接销轴，孔位的同轴度公差控制在IT7级，保证销轴转动时无卡滞，两侧的立板做了等厚设计，厚度根据承载需求设定，中间增设的斜向加强筋直接衔接上部铰接耳与下部安装基座，筋板厚度取立板厚度的0.8倍，既不会增加过多整体重量，又能有效抵消铰接部位传递的倾覆力矩，避免立板受侧向力时发生弯折。下部的半圆弧开口结构是为了适配配套的圆柱型安装基准面，

　　安装时可以直接卡合在圆柱轴或者圆管基座上，两侧延伸出的带孔安装耳用于穿装紧固螺栓，两个安装孔的中心距与配套基座的安装孔位完全匹配，孔位周边做了凸台加厚处理，避免螺栓锁紧时安装面出现压溃变形。两侧立板上预留的光孔用于安装限位销或者辅助定位件，可以根据实际使用需求调整铰接件的摆动行程范围，防止运动超程造成机构损坏。设计过程中优先考虑了安装便捷性，下部半圆弧结构的开口尺寸比适配的圆柱基准直径大0.2mm，装配时无需强制施压即可顺利卡入，安装后通过两侧螺栓锁紧即可实现完全定位，不需要额外加工定位面。整体结构的外形轮廓做了倒角处理，所有锐边倒钝为R1圆角，避免装配过程中划伤操作人员，同时减少应力集中点，提升构件的疲劳强度。安装边界方面，

　　整体高度方向的尺寸适配常见的小型铰接机构安装空间，横向宽度不会超出配套基座的安装范围，上部铰接孔的中心高度与配套摆动构件的回转中心高度一致，装配后无需额外调整垫片即可保证运动同轴度，适合在载荷不大但需要频繁摆动的铰接工位使用，能够长期承受往复摆动带来的交变载荷，结构简单可靠，加工难度低，常规铣削、钻削设备即可完成全部加工工序，不需要特殊的定制刀具，制造成本可控，维护时仅需定期检查铰接销轴的磨损情况即可，不需要整体更换构件。
