带双侧法兰凸缘的筒状连接结构件

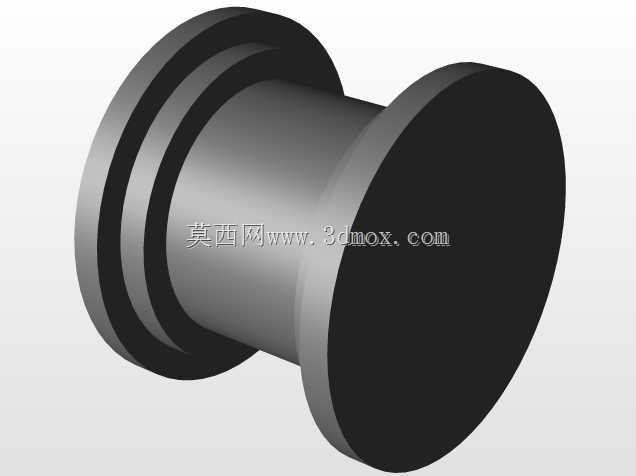

　　这类带双侧凸缘的筒状结构件，在流体输送管路、传动轴系支撑、设备舱段对接场景中应用十分广泛，日常做结构设计时经常会碰到类似的对接需求。从结构形态来看，零件一端为大直径平端面法兰，另一端为带两道环形凸台的小直径法兰，中间为等径直筒段，整体为回转体对称结构，这种形态的设计核心是兼顾对接定位精度与连接刚性。做这类零件的三维建模时，首先要明确两端法兰的安装边界：大端平法兰的端面为主要安装贴合面，需要保证平面度公差满足密封或刚性对接要求，法兰外径要匹配对接端的安装孔位分布圆尺寸，避免安装时出现孔位错位；小端的两道环形凸台，一道用于轴向定位，卡入对接件的凹槽内实现径向限位，另一道用于安装密封件或锁紧挡圈，两道凸台的间距要根据对接件的卡槽深度、

　　密封件压缩量精准核算，过大会导致装配后存在轴向窜动间隙，过小则会造成装配应力集中，长期运行后出现连接松动。中间筒段的内径尺寸要根据过流介质的通径要求或是穿设轴件的直径来确定，壁厚选择需要结合工况载荷计算：如果是用于压力管路场景，要根据工作压力、材质许用应力核算壁厚，避免承压时出现筒段鼓胀变形；如果是用于轴系支撑场景，筒段内壁要预留轴承安装的配合公差，保证与轴承外圈的过盈量符合装配要求。实际选型应用时，要注意两端法兰的对接面粗糙度要求，用于密封场景的贴合面粗糙度要达到Ra1.6以下，必要时加工密封槽安装O型圈；用于刚性连接的场景则可以适当放宽粗糙度要求，但要保证端面与筒段轴线的垂直度，避免装配后出现对接偏斜，

　　导致整套设备的同轴度误差超标。建模过程中要注意各过渡圆角的处理，法兰与筒段的衔接位置要设置合理的圆角，避免应力集中导致零件在交变载荷下出现断裂失效，同时圆角尺寸不能过大，避免影响对接面的有效贴合面积。这类结构件的材质选择通常根据工况确定，普通常压工况可以选用普通碳素结构钢，腐蚀介质场景选用不锈钢材质，有轻量化要求的场景也可以选用高强度铝合金，但要注意不同材质的热膨胀系数差异，在温差较大的工况下要预留热变形补偿间隙，避免温度变化导致连接结构卡滞或密封失效。
