燃气集中供暖用带压力表安全阀集成组件

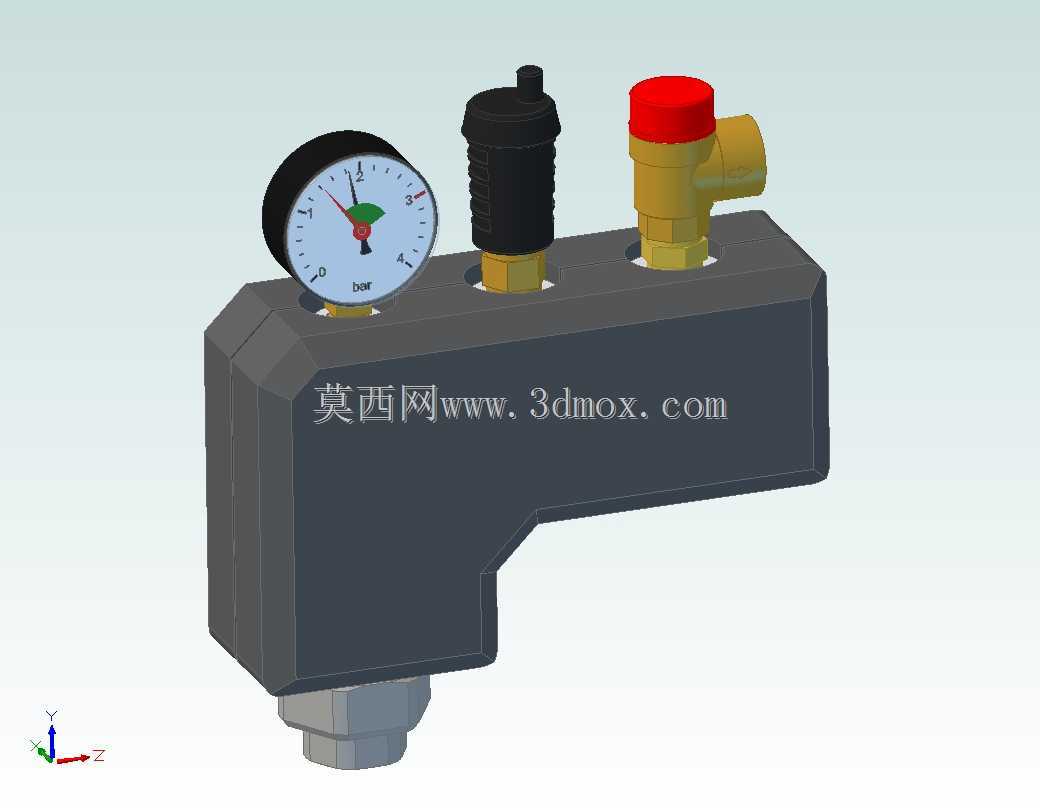

　　在民用及商用燃气集中供暖系统的水路、气路安全管控环节，这类集成式阀组组件是保障系统稳定运行的核心部件，区别于零散安装的单功能阀件，该组件将压力监测、超压泄压、呼吸通气三个核心功能整合在同一阀座基体上，大幅减少了管路连接点，降低了现场安装的密封失效风险。从实际应用场景来看，这类组件通常安装在燃气供暖锅炉的出水主路或者分集水器的进水端，直接对接系统循环管路，底部的外螺纹接口为标准管路连接端，可直接匹配常规供暖系统的管径规格，安装时无需额外加工转接件，阀体的L型结构设计充分考虑了壁挂式安装的空间限制，突出的功能部件均朝上布置，既方便运维人员直接读取压力表数值，也避免了泄压、呼吸口被管路或墙体遮挡。功能设计上，集成的压力表为径向安装结构，

　　量程覆盖供暖系统常规工作压力区间，表盘的绿色标识区对应系统正常工作压力范围，红色区域为超压警戒区间，运维人员无需借助额外工具即可快速判断系统压力状态；带红色防护帽的部件为3bar整定压力的弹簧式安全阀，当系统内部压力超过设定阈值时，阀瓣自动开启泄压，待压力回落至安全区间后自动回座密封，避免系统因超压出现管路爆裂、密封件损坏等故障；黑色的呼吸器组件用于平衡阀组内部与外界的气压差，避免系统水温变化导致内部形成负压或气堵，保障循环介质流动顺畅。从结构设计思路来看，阀座采用一体化铸造成型后做密封面精加工，三个功能接口的位置度公差控制在合理范围，保证各功能部件安装后无干涉，阀体的壁厚经过强度校核，可承受供暖系统长期运行的温度与压力交变载荷，

　　各功能部件与阀座的连接均采用密封螺纹加密封垫的双重密封结构，适配供暖系统的水、气介质工况，不会出现长期运行后的渗漏问题。安装边界方面，组件的整体横向、纵向尺寸均控制在壁挂安装的允许空间内，侧面无突出结构，可紧贴安装面固定，各操作、观测部件的预留操作空间充足，日常巡检时无需拆卸周边部件即可完成压力读取、手动泄压校验等操作，呼吸器的通气口做了防尘结构设计，避免外界灰尘杂质进入阀组内部影响密封性能，安全阀的泄压口朝向侧方，泄压时排出的介质不会直接喷向墙面或运维人员，充分考虑了现场使用的安全需求。
