集中供暖集成式压力安全控制组件

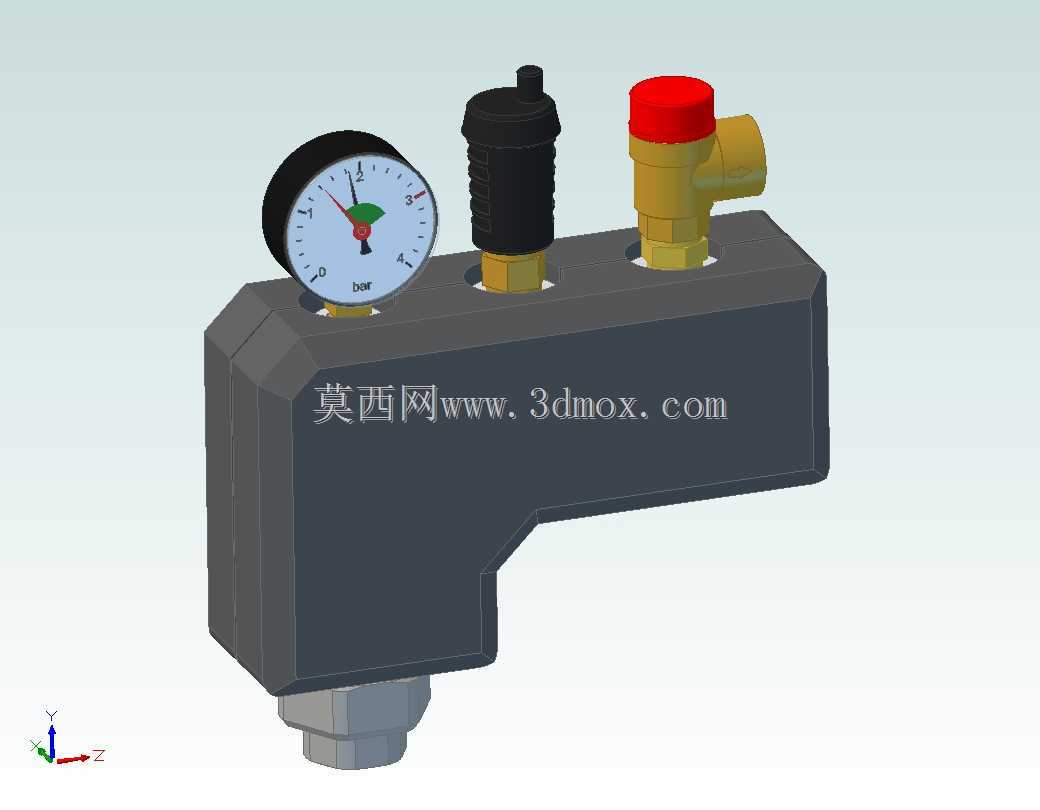

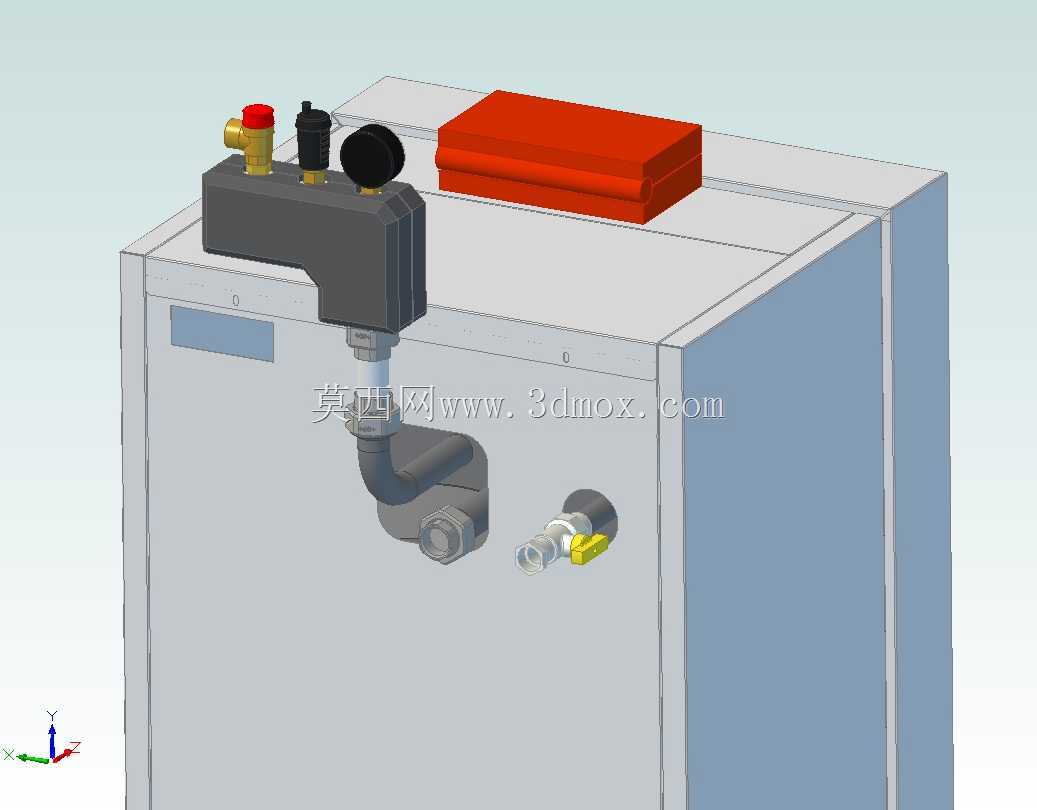

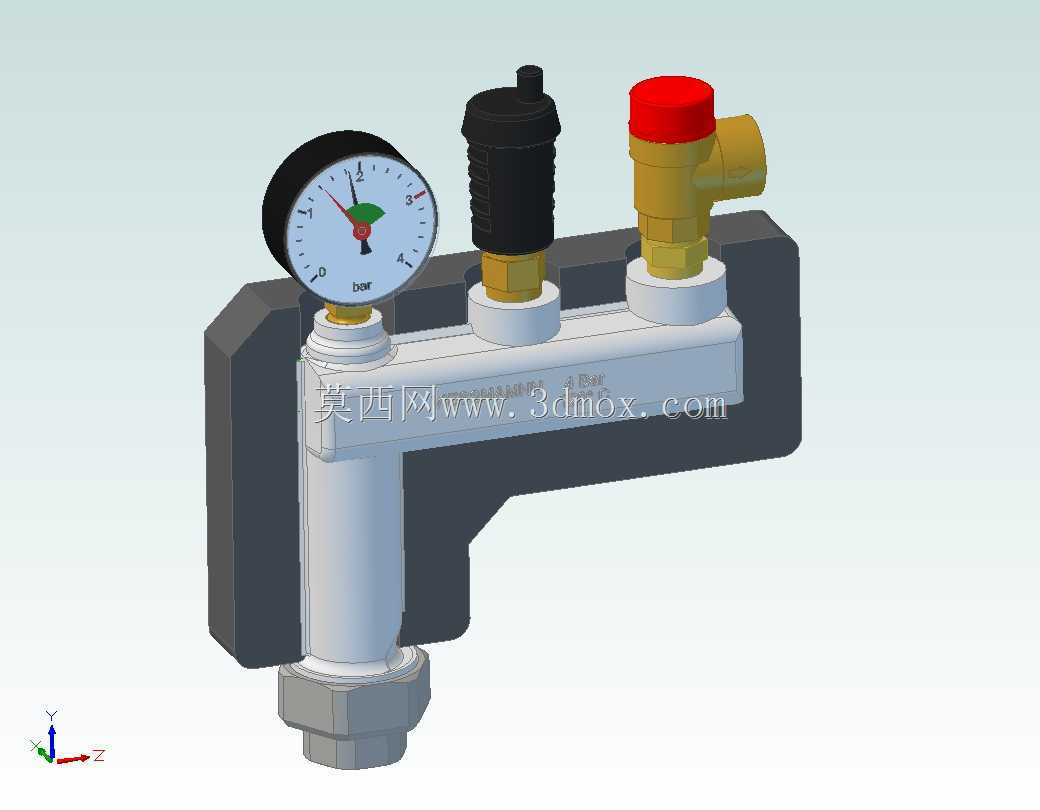

　　该集成组件主要应用于民用及小型商用集中供暖系统的支路或入户端，作为末端安全与状态监测的一体化功能单元，替代传统分散安装的多个独立阀件，减少管路连接点的泄漏风险。从结构设计来看，主体采用一体式压铸成型的阀块结构，底部设置标准外螺纹接口，可直接对接供暖系统的主管道支路，无需额外加工过渡连接件，安装时仅需保证接口同轴度即可完成固定，整体安装占用空间较分散阀件布局缩小约40%，适合安装空间局促的管道井或户内分集水器旁。组件上集成的三个核心功能部件各司其职：径向安装的压力表采用表盘式结构，量程适配常规供暖系统0-1.6MPa的工作压力范围，表盘带有绿色安全区间标识，运维人员可直接目视读取系统实时压力，无需额外外接测压接头；

　　侧置的红色帽安全阀为弹簧式结构，整定压力按照供暖系统常规超压保护值设定，当系统压力超过安全阈值时自动起跳泄放压力，避免管路或散热器因超压发生爆裂；黑色帽结构为自动呼吸器，也就是自动排气阀，可在系统充水运行过程中自动析出管路内积存的空气，避免气堵造成的管路循环不畅、局部不热问题，无需人工手动频繁排气。设计阶段充分考虑了供暖系统的实际运行工况，阀块内部流道经过圆滑过渡处理，减少介质流动阻力，各功能接口的位置布局经过优化，压力表朝向便于人员观察的侧前方，安全阀泄放口朝向侧下方避免泄放时烫伤运维人员，呼吸器位于阀块最高位置，符合空气聚集的流体特性，保证排气效率。各部件与主阀块的连接采用标准螺纹配合密封垫的形式，单个部件损坏时可单独拆卸更换，无需整体报废，降低后期运维成本。整体外形做了切角处理，避免安装时棱角磕碰管道保温层或施工人员，外部无突出的尖锐结构，适配常规户内供暖系统的安装防护要求。
