商用车悬架用多片式钢板弹簧总成结构

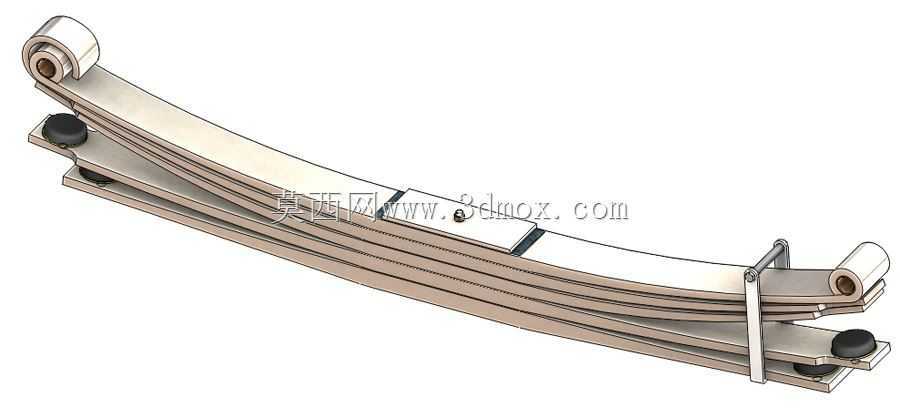

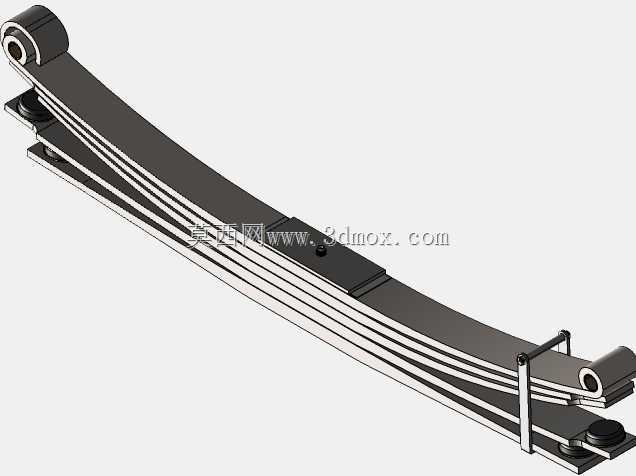

　　在商用车底盘悬架系统中，钢板弹簧是承担承重、缓冲与导向多重作用的核心弹性部件，这套多片叠合结构的板簧总成，主要适配轻中型货运车辆、工程作业车辆的非独立悬架配置，日常行驶中既要传递车架与车桥之间的各向作用力，还要过滤路面颠簸带来的冲击载荷，避免硬连接造成的车架变形与驾乘舒适性下降。从结构设计逻辑来看，这套板簧采用不等长变截面钢板叠合组装，最长的主片两端加工成卷耳结构，用于匹配悬架的铰接安装点，一端通过销轴与车架吊耳铰接，另一端通过活动吊耳连接，预留出板簧受力变形时的纵向伸缩余量，避免刚性约束导致的板簧片断裂。各片钢板之间通过中心螺栓定位叠合顺序，中部设置U型螺栓安装位，用于将板簧总成紧固在车桥的安装座上，

　　外侧加装的金属卡箍用于约束各片板簧的横向位移，避免车辆侧倾或大幅颠簸时板簧片发生横向错位，同时防止单片板簧受力过载出现异常形变。设计过程中需要重点匹配安装边界尺寸，卷耳的内径尺寸要适配对应规格的铰接销轴，保证铰接转动的顺畅度同时控制径向旷量，总成的弧高参数需要匹配车辆的额定载荷下的悬架静挠度，保证空载与满载状态下悬架的振动频率处于合理区间，避免出现颠簸时的异常共振。板簧片的长度梯度经过受力优化，从主片到最短片的长度依次递减，让各片板簧在受力时的应力分布更均匀，避免单片应力集中导致的早期断裂，片与片之间的接触表面做了贴合度处理，减少受力形变时的片间摩擦异响，同时保证载荷传递的平顺性。实际装车应用中，这套板簧总成不需要额外加装导向机构，

　　自身即可承担悬架的导向功能，传递纵向驱动力与制动力，简化了悬架的整体结构，降低了底盘的维护成本，在非铺装路面的工程作业场景下，这种多片式板簧的抗冲击能力更强，相比单片变截面板簧更适配重载、恶劣路况的使用需求，安装时需要保证两侧板簧的弧高、片数完全一致，避免出现车身倾斜、行驶跑偏的问题，U型螺栓的紧固扭矩需要符合对应车型的工艺要求，使用过程中需要定期检查片间贴合状态、卡箍紧固情况以及卷耳衬套的磨损量，保证悬架系统的运行可靠性。
