直动式常闭流体控制电磁阀三维设计

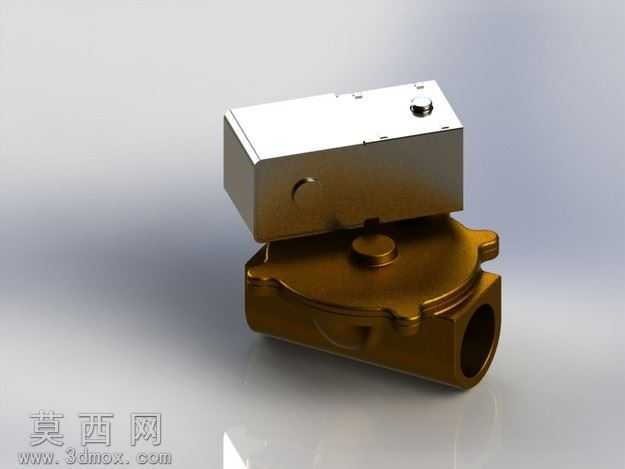

本电磁阀三维模型采用SolidWorks完成全参数化建模，建模过程遵循工业阀件实际生产的尺寸规范与装配逻辑，整体分为上部电磁驱动模组与下部流体通断阀体两大核心部分，各零件间的装配约束完全匹配实际产品的组装关系，可直接用于装配干涉检查、结构优化验证与产品演示场景。上部电磁驱动模组采用方正的盒式壳体设计，建模时对壳体的边角做了符合工业产品设计的小圆角过渡处理，壳体顶部预留了手动应急操作的凸台按钮结构，侧面开设了电磁线圈的走线避让槽，壳体内部完整还原了电磁线圈、动铁芯、复位弹簧的装配空间，各内部结构的尺寸比例完全匹配直动式电磁阀的工作原理，能够直观展示电磁得电后铁芯吸合带动阀芯动作的运行逻辑。下部阀体采用黄铜材质的压铸结构设计，建模时还原了阀体两侧的内螺纹管路连接口，阀体中部的阀腔结构做了平滑的流道过渡设计，避免流体经过时产生不必要的压损，阀体与上部电磁模组的连接部位设计了带定位凸耳的法兰压合结构，凸耳处预留了密封件的安装槽位，能够保证阀腔在工作压力下的密封性能。渲染阶段针对不同部件匹配了对应的真实材质：上部电磁模组的金属壳体采用磨砂喷塑的银灰色金属材质，调整材质的粗糙度与反射参数还原工业塑壳的哑光质感；下部阀体采用黄铜金属材质，添加了轻微的做旧氧化质感，还原铜质阀件长期使用后的真实视觉效果；顶部的手动按钮采用亮面不锈钢材质，与壳体形成明显的材质区分。模型的结构设计充分考虑了实际加工的工艺可行性，所有壁厚均保持均匀一致，不存在薄壁尖角等不利于压铸加工的结构，各连接部位的尺寸均符合通用电磁阀的安装互换标准，既可以作为工业阀件设计的参考原型，也可用于流体管路系统的装配模拟、教学演示场景，完整展现直动式电磁阀从电磁驱动到流体通断的全部结构逻辑。
