透明结构手动式气动阀门三维设计

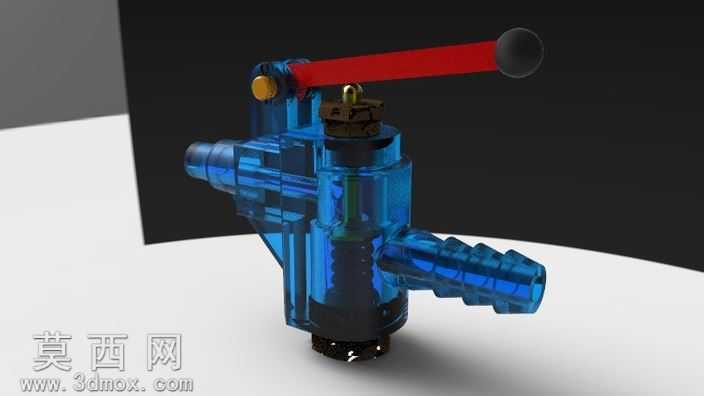

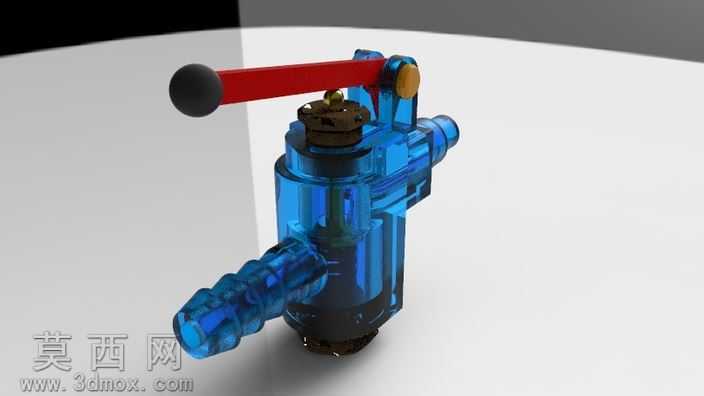

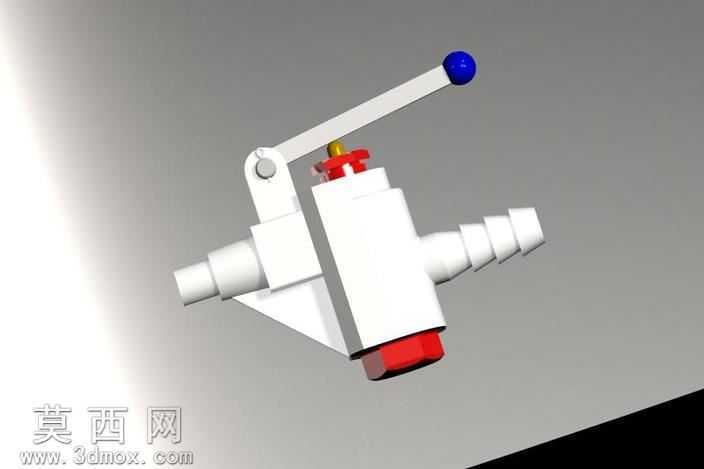

本作品为手动操控式气动阀门的三维建模设计，采用Pro/Engineer Wildfire平台完成全参数化建模，通过透明化外观渲染直观呈现阀门内部的流道、阀芯、密封组件与操作联动结构，清晰展示气动阀门的工作原理与装配逻辑。建模过程遵循机械设计的公差配合规范，首先完成核心流道基体的特征绘制，通过拉伸、旋转、扫描等基础特征构建阀体的主体轮廓，针对阀体侧部的竹节式气管接头结构，采用螺旋扫描与阵列特征完成防滑倒刺结构的精准建模，保证接头与气动软管连接的密封可靠性。操作手柄部分采用偏心杠杆结构设计，建模时严格匹配手柄转动行程与阀芯开闭角度的对应关系，手柄端部的防滑握球采用球面特征与手柄杆部做合并处理，铰接位置的销轴、复位弹簧等细小零件均按照实际装配尺寸完成独立建模，还原阀门操作时的联动动作逻辑。材质渲染阶段，阀体主体赋予半透明蓝色工程塑料材质，调整材质的折射度与透光参数，既保留塑料件的质感，又能清晰透视内部阀芯、弹簧、密封垫的装配位置；操作手柄赋予哑光红色工程塑料材质，端部握球赋予黑色软胶材质，金属铰接件、底部接头赋予镀铬金属材质，不同材质的色彩与质感区分明确，提升模型的辨识度与展示效果。结构设计上，该阀门采用直角式流道布局，适配气动管路的直角转向安装需求，侧部竹节接头用于连接气动软管，底部螺纹接头用于对接设备端的安装接口，手动扳动手柄即可带动内部阀芯转动，实现气路的通断控制，内部弹簧结构可在手柄松开后实现自动复位，保证阀门的常闭状态，整体结构紧凑，零件间无干涉，可直接用于气动系统的原理演示、装配教学以及产品改型设计的参考。
