CRM250空气过滤器滤芯固定保持架结构

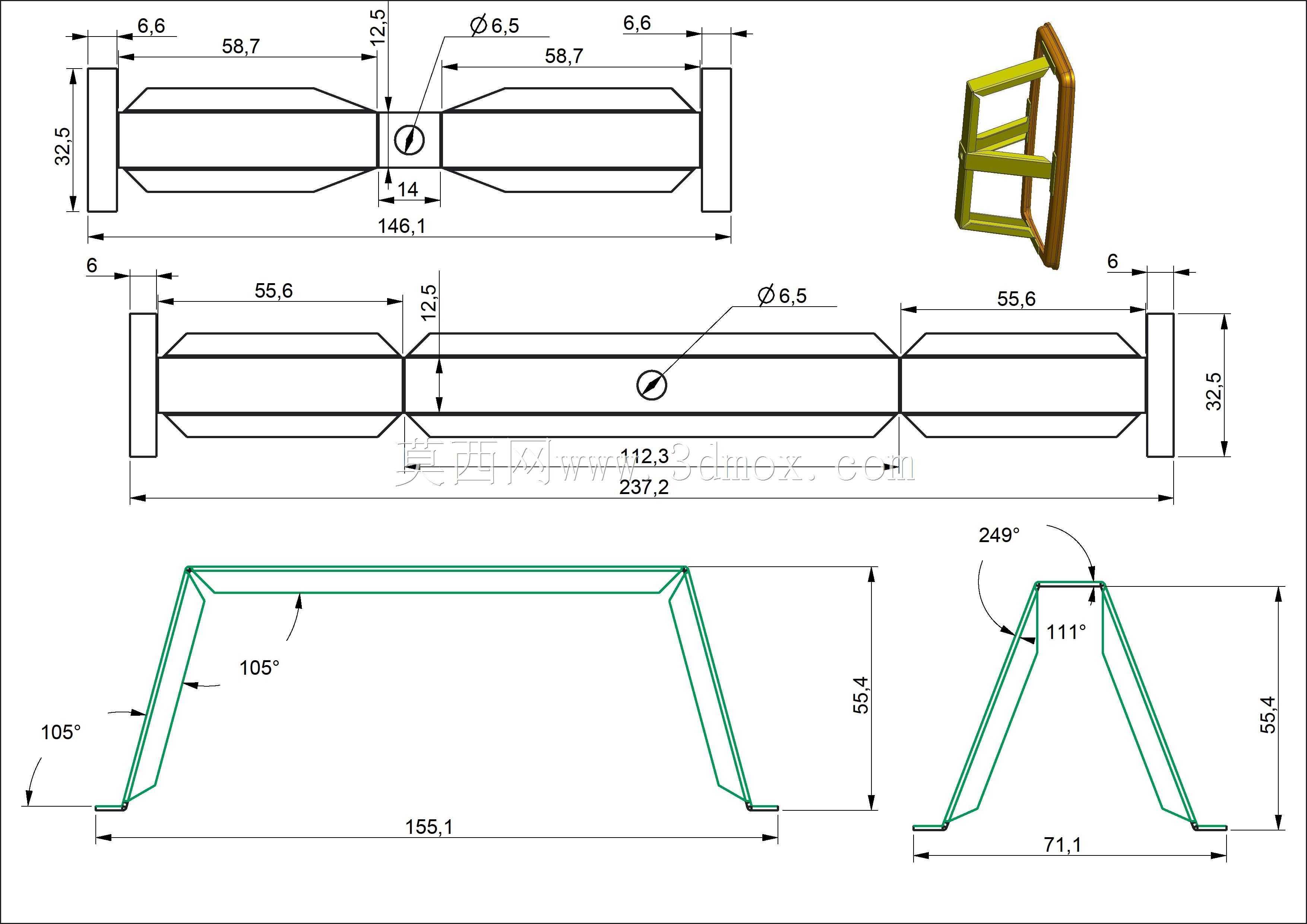

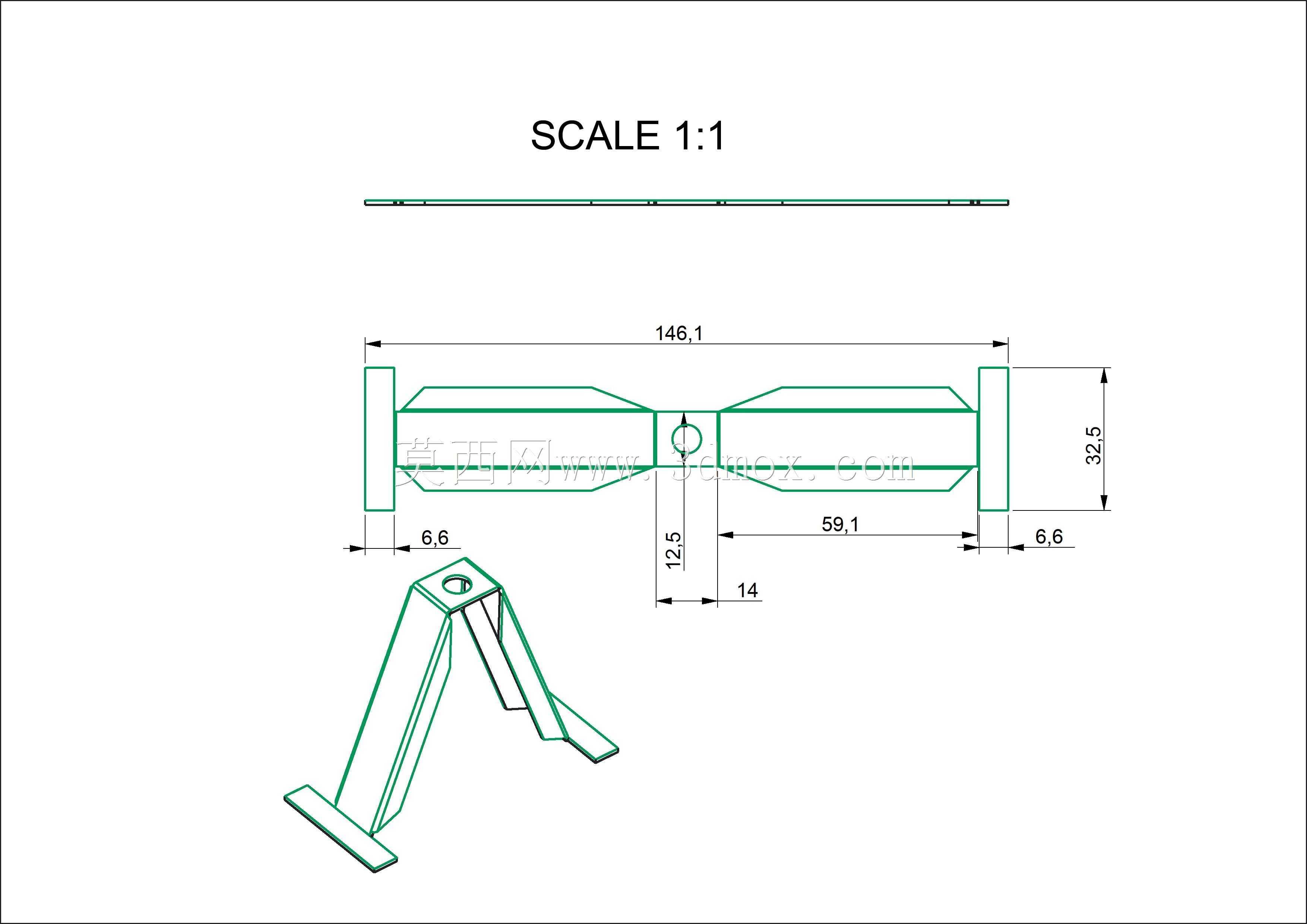

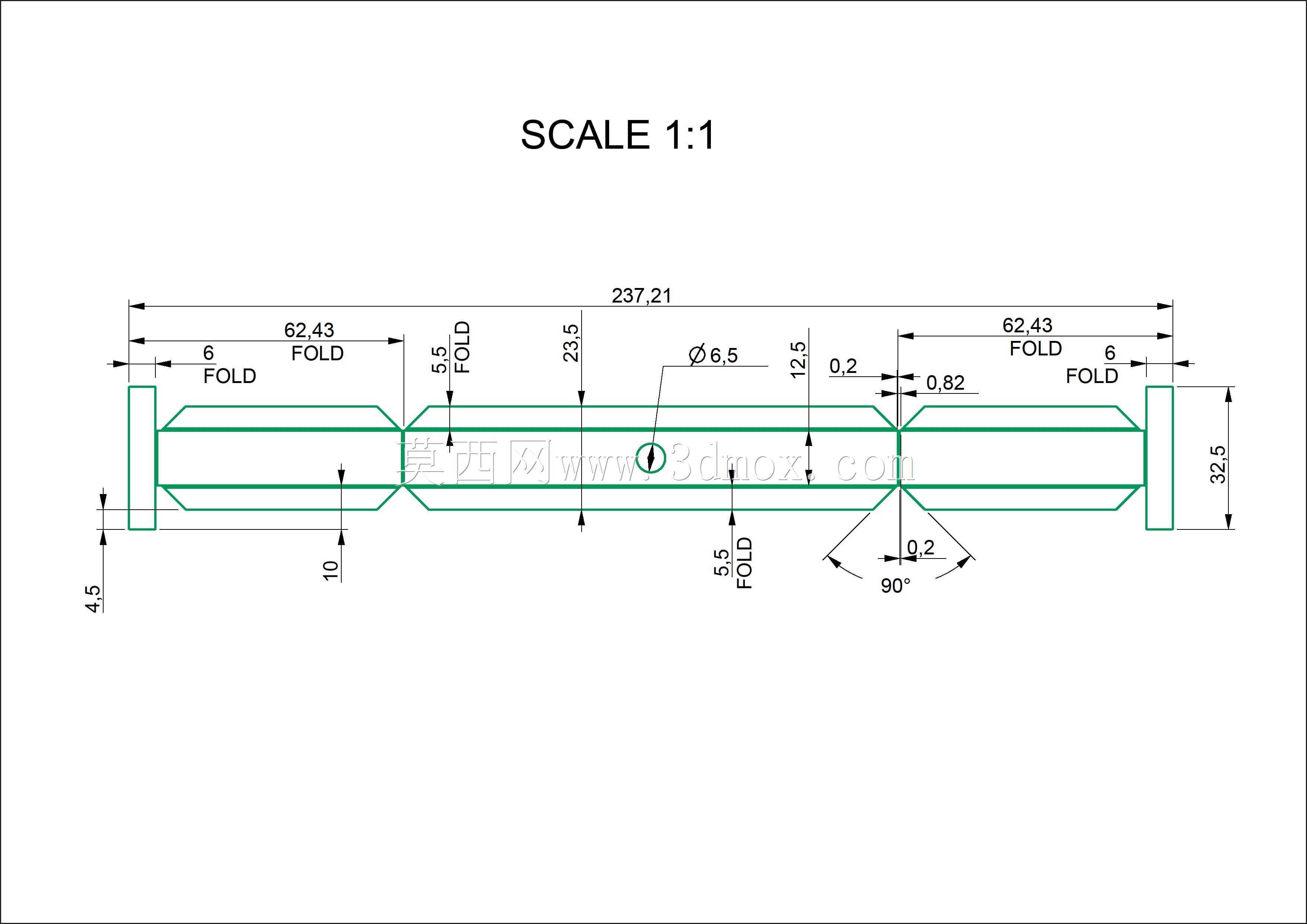

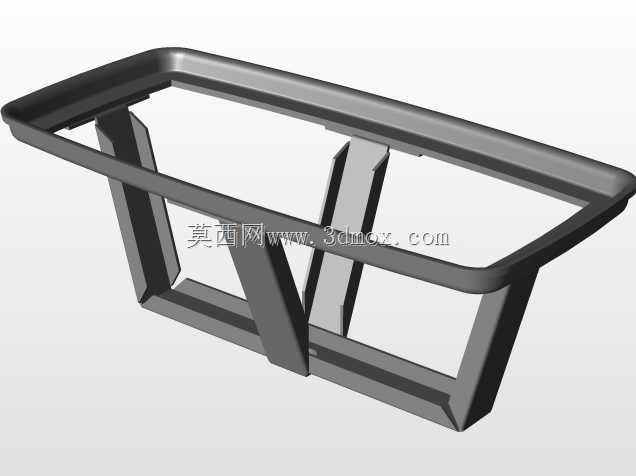

　　在通用动力设备的进气过滤系统中，空气过滤器的滤芯固定结构直接决定过滤效率与滤芯使用寿命，这款适配CRM250规格的保持架，正是针对原厂内置滤芯笼拆除后的改装固定需求开发的结构件。日常运维中不少使用者会替换原厂滤芯为适配性更强的第三方过滤元件，拆除原有内部笼架后，滤芯缺少轴向与径向的定位支撑，容易在进气负压作用下出现变形、移位，导致未过滤空气直接旁通进入进气道，加剧气缸、活塞等核心部件的磨损，这款保持架的核心作用就是在拆除原内置笼架后，为替换滤芯提供稳定的安装定位边界。从结构设计来看，整体采用框式镂空构型，外轮廓完全匹配空气过滤器壳体的内部安装止口，安装时可直接卡入壳体预设的卡槽内，不需要额外打孔或加装固定件，

　　避免了改装过程中对壳体密封性的破坏。内部设置的两道斜向支撑筋，沿进气气流方向做了圆弧过渡处理，不会产生额外的进气紊流，同时筋条的厚度经过受力校核，既能承受滤芯在大流量进气下产生的负压形变压力，又不会过度占用过滤通流面积，保证进气阻力维持在合理区间。设计过程中最初的方案存在支撑位置偏差问题，安装后滤芯边缘存在0.8mm左右的配合间隙，容易出现漏气隐患，后续调整了支撑筋的分布角度与外框的翻边高度，让外框翻边完全压住滤芯的密封胶边，配合壳体端盖的压紧力实现端面密封。从安装边界来看，保持架的外框尺寸严格对应过滤器壳体的内部安装腔尺寸，轴向高度与替换滤芯的安装深度完全匹配，安装后不会出现滤芯轴向窜动的问题，

　　镂空区域的通流面积总和大于滤芯的有效过滤面积，不会成为进气通路的节流点。在实际使用场景中，这款保持架适配各类使用CRM250规格空气过滤器的通用动力设备，包括小型工程机械、农用动力机组、固定式空压机组等，改装后可兼容不同材质的替换滤芯，无论是纸质滤芯、海绵滤芯还是复合纤维滤芯，都能通过保持架的定位实现可靠固定，避免运维过程中因滤芯固定不当引发的设备故障。结构本身采用等壁厚设计，适合通过注塑或金属钣金冲压工艺批量生产，支撑筋与外框的连接处做了圆角过渡，避免应力集中导致的结构断裂，即使在频繁更换滤芯的运维操作中，也能承受拆装过程中的外力作用，保持结构尺寸的稳定性。
