DNA杂交仪射流管路系统结构设计

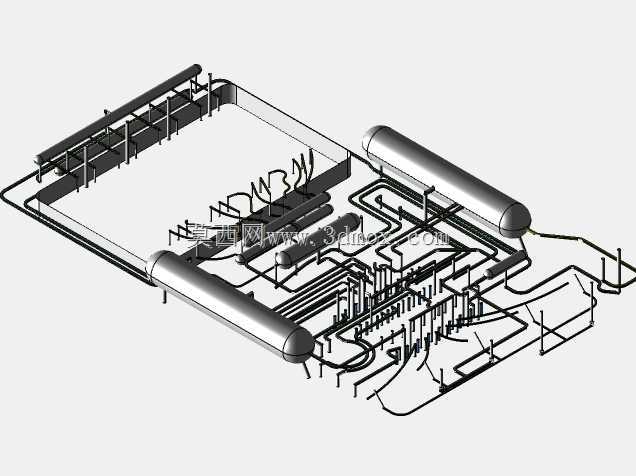

　　该结构为分子生物学检测设备配套的射流管路集成系统，主要服务于核酸杂交实验环节的流体精准输送需求，适配实验室分子诊断、基因测序样本前处理等应用场景，可实现不同反应试剂、缓冲液的定向输送、流路切换与废液导出功能，整套管路布局充分考虑生物实验的流体控制精度要求，避免不同试剂间的交叉污染。从结构设计逻辑来看，整套系统采用分层排布思路，将长直输送管路、弯折流道、卧式储液罐体进行集成化布局，卧式罐体作为流路中的稳压与暂存单元，两端采用椭圆封头结构降低流体滞留死角，罐体接口位置与下方管路走向做了同轴度匹配，减少流体转向时的阻力损失。管路排布上区分了主输送流道与分支控制流道，主路采用大通径直管路保证大流量试剂的快速输送，

　　分支小路采用弯折成型的细管路对接控制阀组安装位，每段管路的弯折半径都根据流体流速要求做了参数匹配，避免过小弯折造成的流道堵塞或气泡残留。安装边界层面，整套射流系统采用框架式围边作为安装基准，外围的条状安装支架预留了标准紧固件安装孔位，可直接对接杂交仪主机的内部安装腔，整体外轮廓尺寸适配常规台式杂交仪的内部安装空间，管路接口位置统一朝向设备维护侧，方便后期的管路更换与漏点排查。设计过程中充分考虑了生物实验设备的清洁需求，所有管路对接处都采用平滑过渡结构，不存在难以清洁的直角死角，储液罐体的低位位置预留了排空接口，可在实验结束后完成整套流路的冲洗排空，避免试剂残留影响后续实验结果。流路的走向设计还兼顾了电气布线的空间预留，管路与侧边的电气安装位保留了足够的安全间隙，避免流体渗漏对电气元件造成影响，不同功能的管路采用差异化的排布间距，方便后期运维时快速识别对应流路功能。
