立式承压储水热水器内胆结构设计

　　这款立式圆柱形储水罐体，是民用及小型商用热水供应系统里的核心储热部件，日常在住宅分户热水系统、小型民宿集中供水、商用开水器配套储水单元、太阳能热水系统储热环节都能见到这类结构的应用，主要作用是储存加热后的生活热水，缓冲加热设备的启停频次，稳定供水端的水压与水温，避免短时间集中用水时水温骤降或者加热设备频繁过载启动。

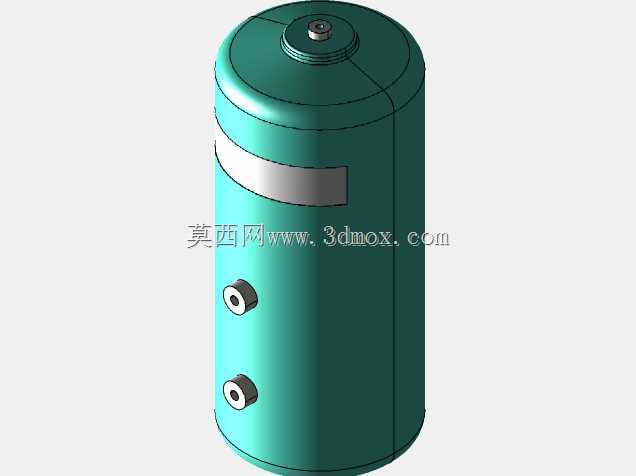

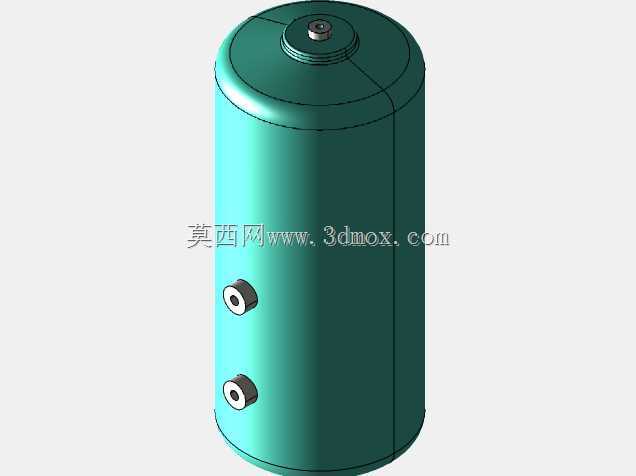

　　从结构设计逻辑来看，采用立式圆柱形态是兼顾承压能力与空间利用率的选择，圆柱罐体的环向应力分布均匀，相比方形结构能在同等壁厚下承受更高的内部水压，适合0.6-1.0MPa的常规生活供水压力工况，立式布置也能利用冷热水密度差实现自然分层，减少冷热水混合造成的热量损失，提升热水输出率。罐体顶部的接口是进水或者排气、温度传感器安装位，侧面上下布置的两个接口分别对应冷水进水与热水出水，下进上出的流道设计能进一步强化冷热水分层效果，避免进水直接冲击罐内已加热的水体，减少混水区域。

　　建模过程中需要重点关注罐体的安装边界，这类罐体通常采用落地式安装，底部需要预留不小于100mm的检修空间，侧面距离墙面需要预留至少150mm的管路连接与保温层施工空间，罐体的外径与高度比例通常控制在1:2到1:3之间，既保证足够的储水容积，也不会因为过高导致重心不稳，安装时需要在底部设置承重基础，匹配满水状态下的总重量载荷。罐体的焊缝位置做了圆弧过渡处理，避免应力集中，端盖采用标准椭圆封头结构，相比平盖能大幅降低承压时的结构应力，减少壁厚需求，控制整体制造成本。

　　在实际选型配套时，这类储水罐体需要匹配对应的加热功率与用水峰值，建模时预留的接口尺寸统一采用标准管螺纹规格，方便后期对接管路阀门，不需要额外做转接件，罐体的外表面预留了保温层安装余量，后期可以包覆聚氨酯发泡保温层，降低储水过程中的热量损耗。侧面接口的位置高度经过优化，下部接口距离罐底预留了排污空间，方便后期清理罐内沉积的水垢，上部接口距离罐顶预留了安全距离，避免罐顶排气时吸入空气影响供水稳定性。
