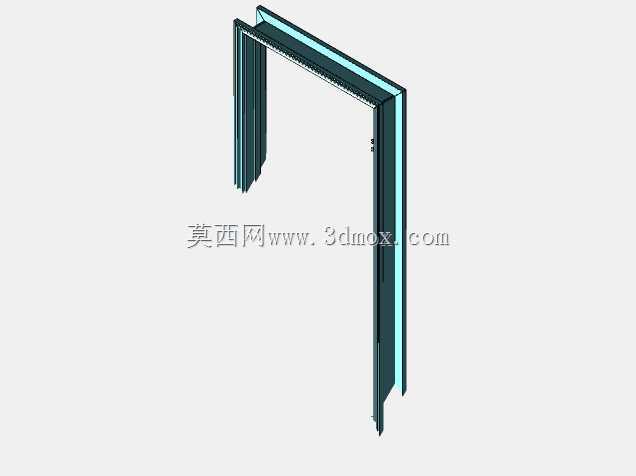

装配式建筑用钢制门框结构三维设计

　　这套门框结构主要适配民用建筑、工业厂房的室内外门体安装场景，作为门体与墙体之间的衔接承载构件，承担着固定门体铰链、密封门体缝隙、分散门体开关荷载的核心作用，日常使用中需要承受门体反复开关带来的交变冲击力，同时还要兼顾墙体与门体之间的尺寸公差补偿，避免因建筑沉降、墙体形变导致门体开关卡滞。从结构设计逻辑来看，整体采用多段型材拼接的形式，左右竖梃与上横梁通过嵌入式榫接结构配合紧固件完成组装，无需现场焊接作业，既降低了现场安装的施工难度，也能避免焊接形变带来的装配精度问题。型材截面采用带密封槽的多腔设计，外侧腔体用于嵌入墙体安装时填充固定浆料，中间腔体预留了密封胶条的安装位，内侧腔体则用于承接门体的侧边，配合胶条实现隔音、防尘、

　　隔温的密封效果，同时竖梃上预先加工了铰链安装的定位孔位，孔位按照常用门体的铰链安装间距做了等距排布，现场安装时无需二次划线打孔，直接匹配对应规格的铰链即可完成门体挂载。在安装边界的尺寸设计上，整体外轮廓尺寸适配常规建筑门洞的预留尺寸，竖梃长度方向预留了现场裁切的余量段，可根据不同现场的地面铺装厚度做适配调整，上横梁与竖梃的拼接位置设置了可调式的连接滑块，能够在小范围内调整整体门框的内框宽度，适配同系列不同宽度规格的门体安装需求，无需单独开模生产不同尺寸的门框构件，大幅降低了生产端的物料库存压力。结构受力层面，竖梃的型材壁厚做了差异化设计，铰链安装侧的壁厚比另一侧厚1.5mm，能够更好地承受门体挂载带来的侧向弯矩，

　　避免长期使用后竖梃出现形变导致门体下垂，门框与墙体接触的外侧面做了粗糙化的纹路设计，能够提升与墙体填充浆料的结合力，避免长期使用后门框出现松动移位。密封槽的尺寸设计兼容市面上常用的三元乙丙密封胶条，胶条嵌入后无需额外粘接固定，依靠槽位的卡接结构即可完成固定，后期维护更换胶条时直接抽出旧胶条嵌入新胶条即可，无需拆解门框整体结构。门框的边角位置做了小圆角过渡处理，既能够避免安装施工时划伤作业人员，也能减少应力集中，避免运输、安装过程中边角受撞击出现开裂变形。
