工业设备用铰接连接铰链板结构设计

　　在各类需要实现部件间相对转动、角度调节的工业设备场景中，铰链板是承担铰接载荷传递、运动轨迹约束的核心连接构件，小到自动化产线的防护门开合、工装夹具的角度调节，大到工程机械的动臂连接、输送设备的导料板翻转，都能见到这类构件的实际应用。不同于民用门窗类的简易合页，工业场景下的铰链板需要承受持续的交变载荷，部分重载工况下还要耐受冲击、振动以及户外环境的腐蚀，因此结构设计阶段的受力校核、安装边界匹配直接决定了整套铰接机构的使用寿命。

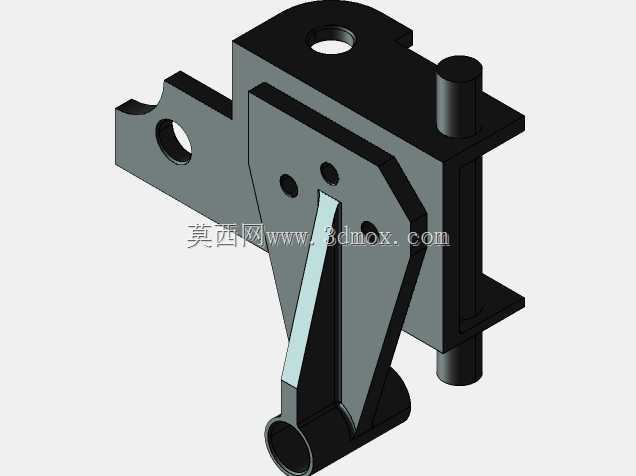

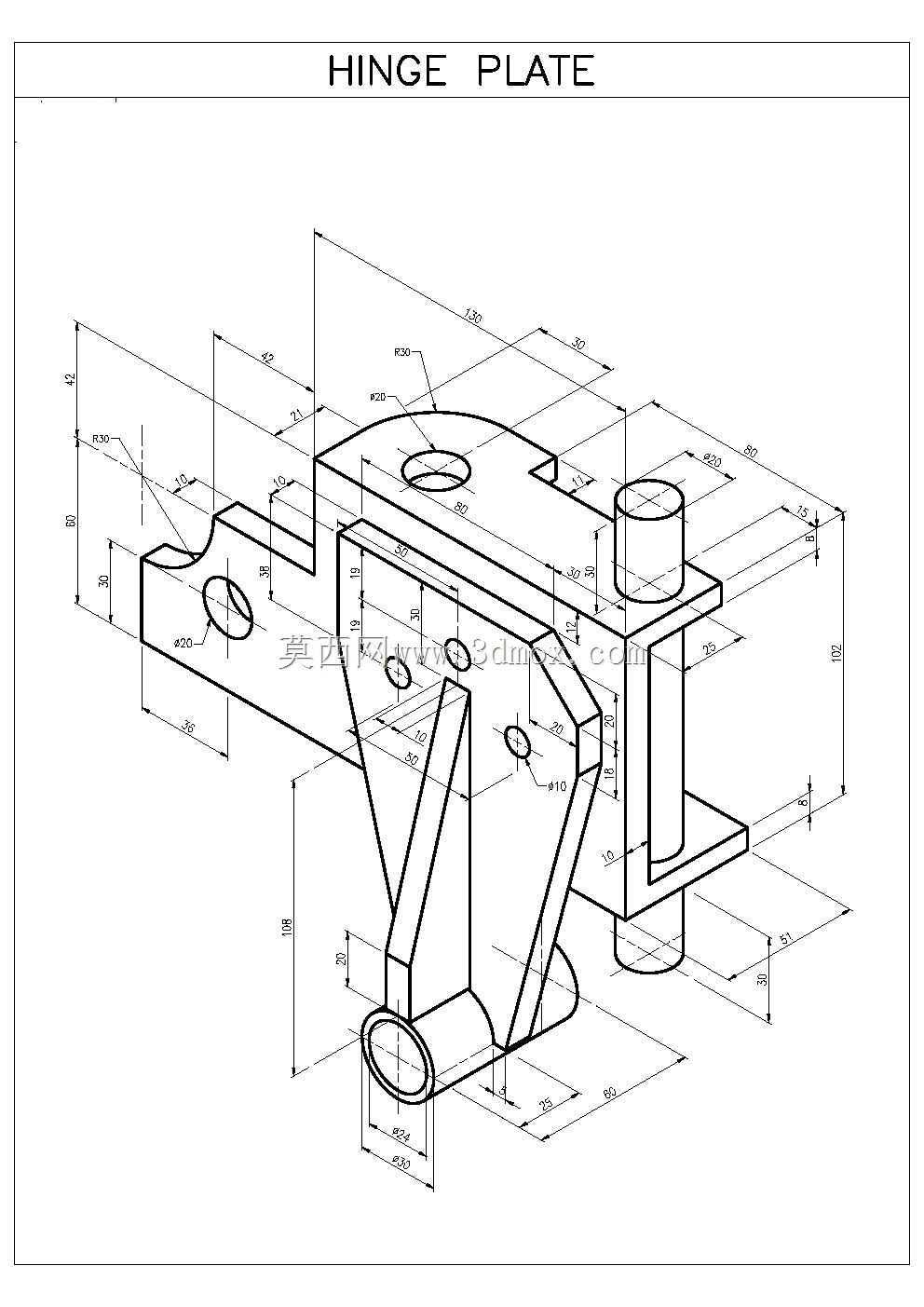

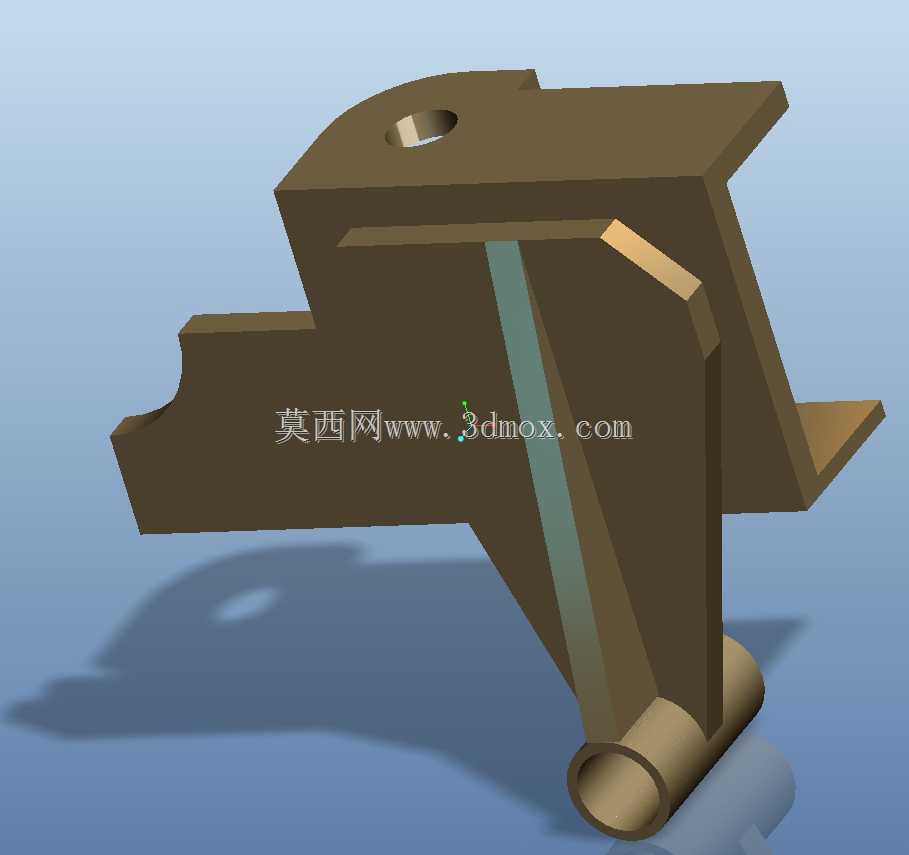

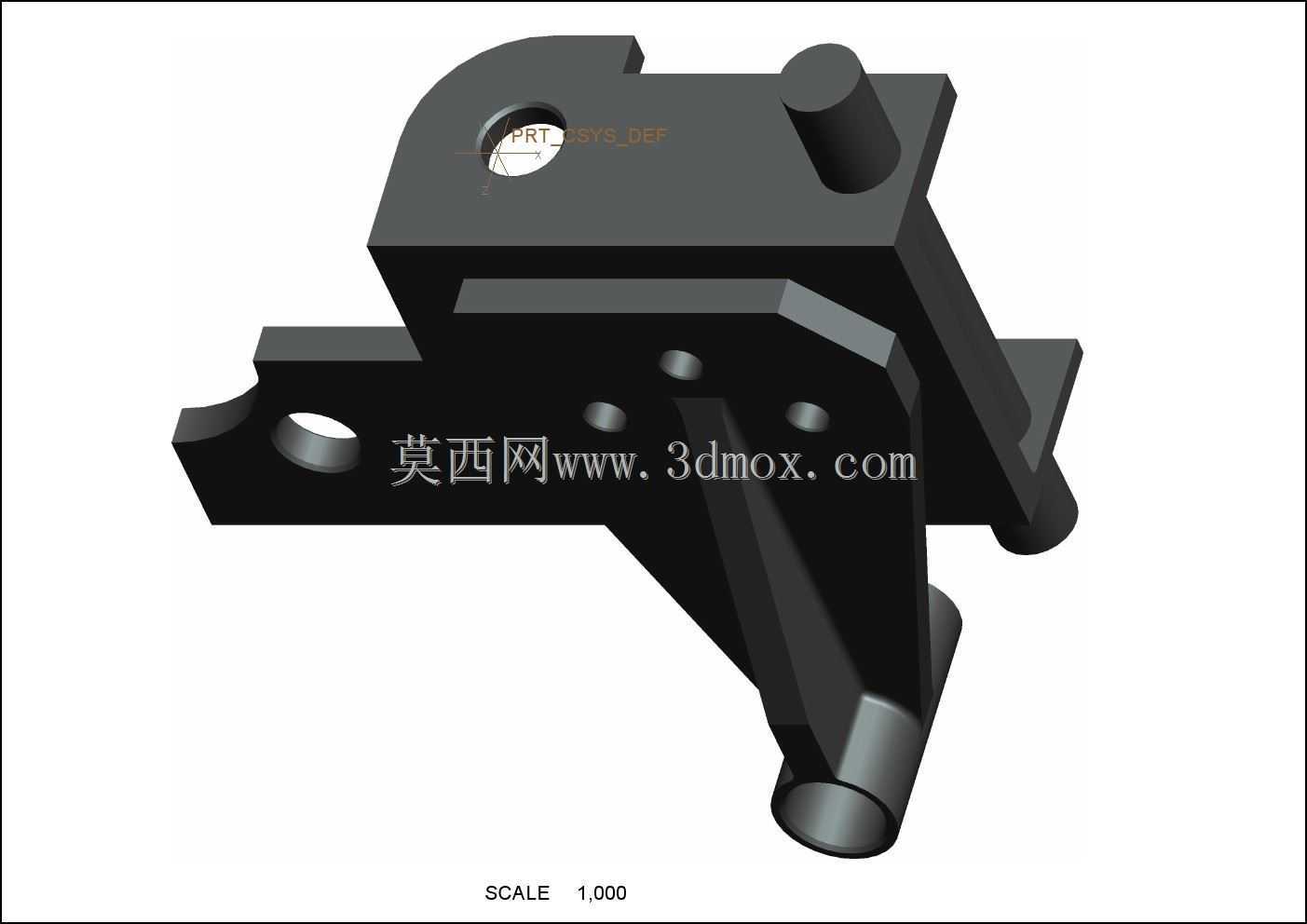

　　从结构设计逻辑来看，这款铰链板采用了一体化弯折成型的主体结构，摒弃了多片拼接的焊接式设计，避免了焊缝位置应力集中带来的断裂风险，主体承力段做了变厚度处理，铰接孔位周边预留了足够的补强余量，在穿装铰接销轴后，孔壁的承压面可以均匀分散销轴传递的径向载荷，不会出现局部压溃变形的问题。板体上的安装平面做了铣平处理，保证与被连接件安装时的面接触精度，避免因安装面存在平面度误差导致的铰接卡滞、附加载荷问题。

　　实际选型适配时，需要先确认铰接副的转动角度范围，这款铰链板的弯折角度预留了足够的转动避让空间，不会在部件开合到极限位置时出现结构干涉，安装孔位的中心距严格匹配常用工业铰接件的安装尺寸，既可以配合标准铜套、自润滑轴承使用实现低摩擦转动，也可以直接穿装销轴用于低速、低频次转动的工况。在安装边界上，板体的外轮廓尺寸做了收边处理，不会超出被连接件的安装面边缘，不会与周边的管线、相邻结构件产生运动干涉，承力面的厚度经过载荷校核，可以满足中等载荷下的铰接连接需求，不需要额外增加补强板就能稳定传递扭矩与拉压载荷。

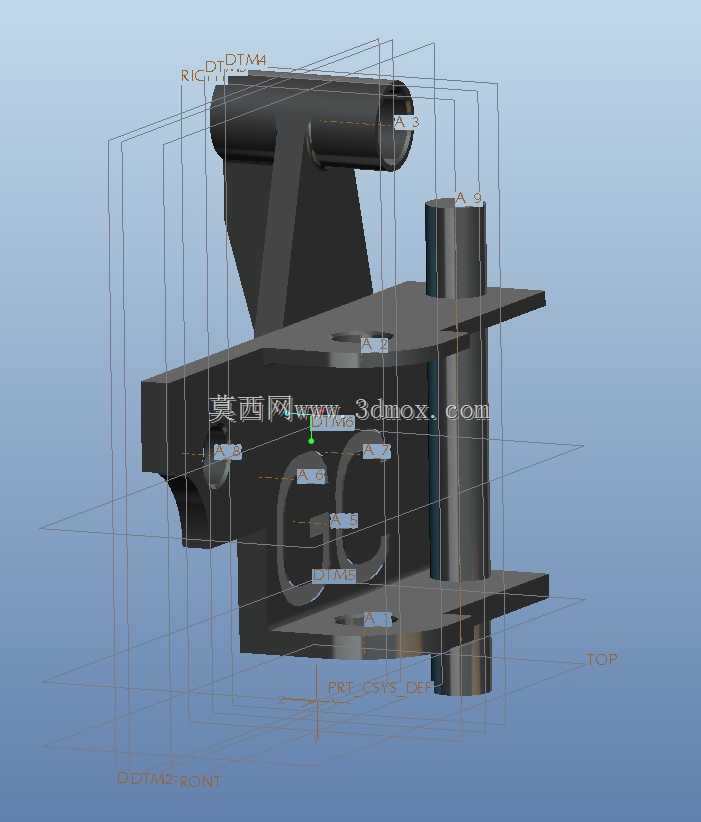

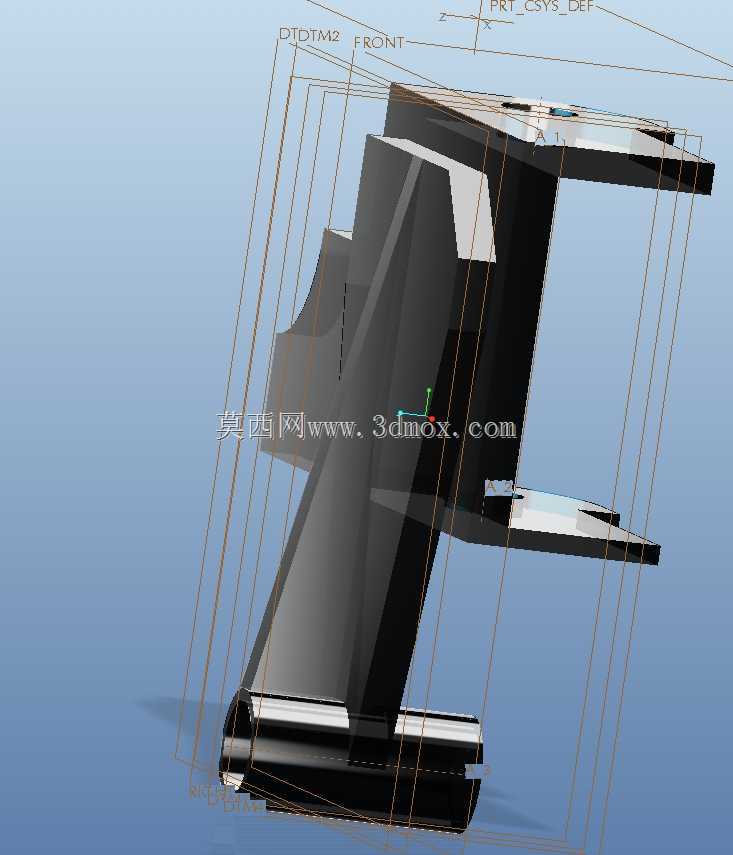

　　建模过程中对铰接孔的同轴度、安装面的平面度都做了公差约束，所有的折弯圆角都做了应力释放处理，避免热处理或者受力过程中出现应力开裂，板体边缘的倒角处理既可以去除加工毛刺避免安装划伤，也能减少应力集中点，提升构件的疲劳寿命。这类铰链板在实际使用中不需要复杂的维护，只要定期在铰接位置加注润滑脂，就能保证长期稳定的转动性能，适配各类需要实现铰接转动的工业设备连接场景。
