DN65快装对夹式三通管道连接构件

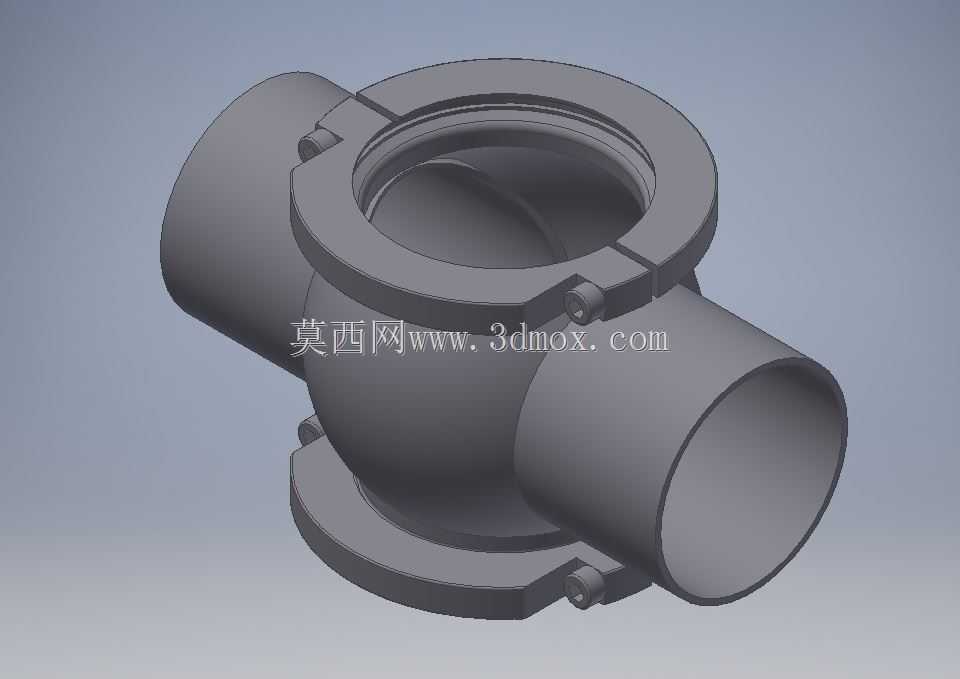

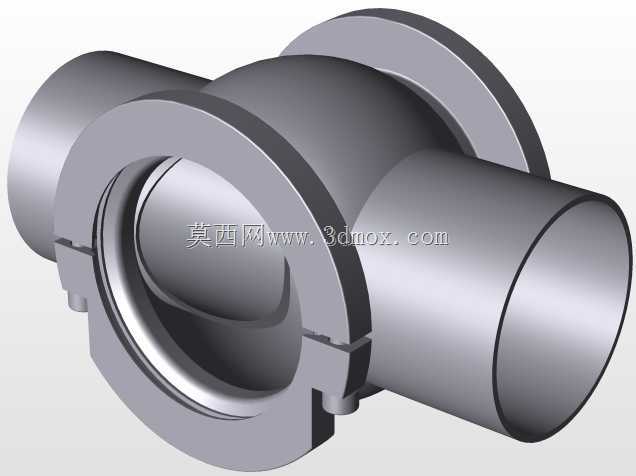

　　该构件为公称通径DN65规格的三通型管路连接件，主要应用在中小口径流体输送管网的支路分流、合流节点，常见于食品加工、制药、民用给排水、小型化工输送等需要频繁拆装维护的管路场景中，相比传统焊接三通，它的快装结构能大幅缩短管路检修、支路改接的作业时长，降低现场施工的动火作业风险。从结构设计来看，主体采用等径直交三通的腔体结构，三个连接端保持同轴度与通径一致性，避免流体在腔体内部形成涡流区，减少输送过程中的压损与介质残留；上下两端设置带螺栓锁紧位的对夹法兰环，法兰环与主体腔体采用分体式卡合结构，安装时可先将法兰环套入对接管道的法兰端，再调整主体位置对齐密封面，最后锁紧螺栓即可完成固定，

　　这种分体设计能规避传统整体法兰三通安装时螺栓孔对位困难的问题，尤其适合狭窄管廊内的施工作业。设计过程中，腔体过渡位置采用大圆角平滑过渡，没有尖锐的内角结构，一方面能降低流体冲刷造成的局部磨损，延长构件使用寿命，另一方面对于卫生级要求的输送场景，圆角过渡无清洁死角，能满足CIP清洗的工艺要求。安装边界方面，该构件的轴向安装长度与同通径焊接三通基本一致，可直接替换原有管路上的同规格焊接三通，不需要额外调整管路的预留间距；法兰环的螺栓孔位尺寸匹配DN65公称压力1.0MPa的标准法兰参数，对接时可直接搭配标准橡胶或四氟密封垫片使用，不需要定制非标密封件。两侧水平连接端的外径公差控制在管路对接的公差范围内，可适配快装卡箍、法兰对接、

　　焊接等多种连接方式，现场适配性较强。锁紧螺栓的位置设置在法兰环的侧向突出位，操作空间充足，使用普通扳手即可完成锁紧作业，不需要专用工装。日常使用中，该构件可承受最高120℃的输送介质温度，满足常规水、低压蒸汽、中性流体的输送要求，当需要对支路进行检修时，仅需松开对应端的法兰螺栓即可断开支路，不需要拆卸整个主管路，大幅降低维护作业的工作量。建模过程中，所有配合面均做了公差预留，法兰环与主体的卡合间隙控制在合理范围，既保证安装时的转动灵活性，又不会出现过大间隙导致的密封面错位问题，腔体壁厚按照公称压力下的强度要求计算取值，在保证结构强度的前提下尽可能控制整体重量，降低管路的承重负荷。
