多层商业建筑消防管网系统三维设计

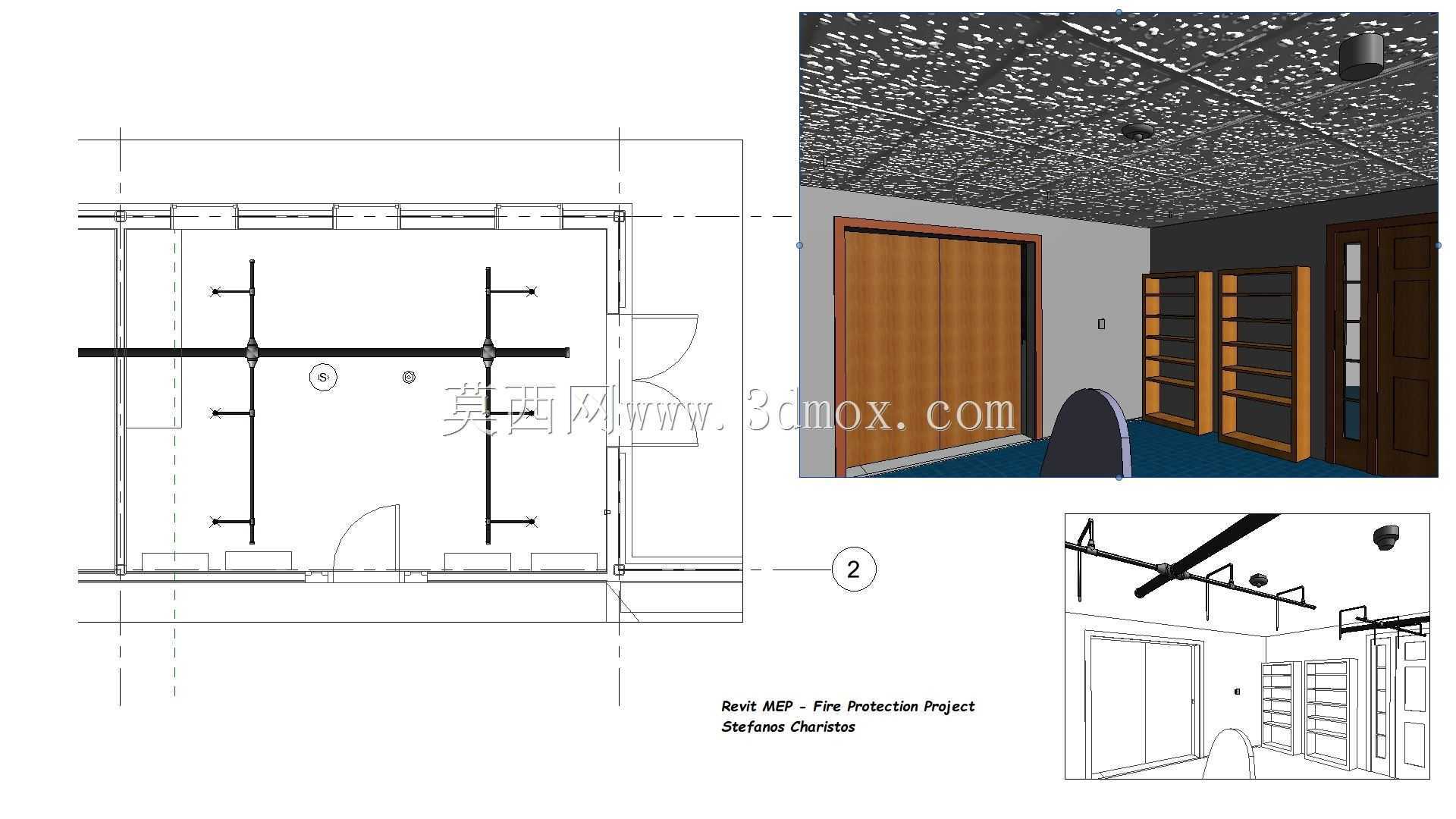

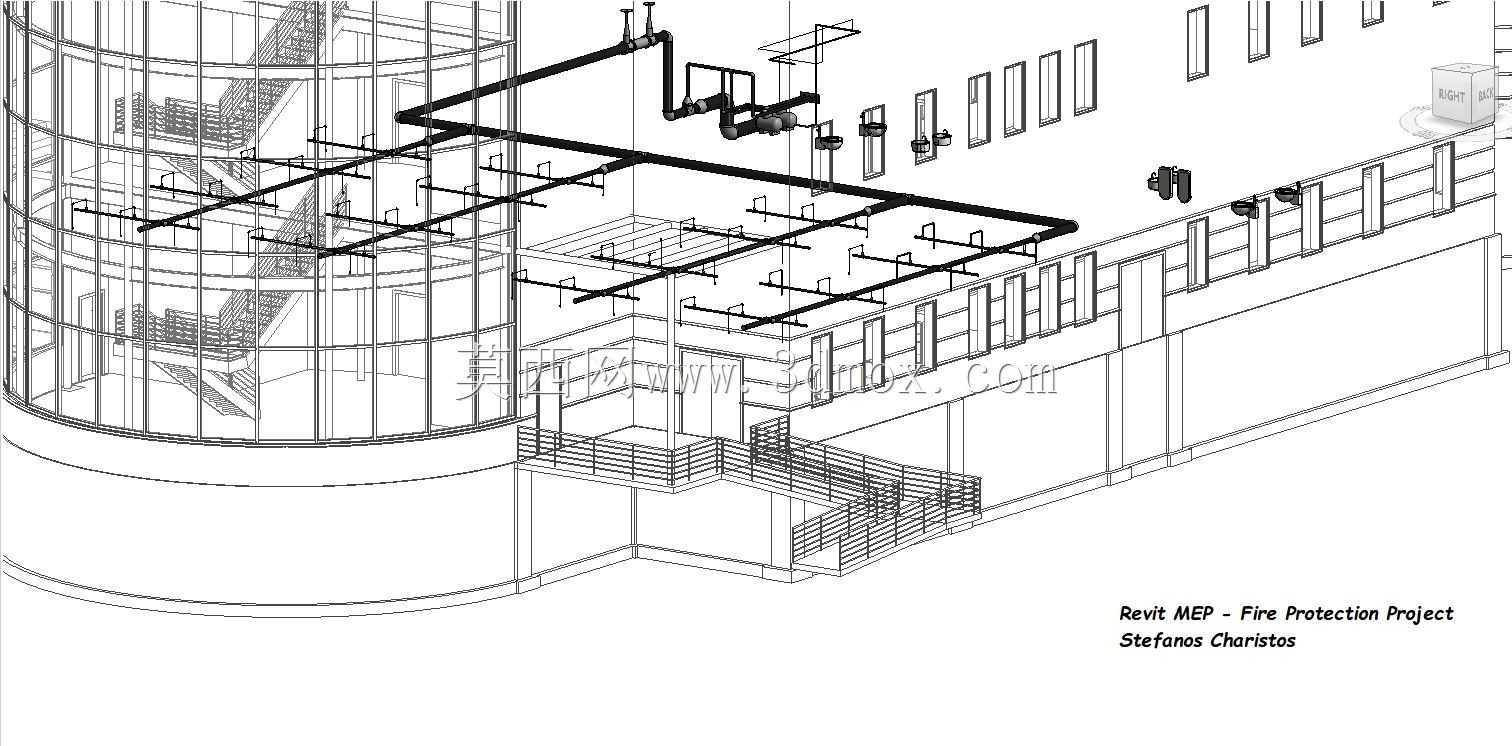

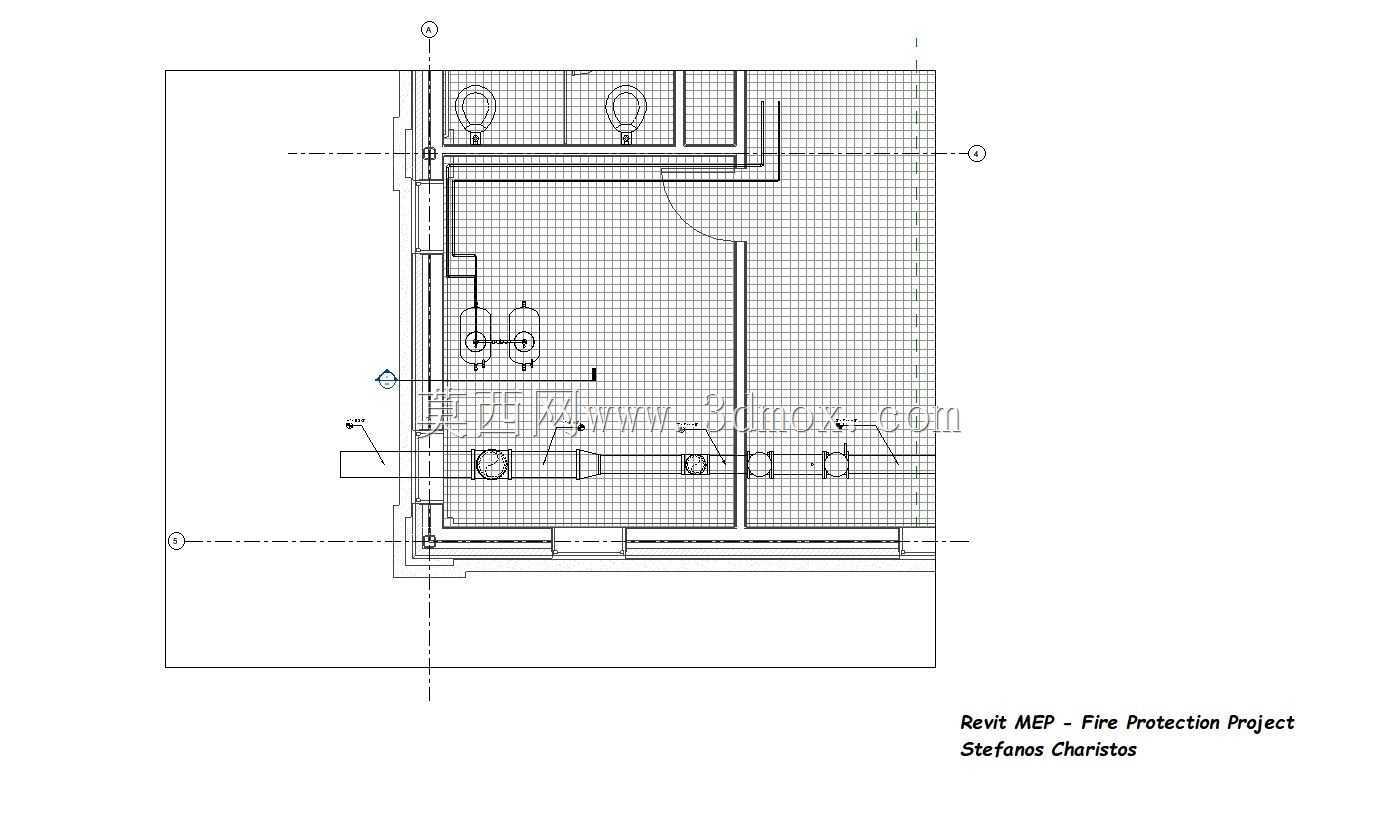

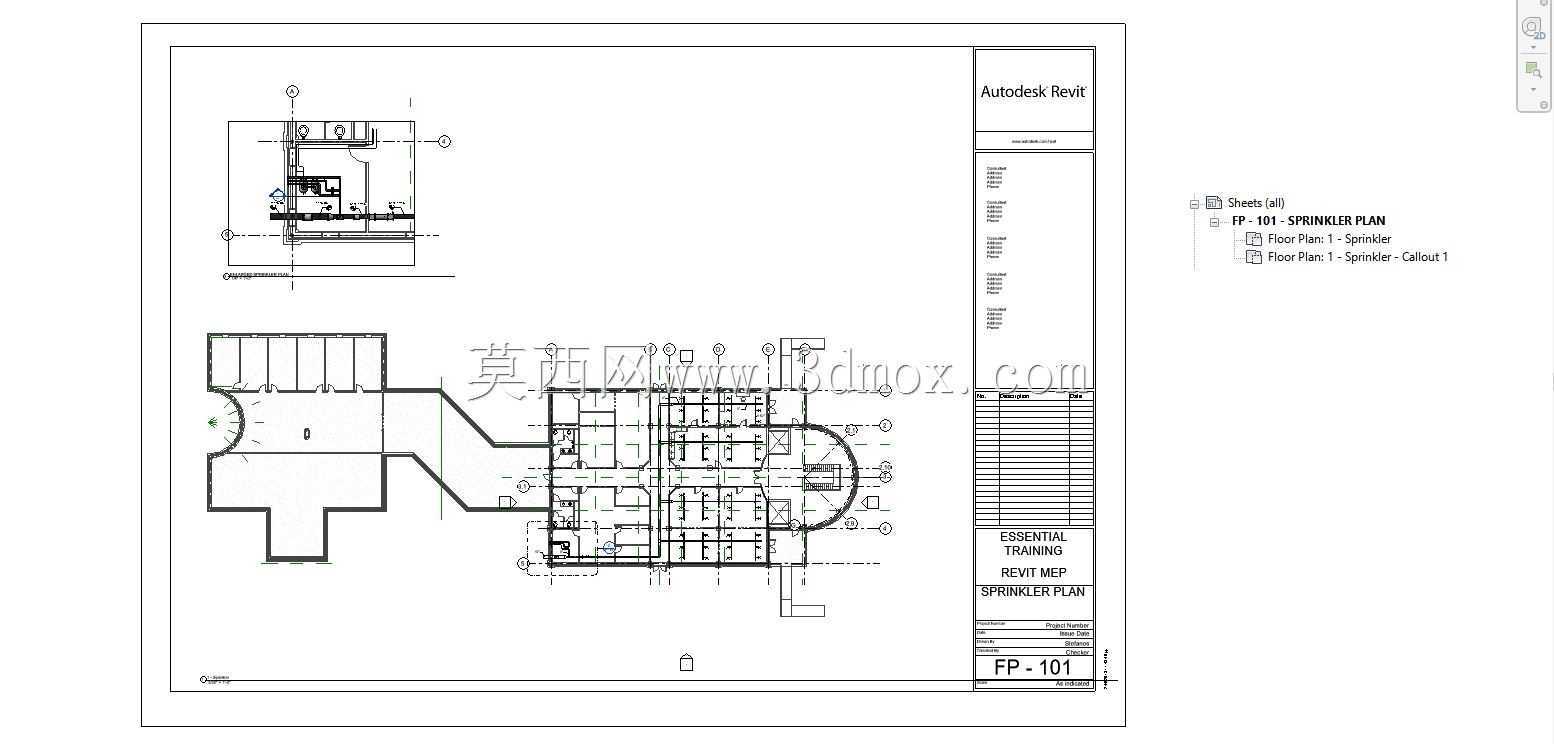

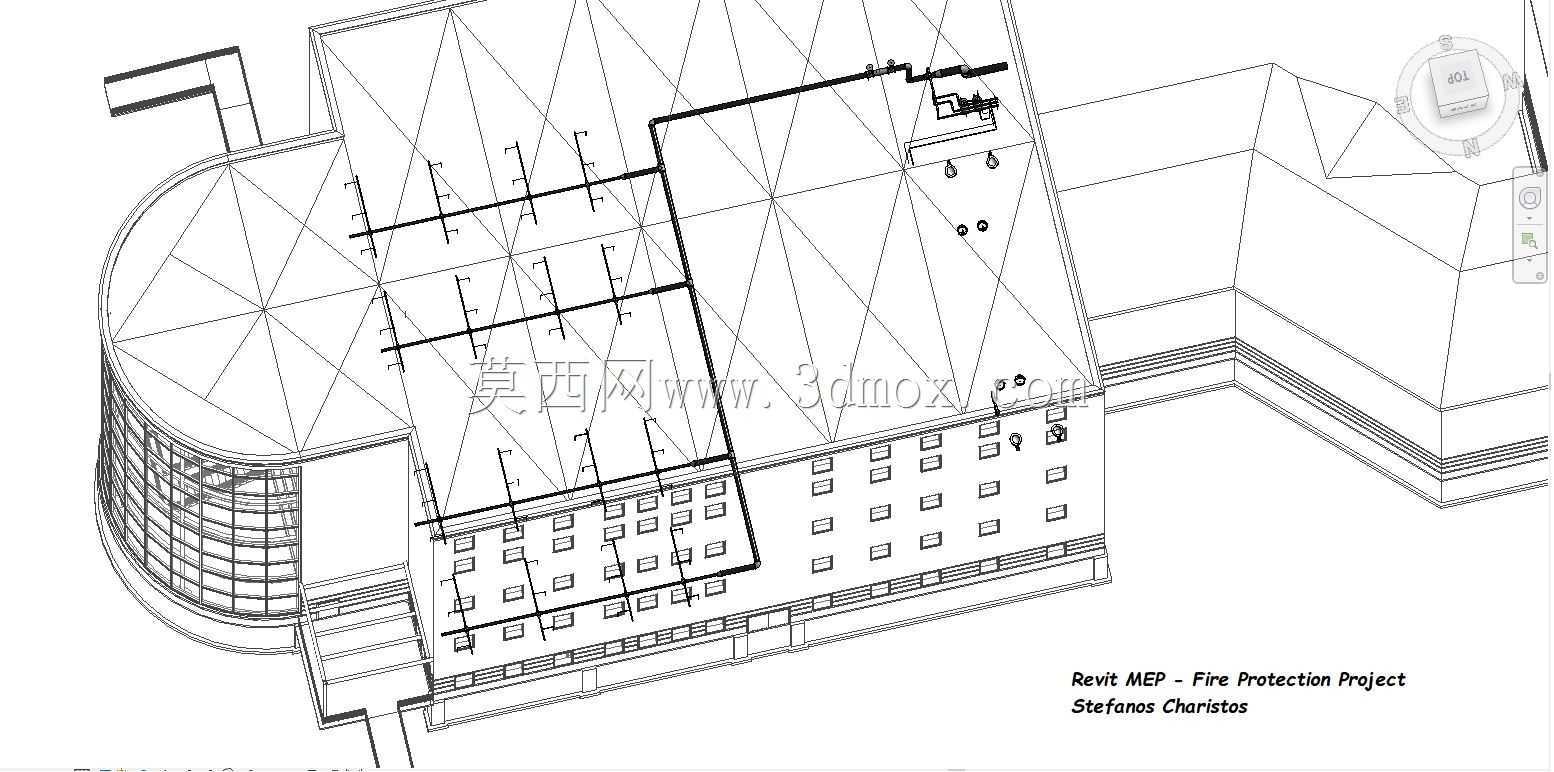

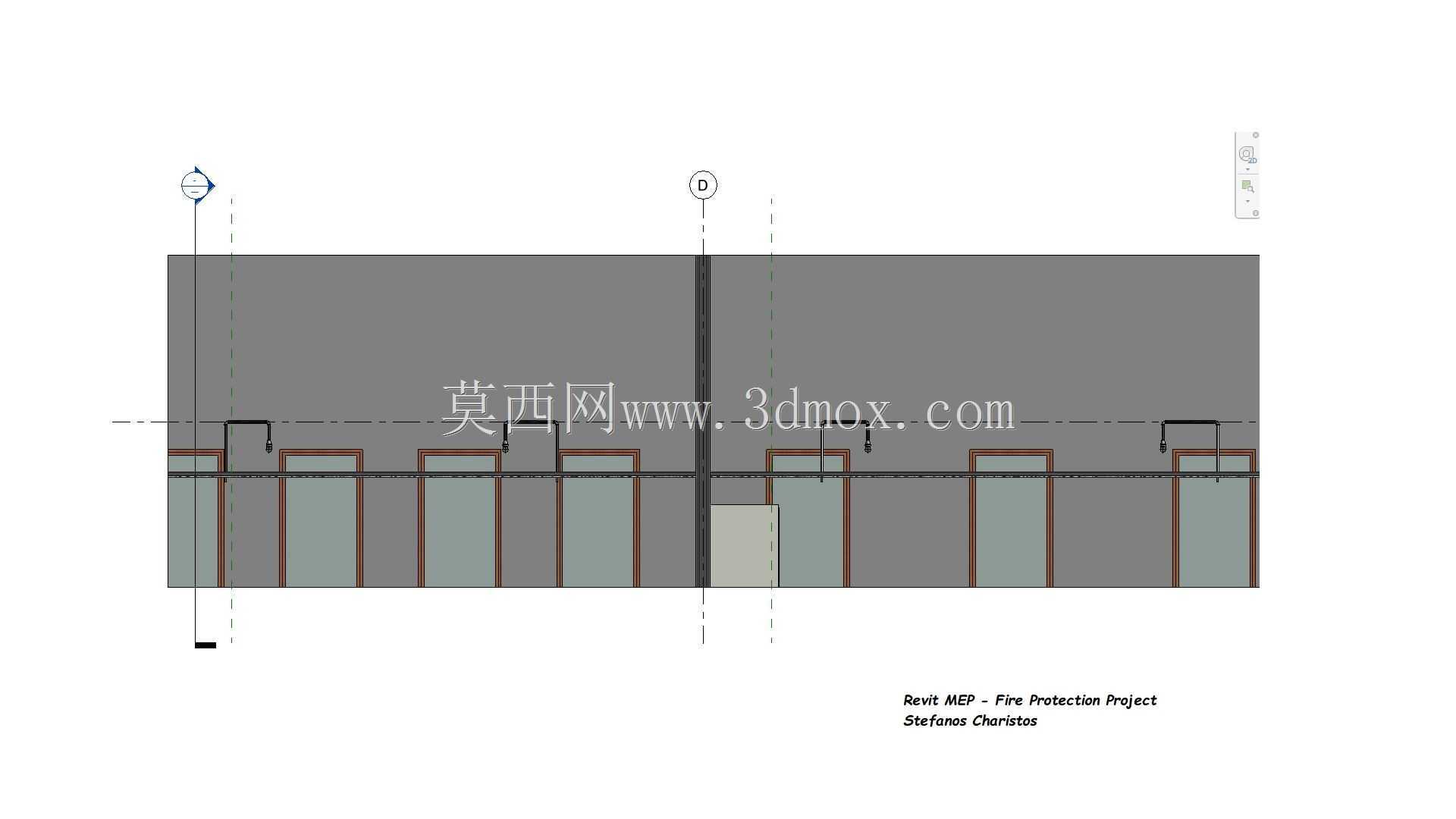

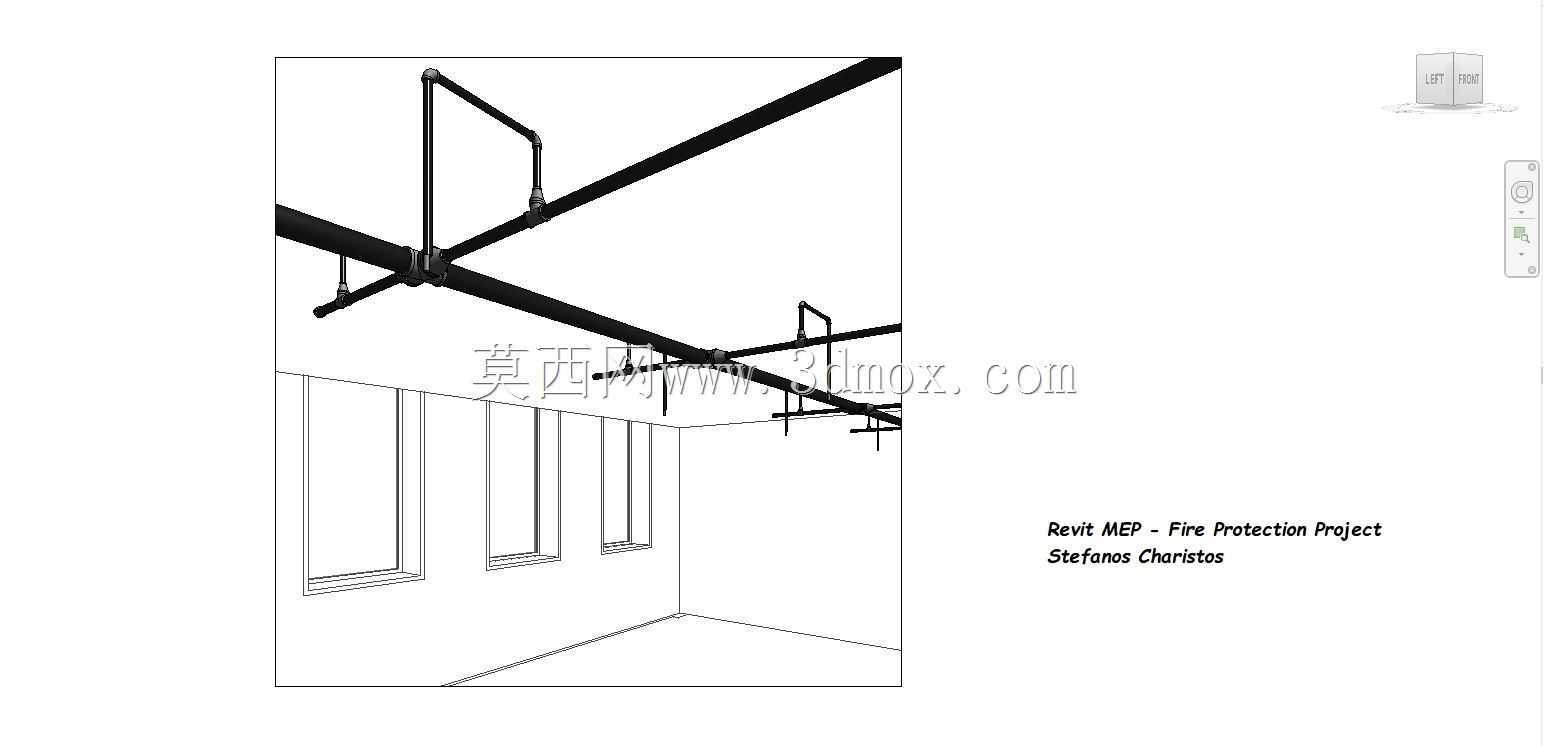

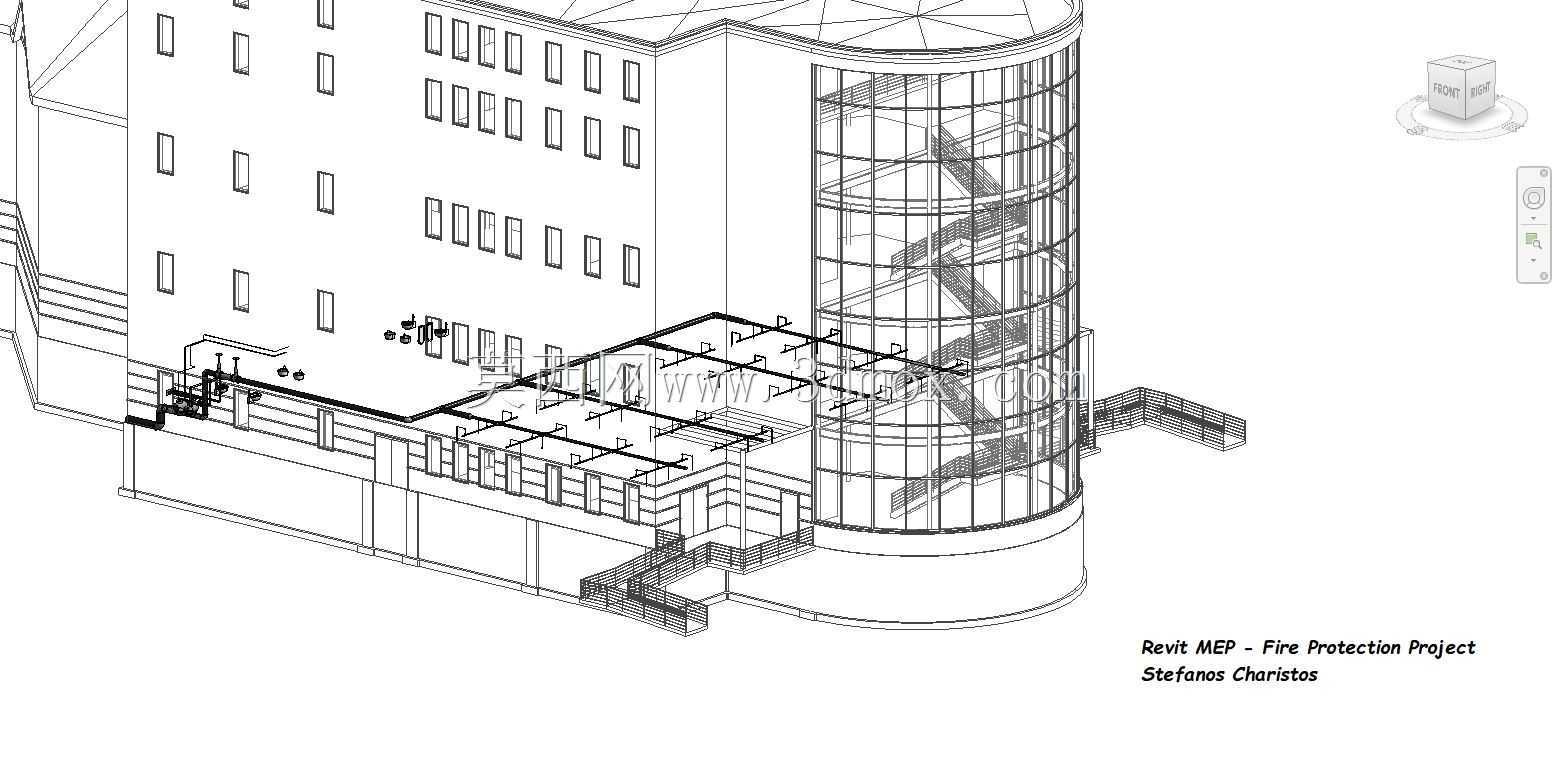

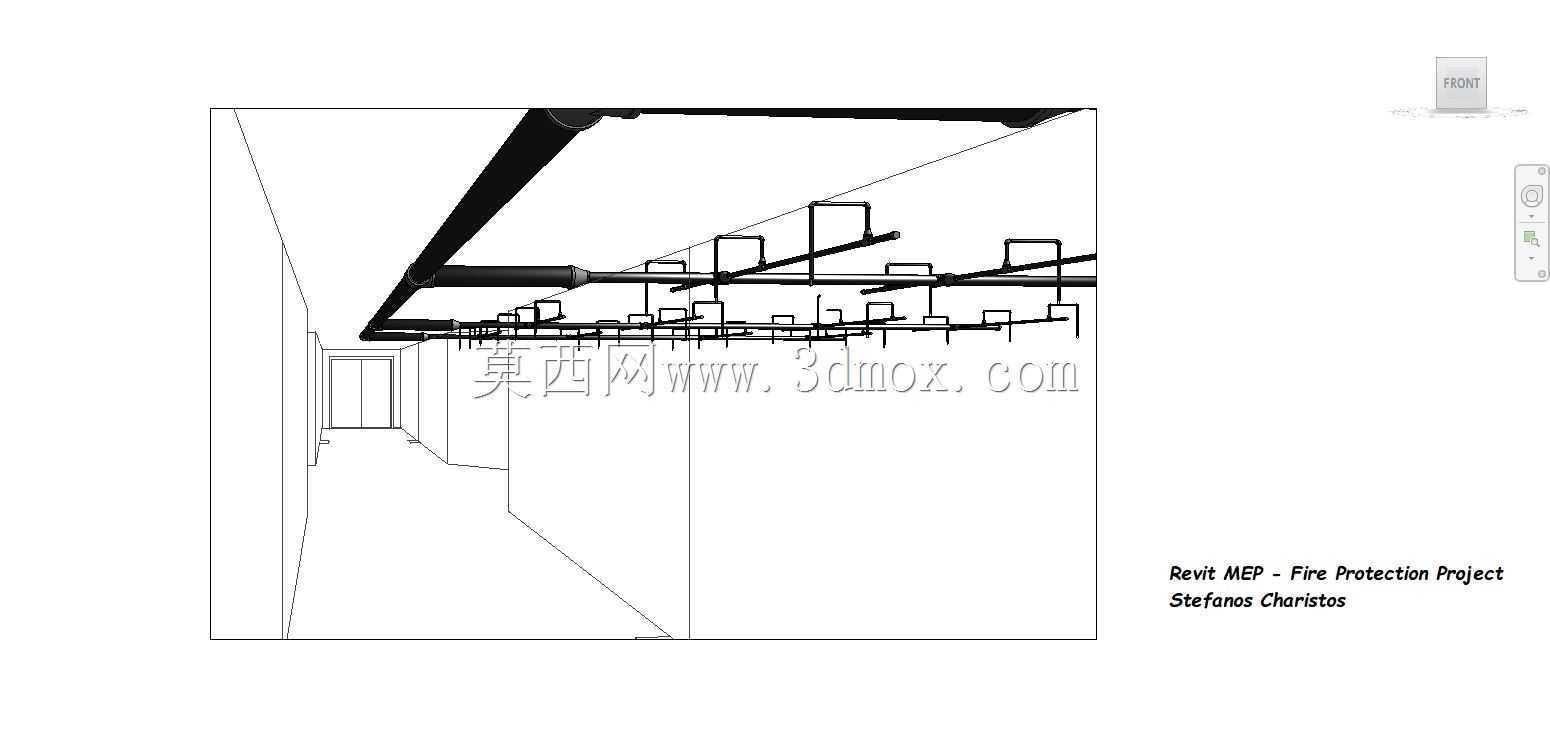

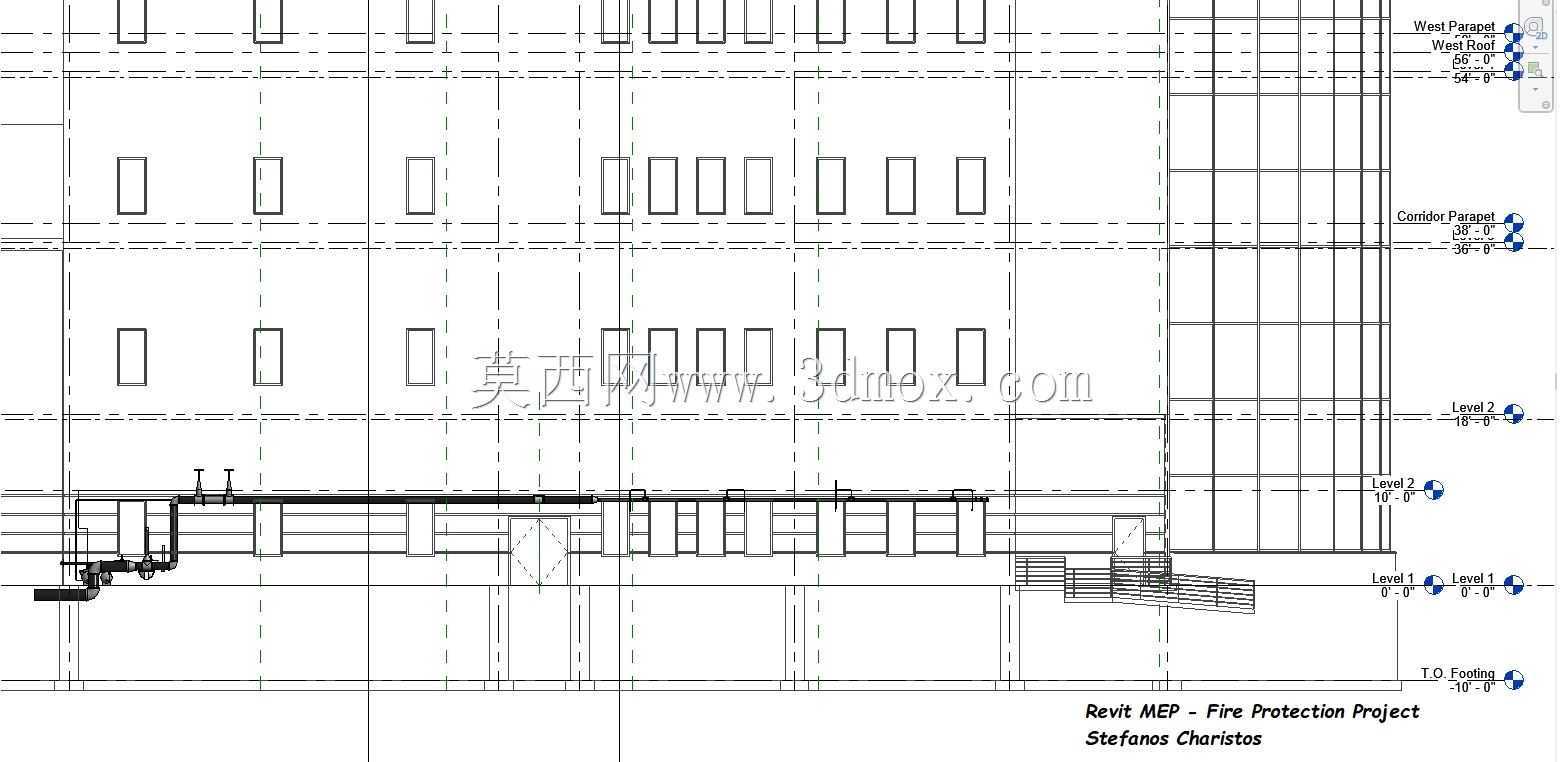

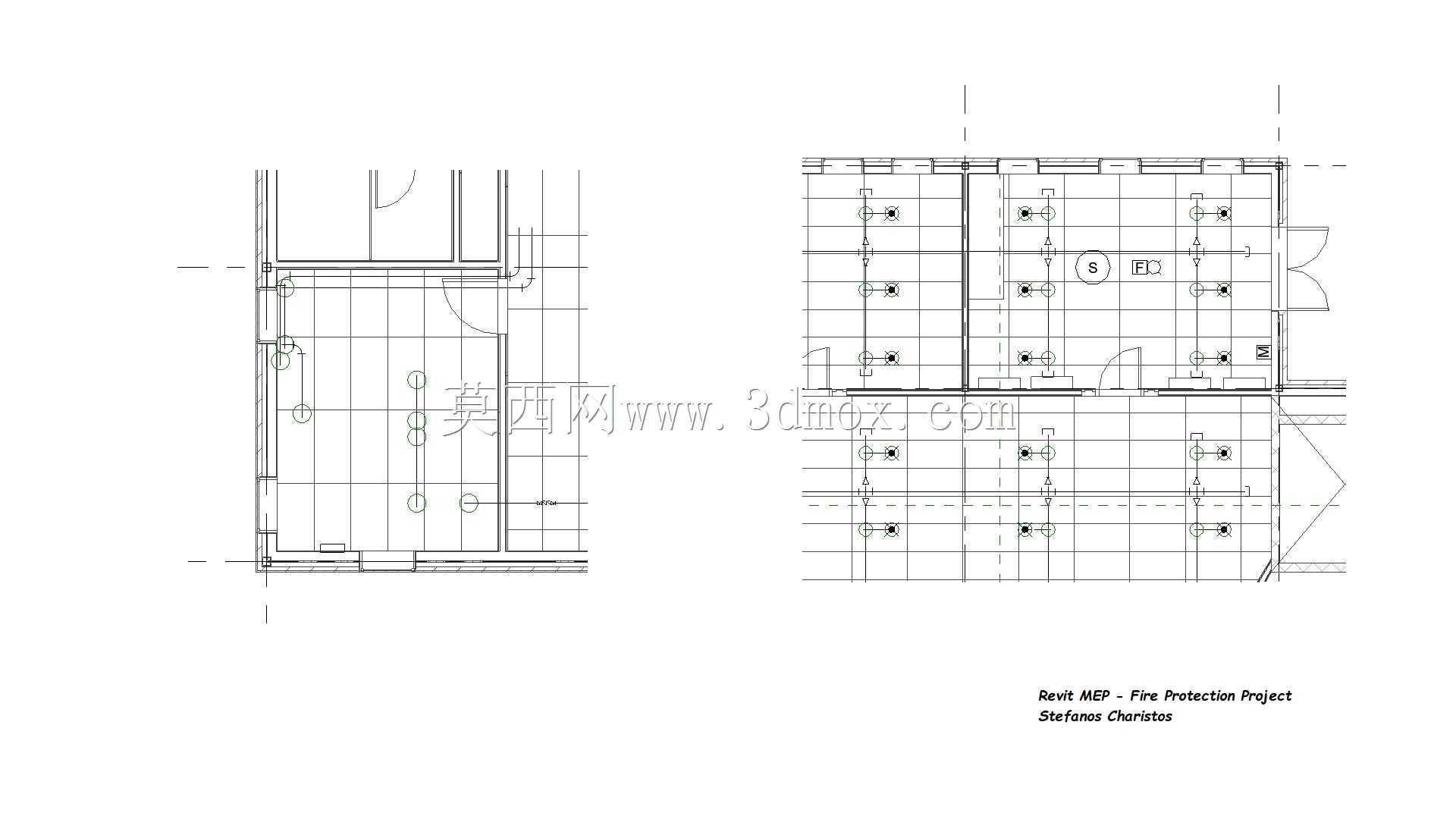

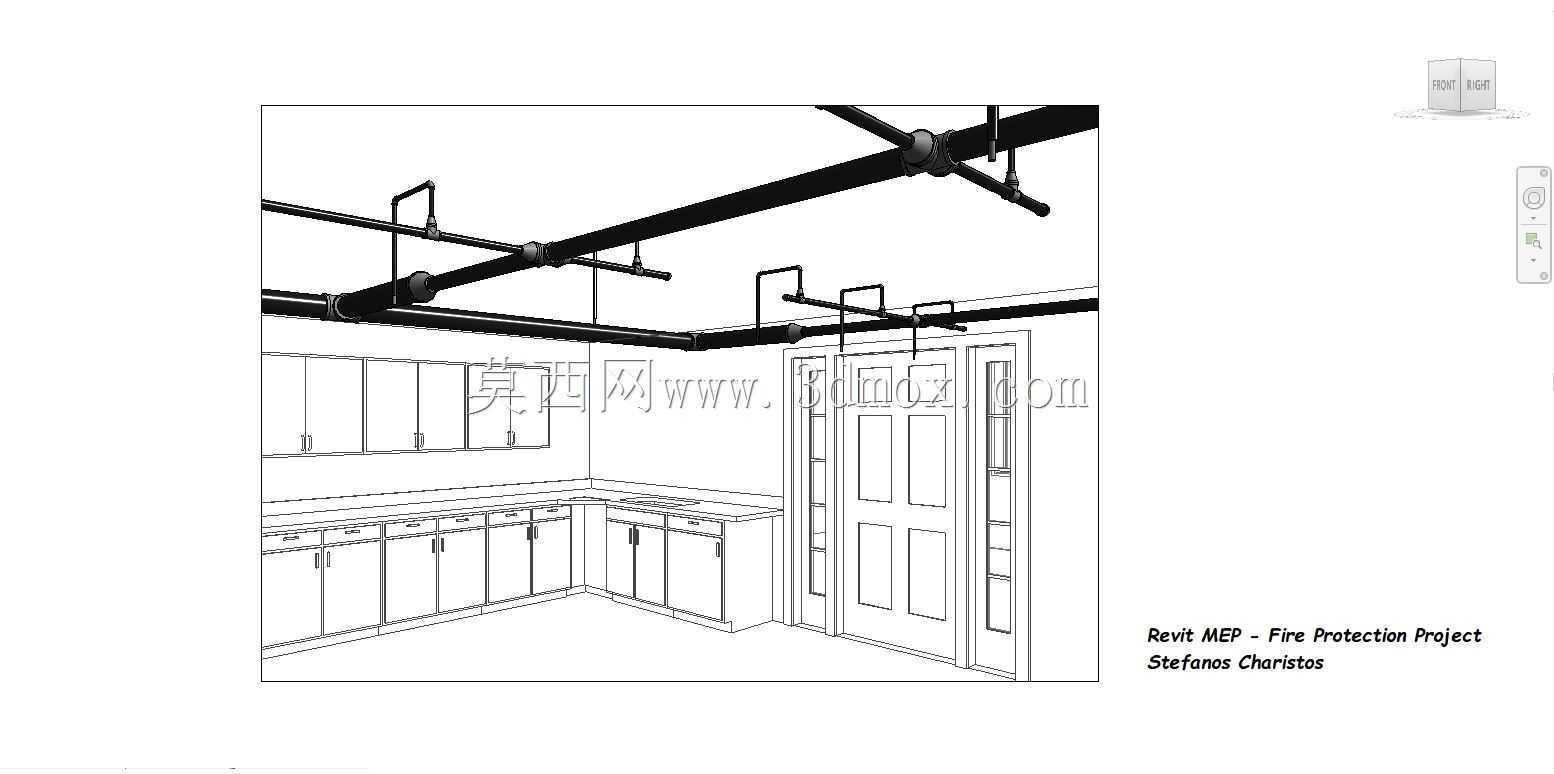

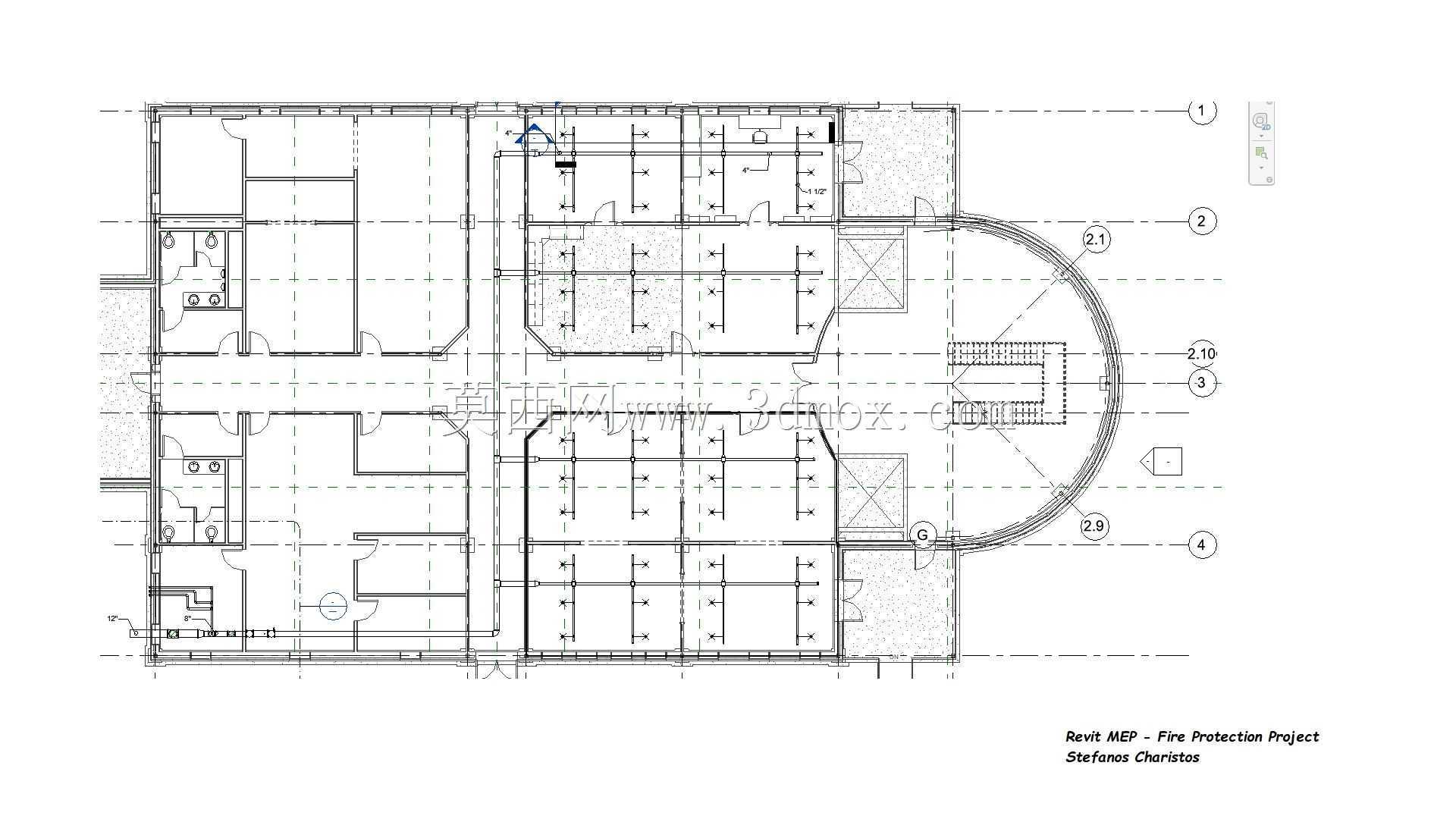

　　这套三维设计成果聚焦商业建筑内部消防系统的全专业协同落地，覆盖从地下管井到顶层屋面的完整消防介质输送链路，针对弧形转角区域、楼梯间核心筒、设备夹层等常规二维设计易出现管线碰撞的位置做了精细化排布。从实际工程落地角度看，设计阶段优先梳理了消防水系统与火灾自动报警系统的路由边界，将洒水喷头的布置间距严格匹配民用建筑消防防护的覆盖半径要求，在弧形外立面区域采用变角度支管接驳方式，避免直线段管道拼接带来的外立面观感缺陷与安装应力集中问题。管道系统的排布充分考虑后期运维检修空间，主管道沿建筑结构梁底敷设，预留出足够的支吊架安装点位，法兰连接位置避开结构柱与墙体砌筑区域，方便后期拆卸更换管件；支管沿吊顶内龙骨间隙排布，与电气桥架、

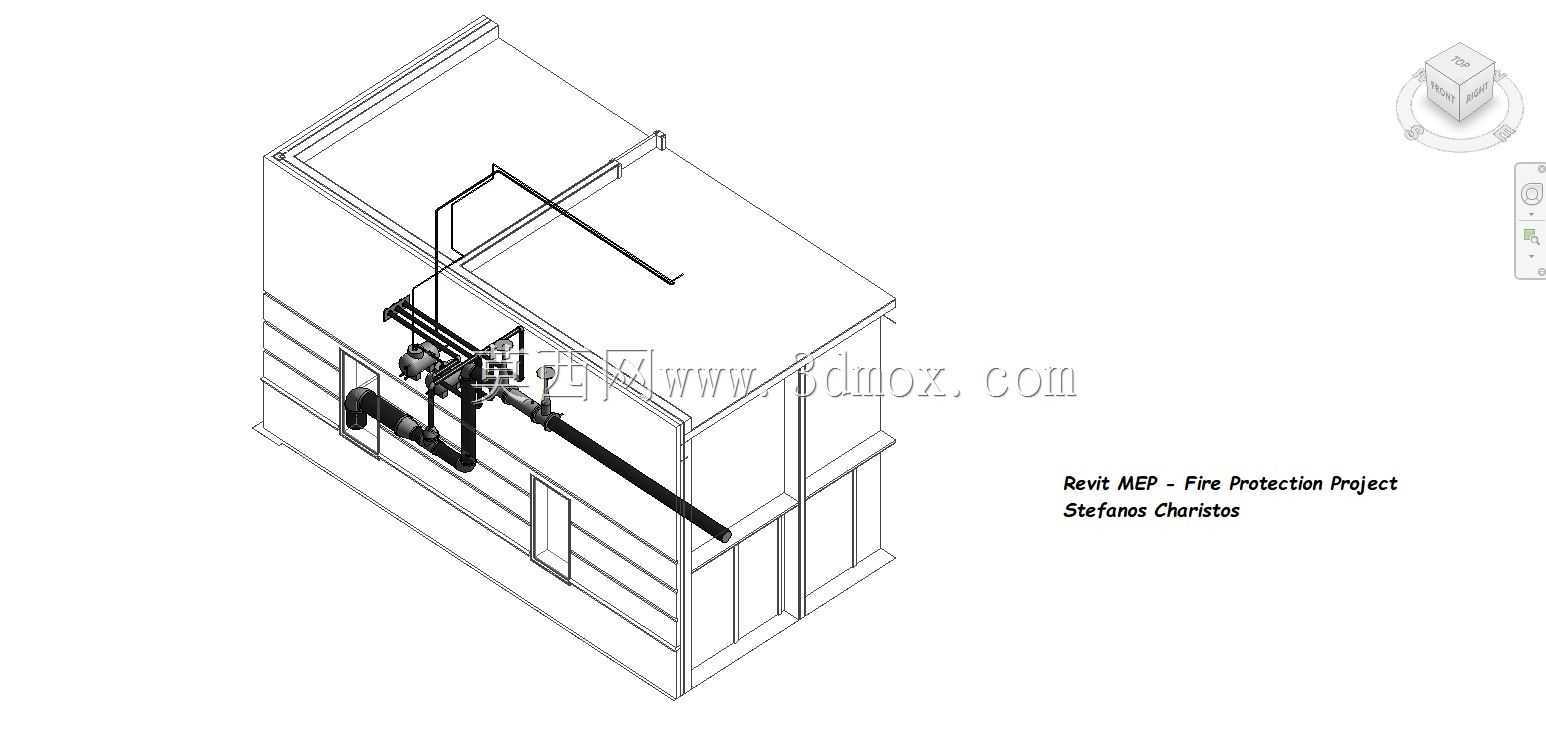

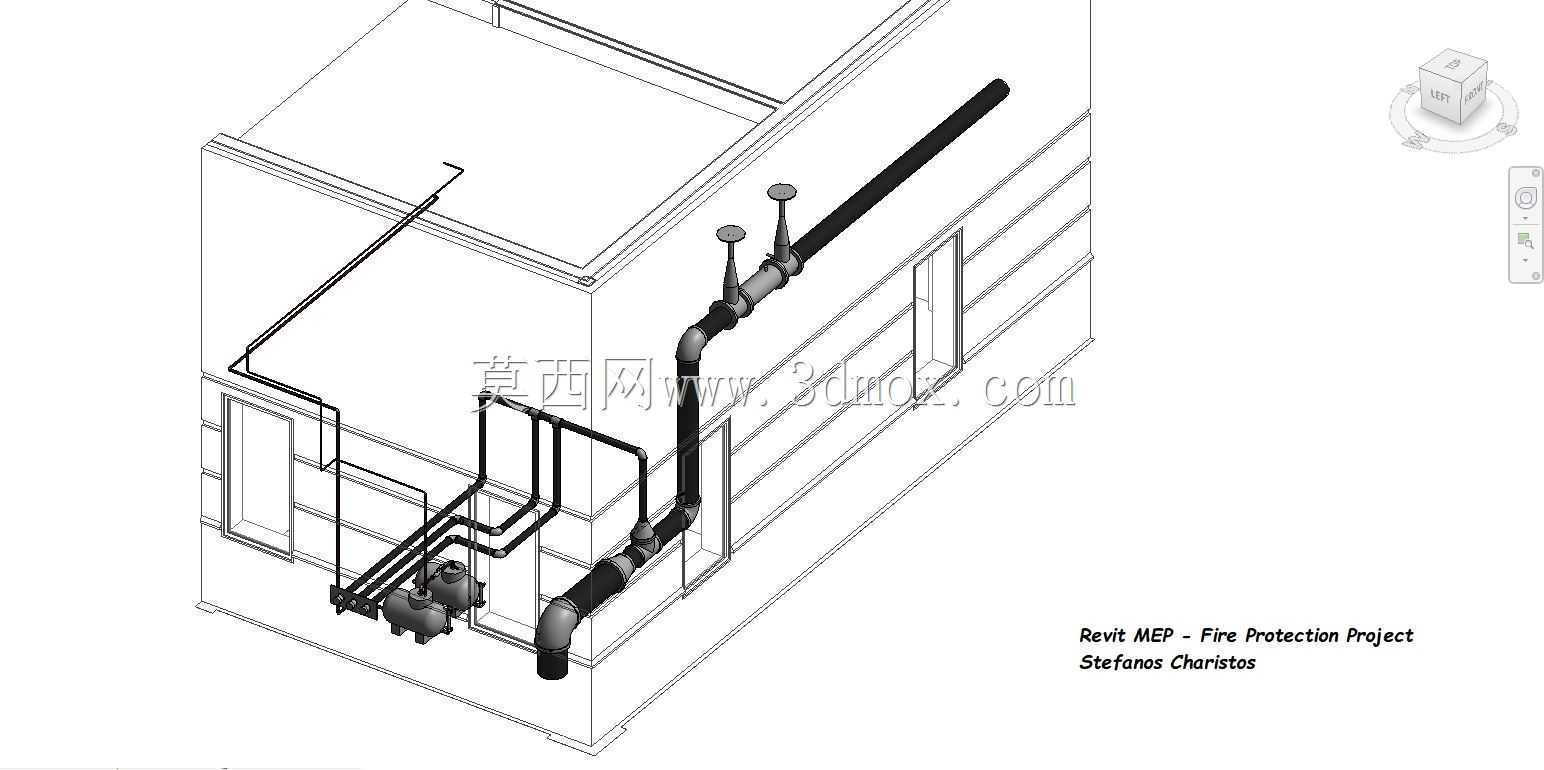

　　通风管道保持规范要求的安全间距，避免不同专业管线交叉冲突。火灾报警装置的点位布置结合建筑内部疏散路径规划，在楼梯间出入口、走廊转角、大空间区域均预留了探测器与手动报警按钮的安装接口，报警线路的路由与消防水系统的支吊架做了协同固定设计，减少后期额外打孔对结构的破坏。针对建筑底层的外接消防水泵接合器、室外消火栓接口位置，设计中明确了管道穿出外墙的防水套管安装边界，预留了室外管网接驳的操作空间，避免施工阶段出现外墙开洞位置偏差、管道接驳角度不合理的问题。整套模型在设计过程中同步校验了各类管道附件的安装尺寸，包括闸阀、水流指示器、信号阀的操作空间预留，确保后期阀门启闭、部件更换时不会受到周边管线或结构构件的阻挡；针对弧形楼梯周边的环形消防管道，采用分段预制的设计思路，每段管道的长度、弯折角度都在模型中做了精准标定，可直接导出加工尺寸用于工厂预制，减少现场切割焊接的作业量，提升施工安装效率。
