建筑配套管道布设三维设计方案

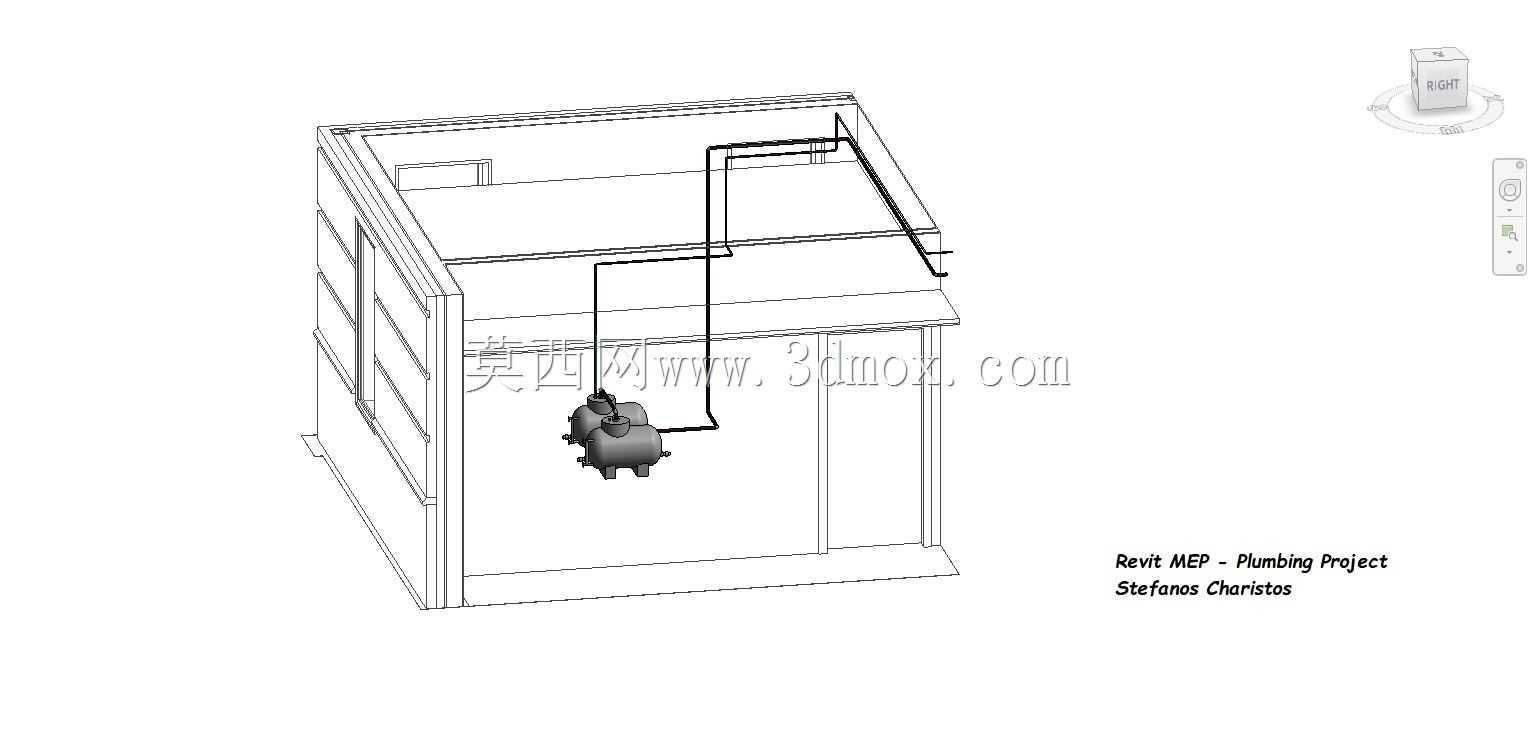

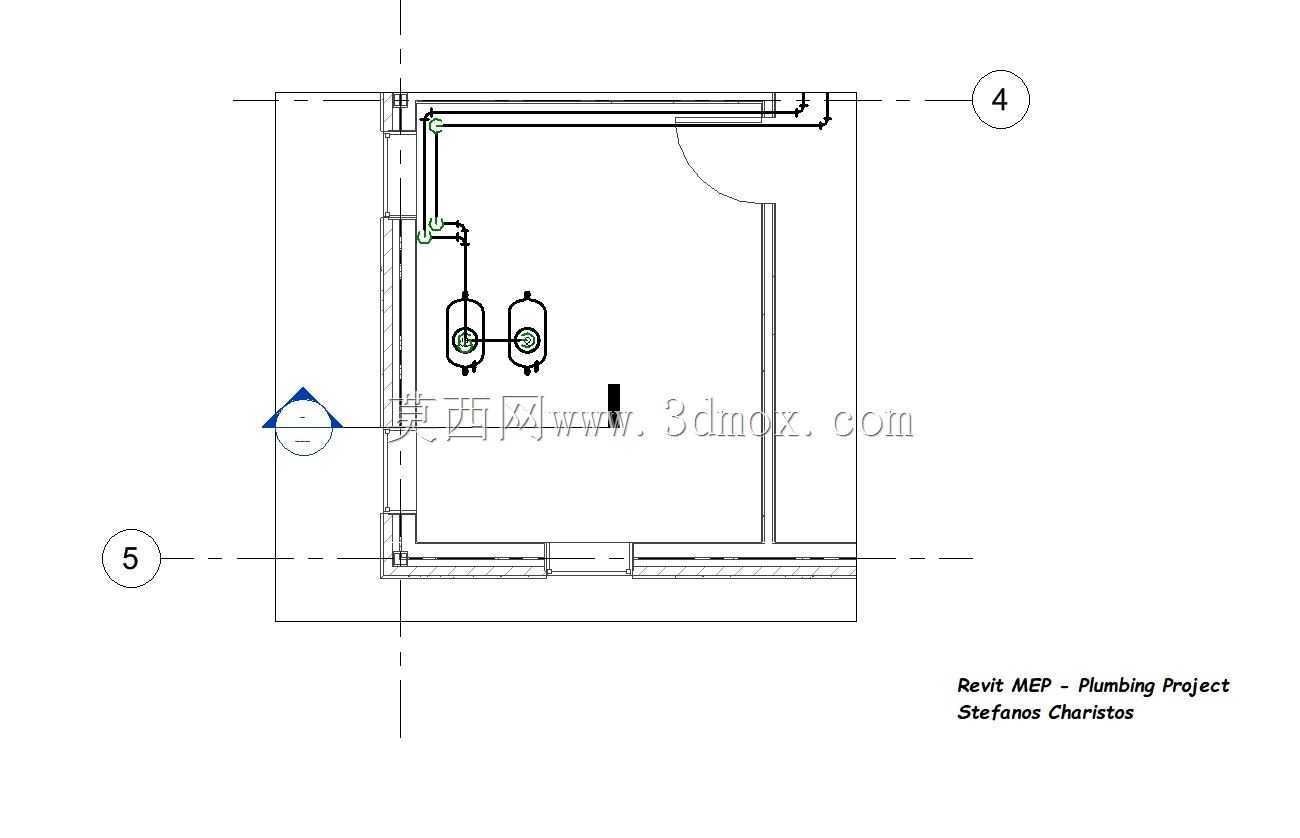

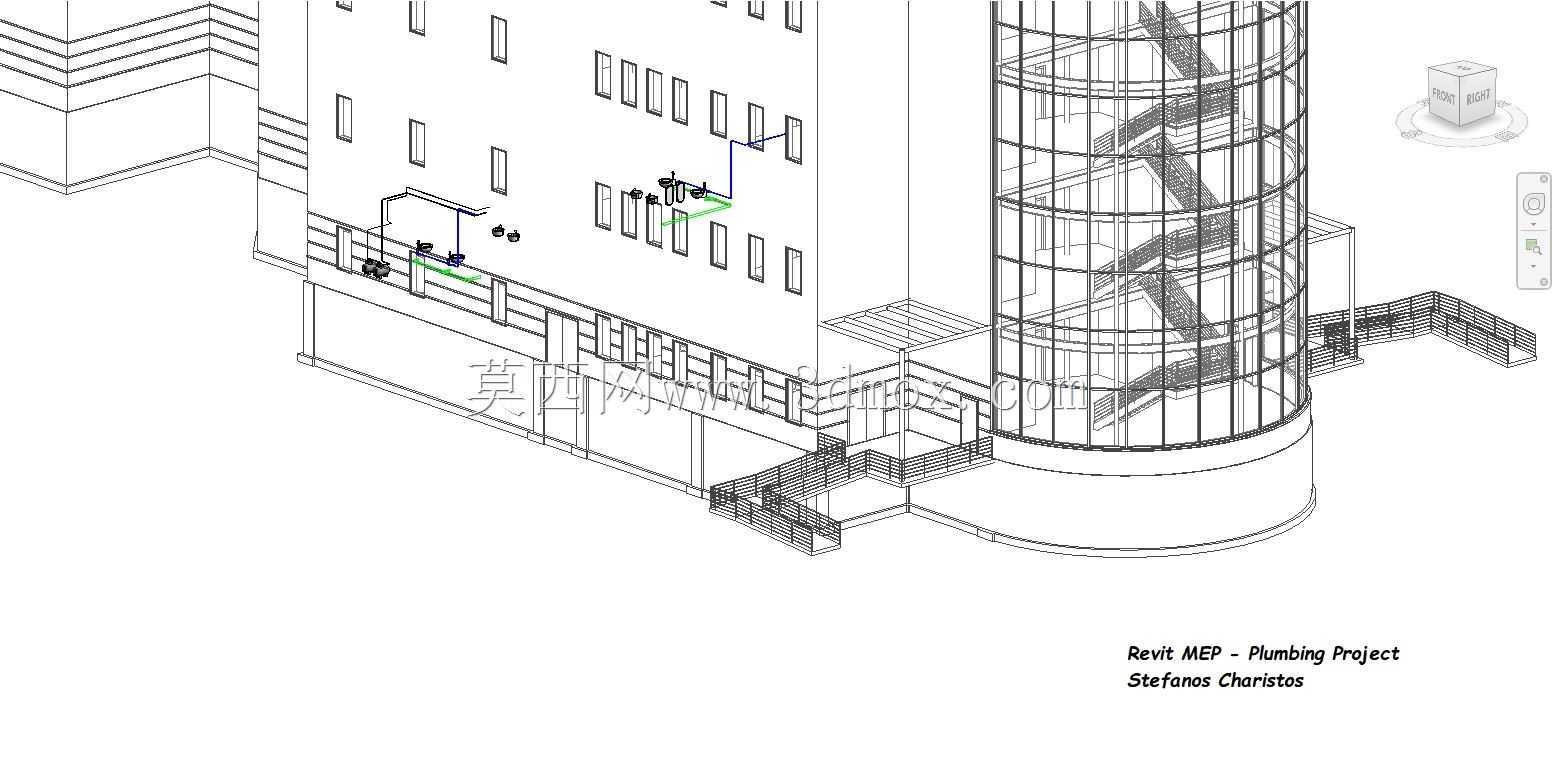

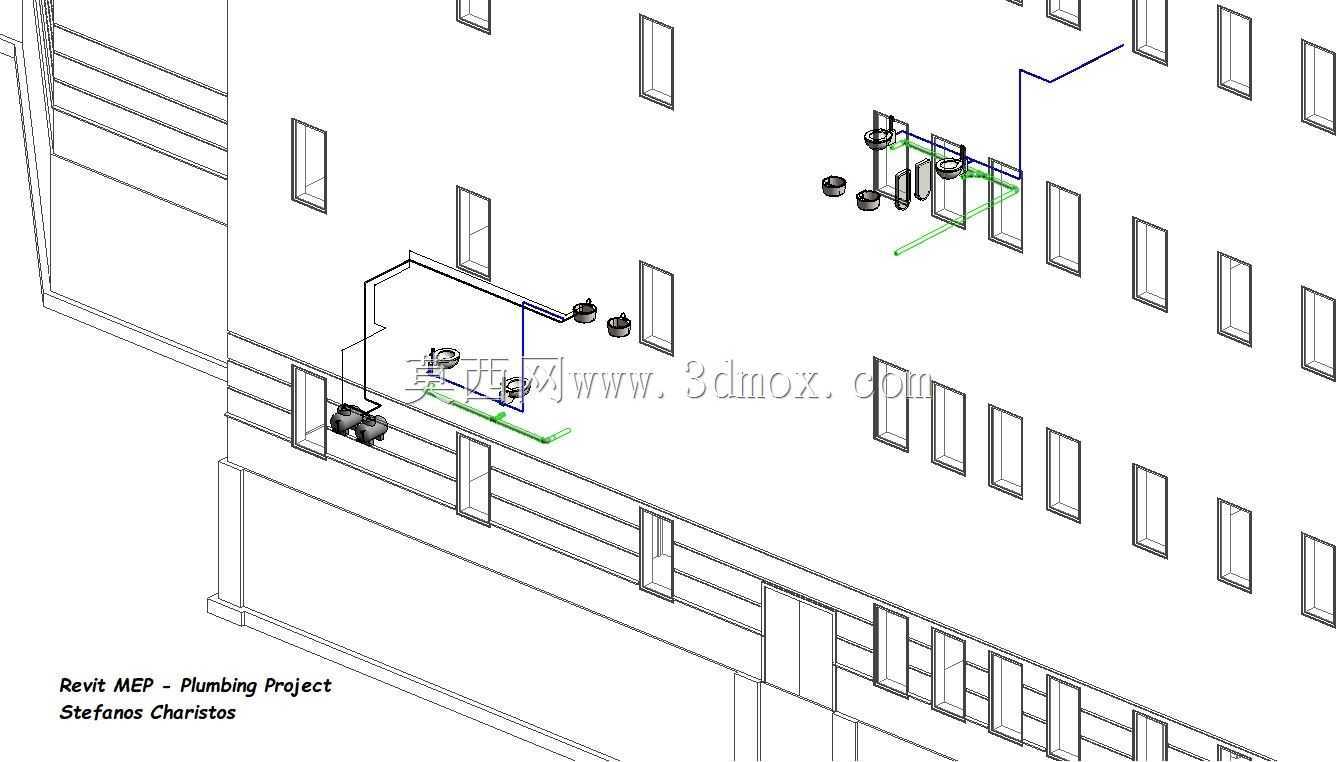

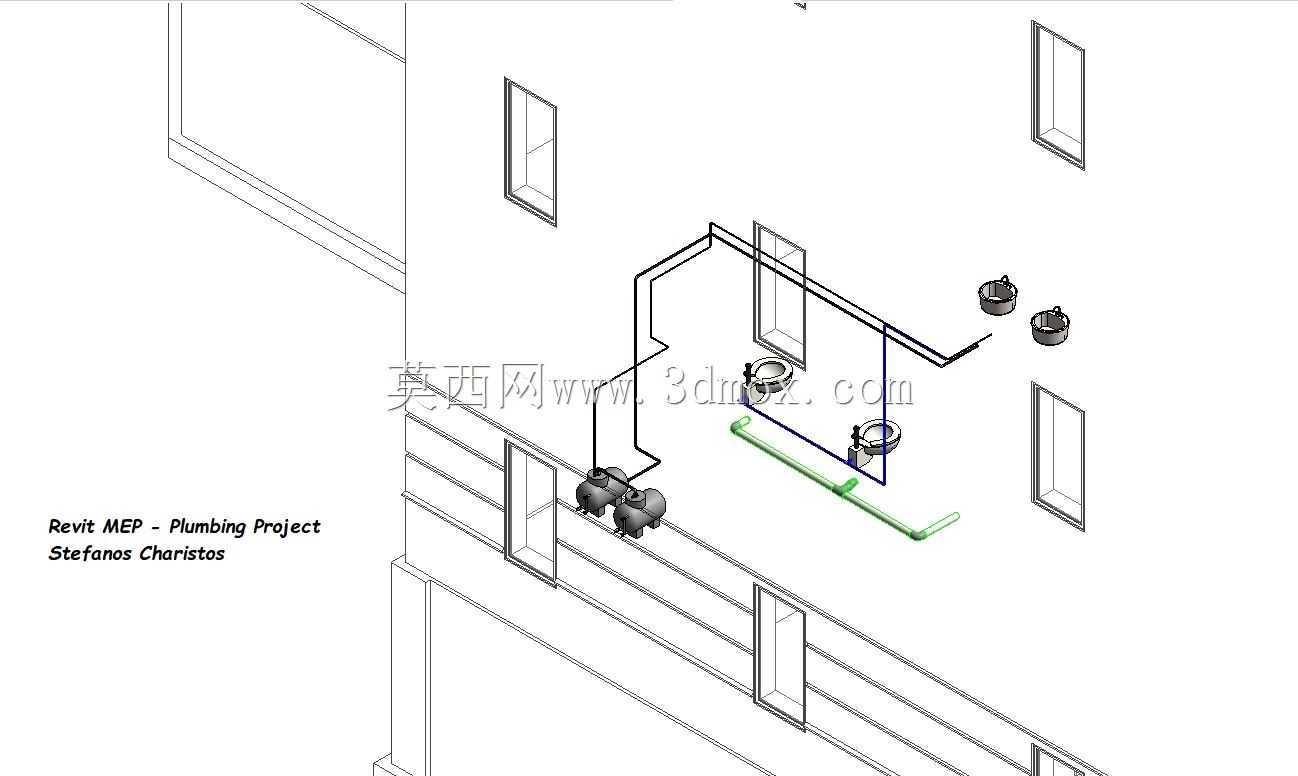

　　这套三维设计成果聚焦民用与商用建筑内部的管道系统落地需求，覆盖建筑外立面与室内公共区域的管线排布逻辑，可直接为现场施工、管线综合碰撞检查提供可视化参照。从实际应用场景来看，该设计适配多层公共建筑的给排水配套需求，包含建筑外墙入户供水管道、公共区域卫生洁具斜向排水管道、设备接驳专用管道以及管线固定支撑装置，所有管线走向均贴合建筑结构梁柱、外立面窗体的预留边界，避开了建筑疏散通道、设备吊装口的通行空间，不会对建筑原有使用功能造成干扰。设计过程中优先梳理了不同功能管道的排布优先级，给水管道靠建筑外墙内侧高位布设，排水管道按坡度要求顺向排布，固定装置的安装点位全部对应建筑结构承重墙、构造柱的受力位置，避免在轻质隔墙、装饰面层上设置承重支撑，

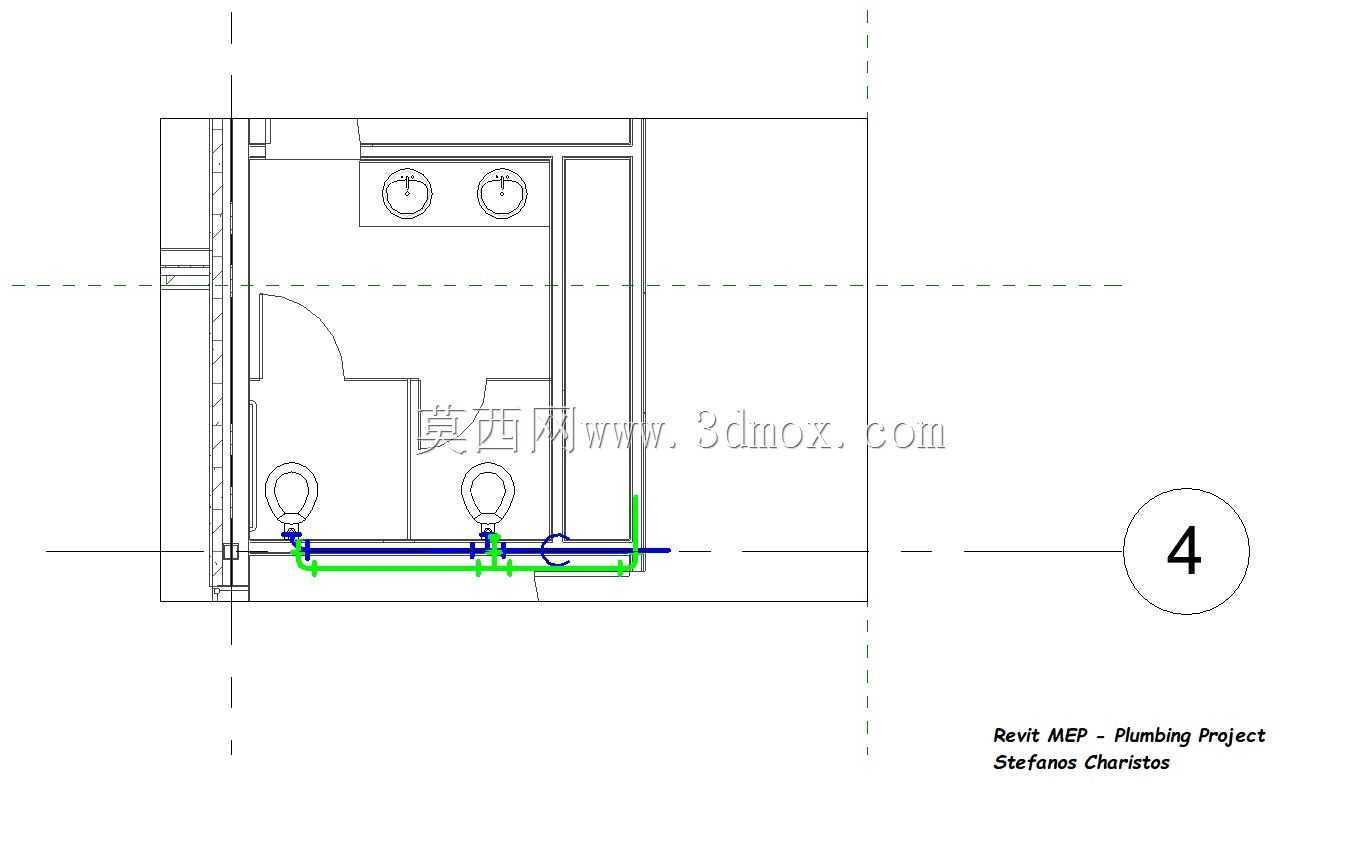

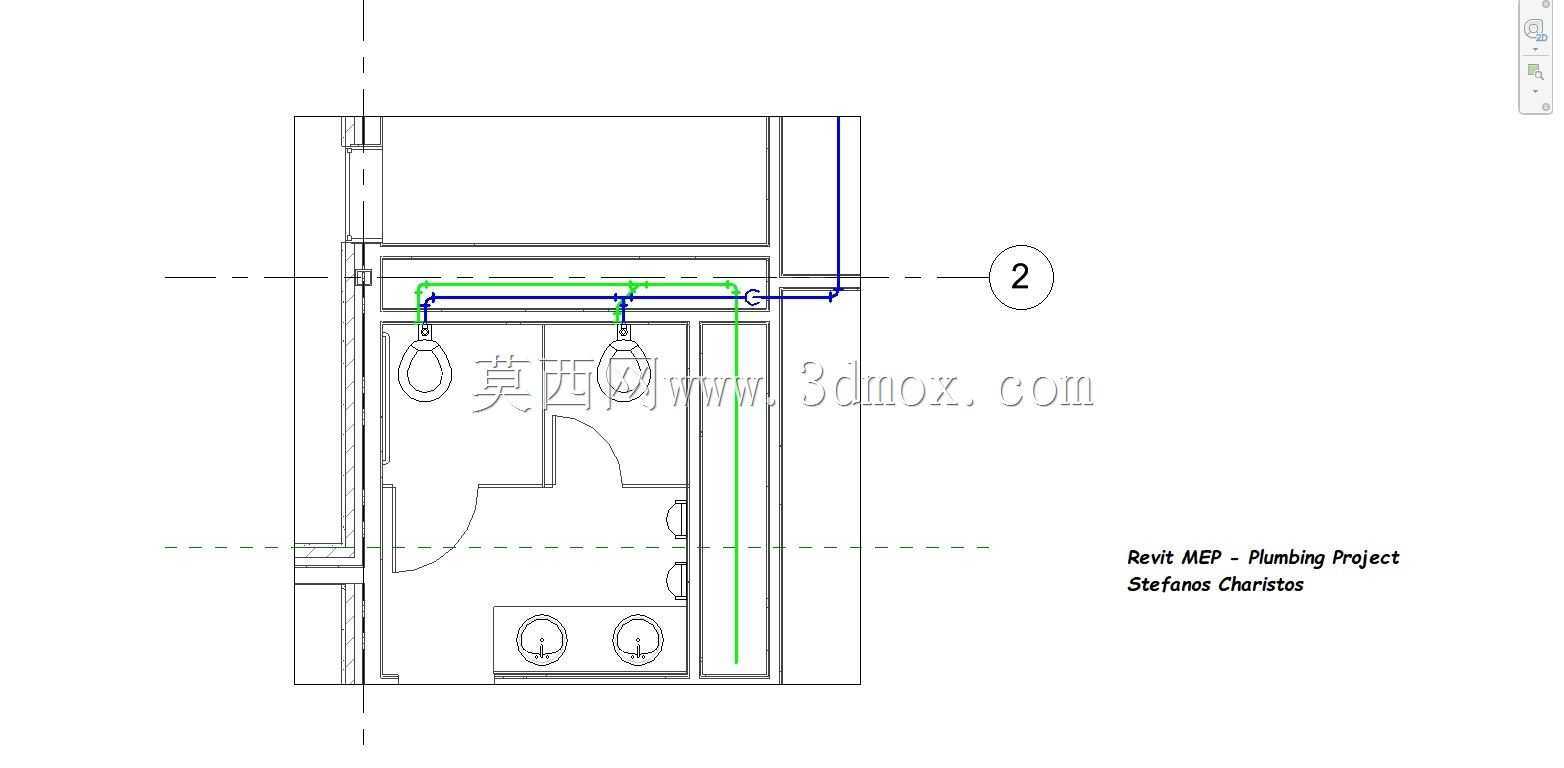

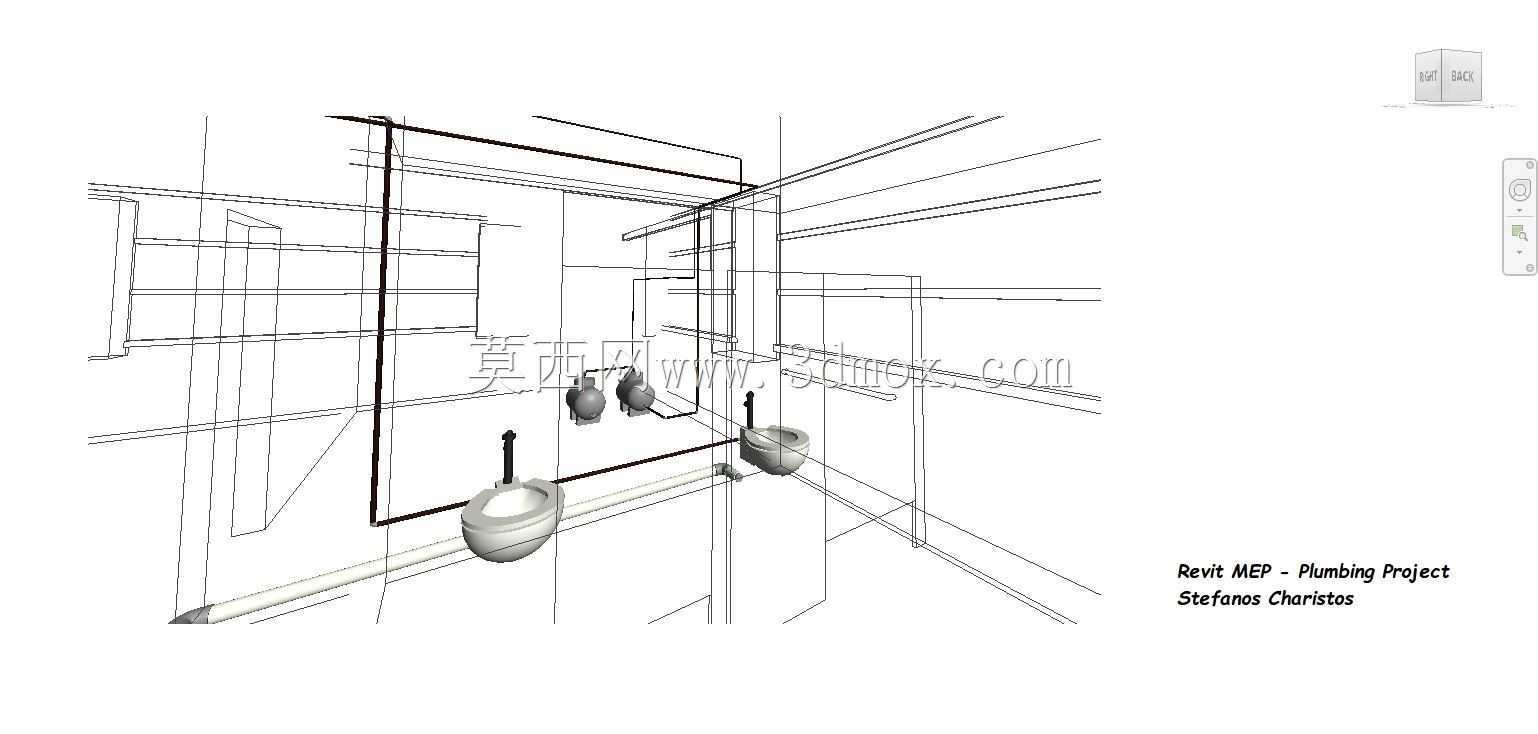

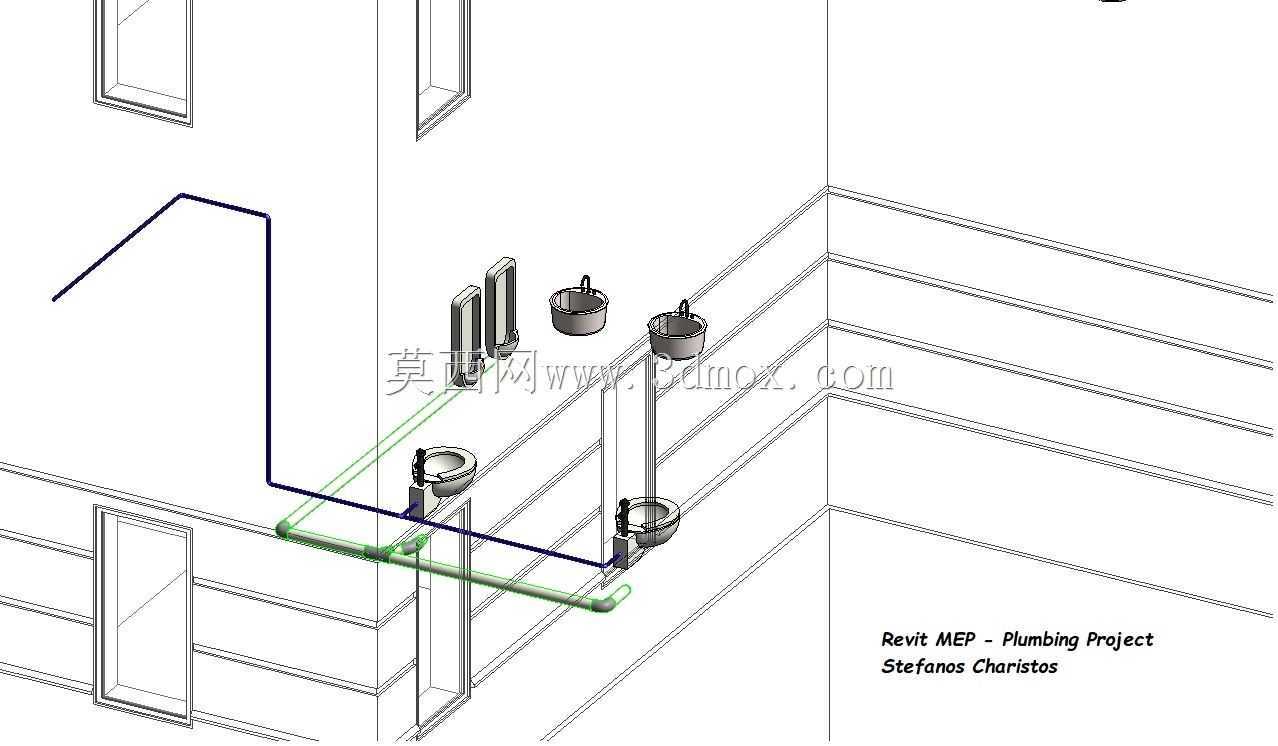

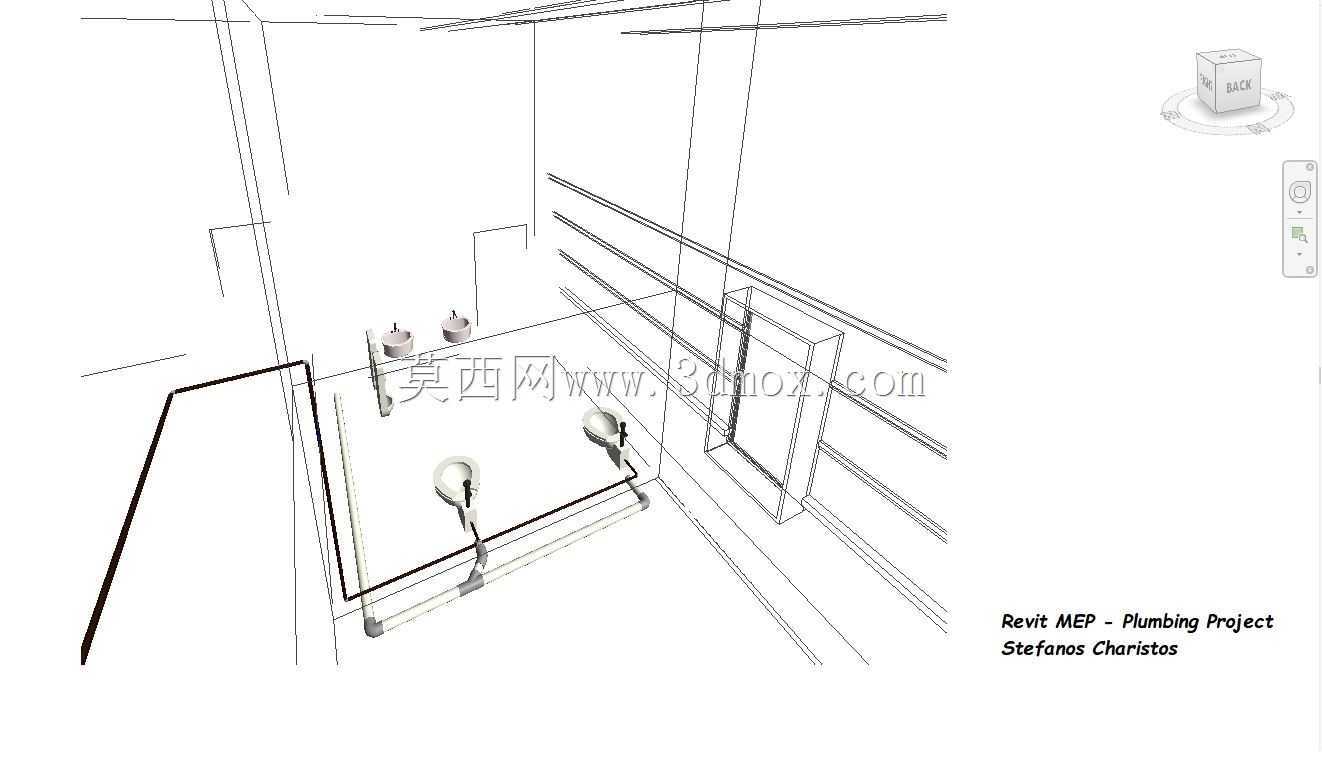

　　从根源上降低后期管线脱落、渗漏的风险。针对家用供应管道的入户段，设计中预留了足够的检修操作空间，管道与建筑外立面窗体的水平距离满足安装操作要求，不会遮挡窗户开启扇的活动轨迹，也为后续水表、阀门等配件的加装预留了安装余量。卫生斜坡管道的坡度设置严格匹配排水流量需求，管道转弯处全部采用大曲率弯头衔接，减少排水过程中的阻力与堵塞概率，管道与建筑外立面装饰层的间隙控制在合理范围，既方便后期保温层施工，也不会因间隙过大影响外立面美观。附加管道的布设整合了消防支管、设备冷凝水管等配套管线的走向，所有管线统一排布在公共区域的管廊预留空间内，与建筑内部的强电、弱电桥架保持安全间距，避免不同专业管线交叉碰撞。

　　整套设计的管线排布逻辑充分考虑了现场施工的安装顺序，先安装承重固定支架再进行管道接驳，支架的安装孔位与建筑结构预埋件位置一一对应，管道接口的操作空间全部预留到位，施工人员无需额外调整管线走向即可完成装配，可有效缩短现场施工的管线调整周期，减少施工过程中的材料浪费。
