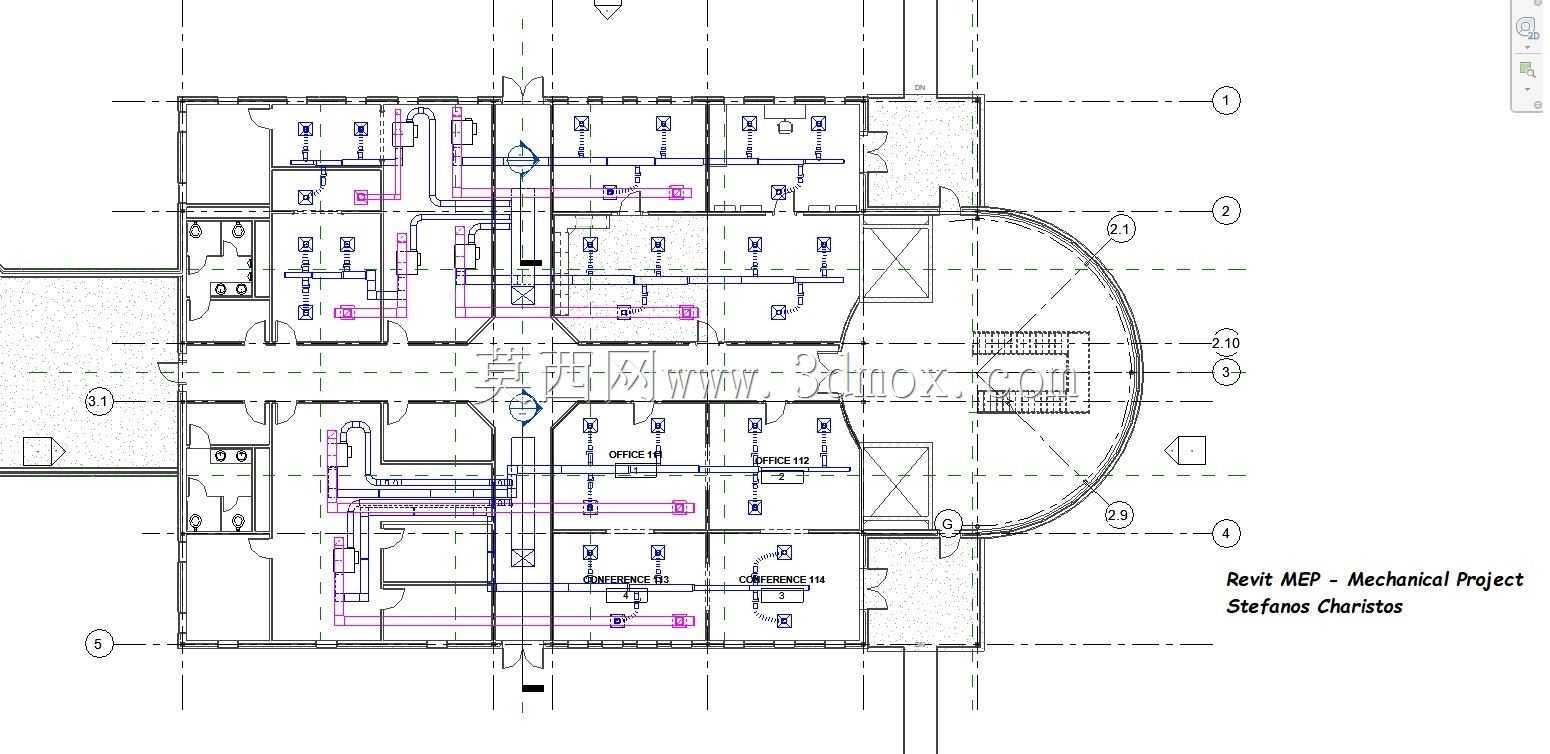

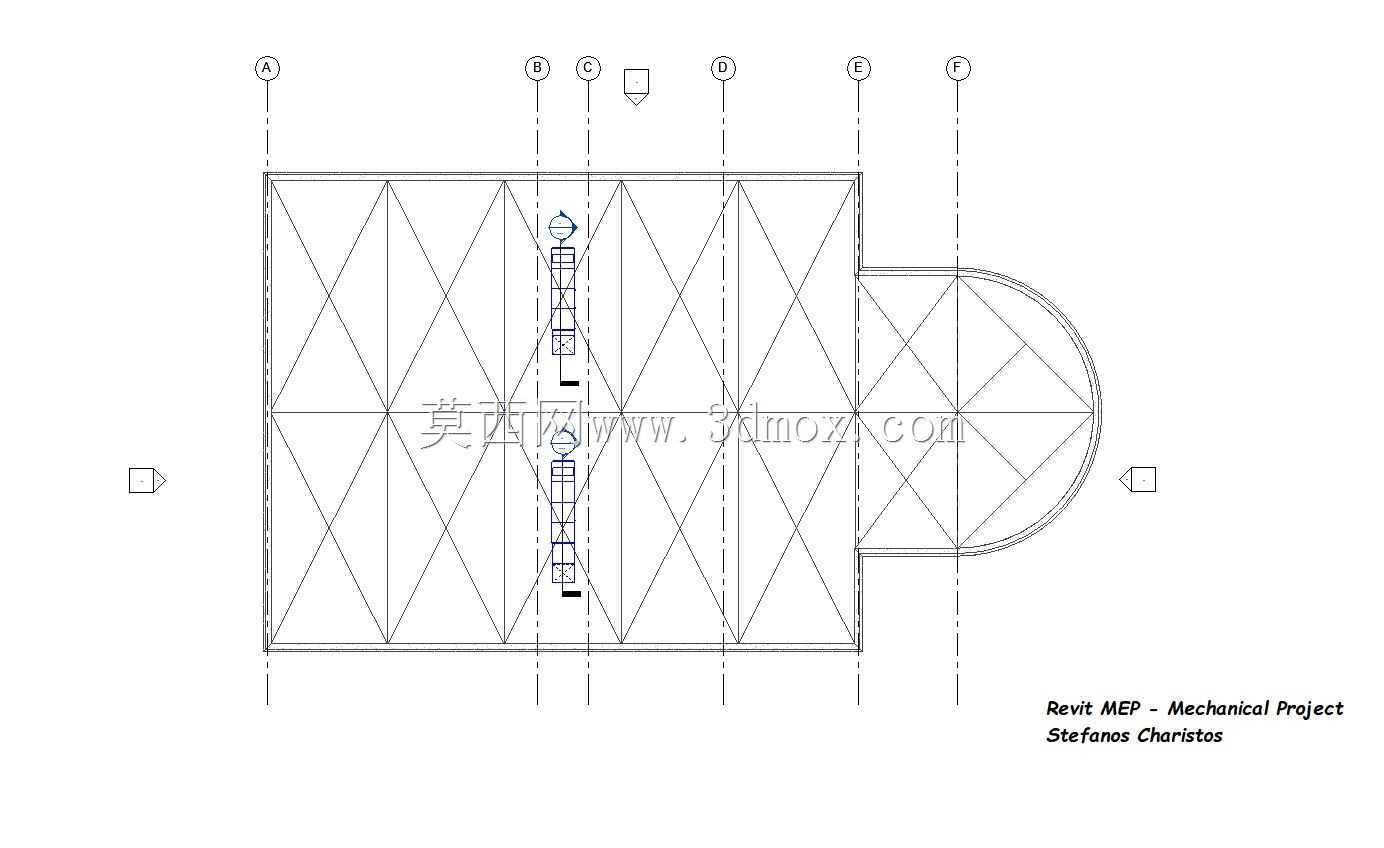

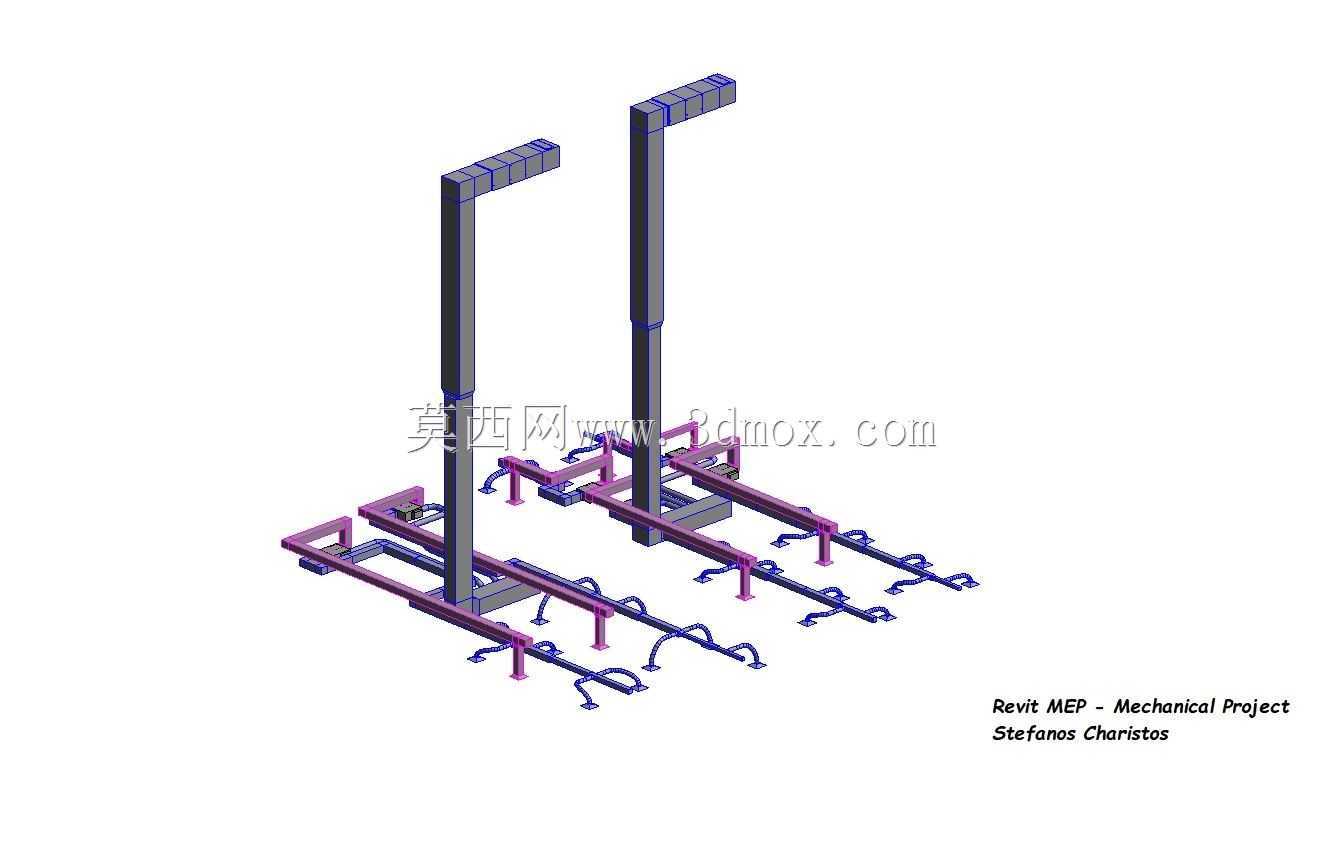

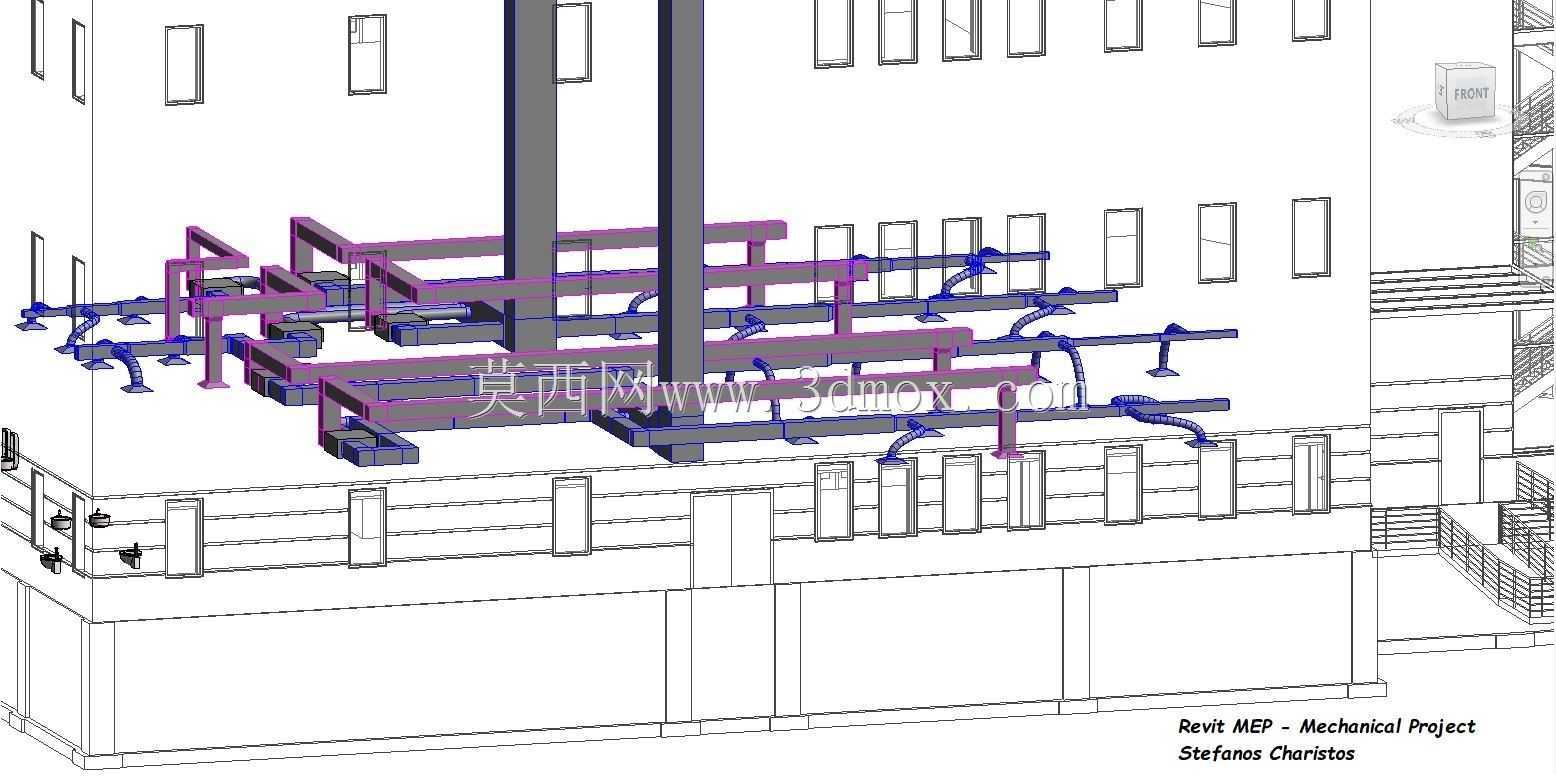

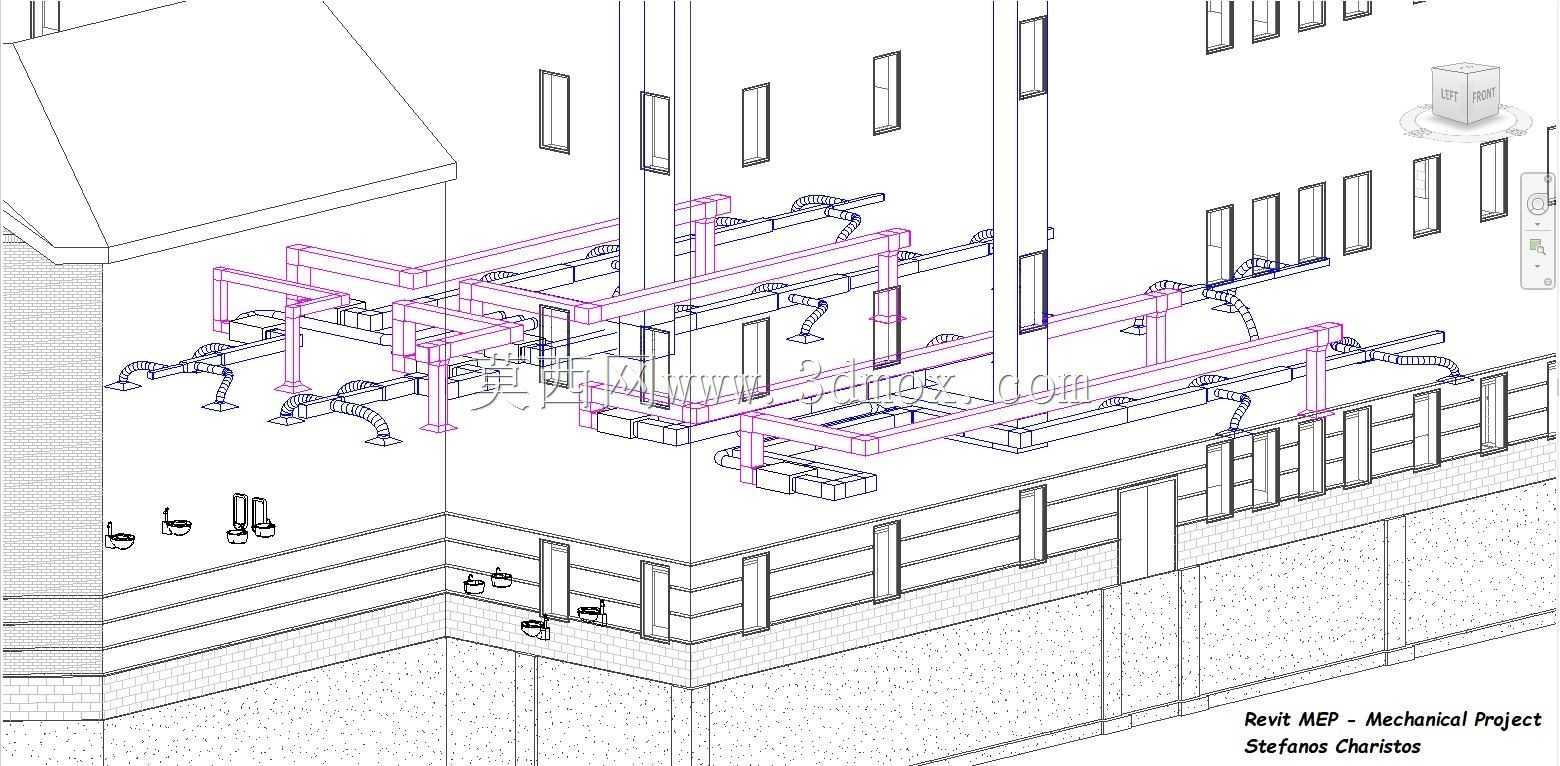

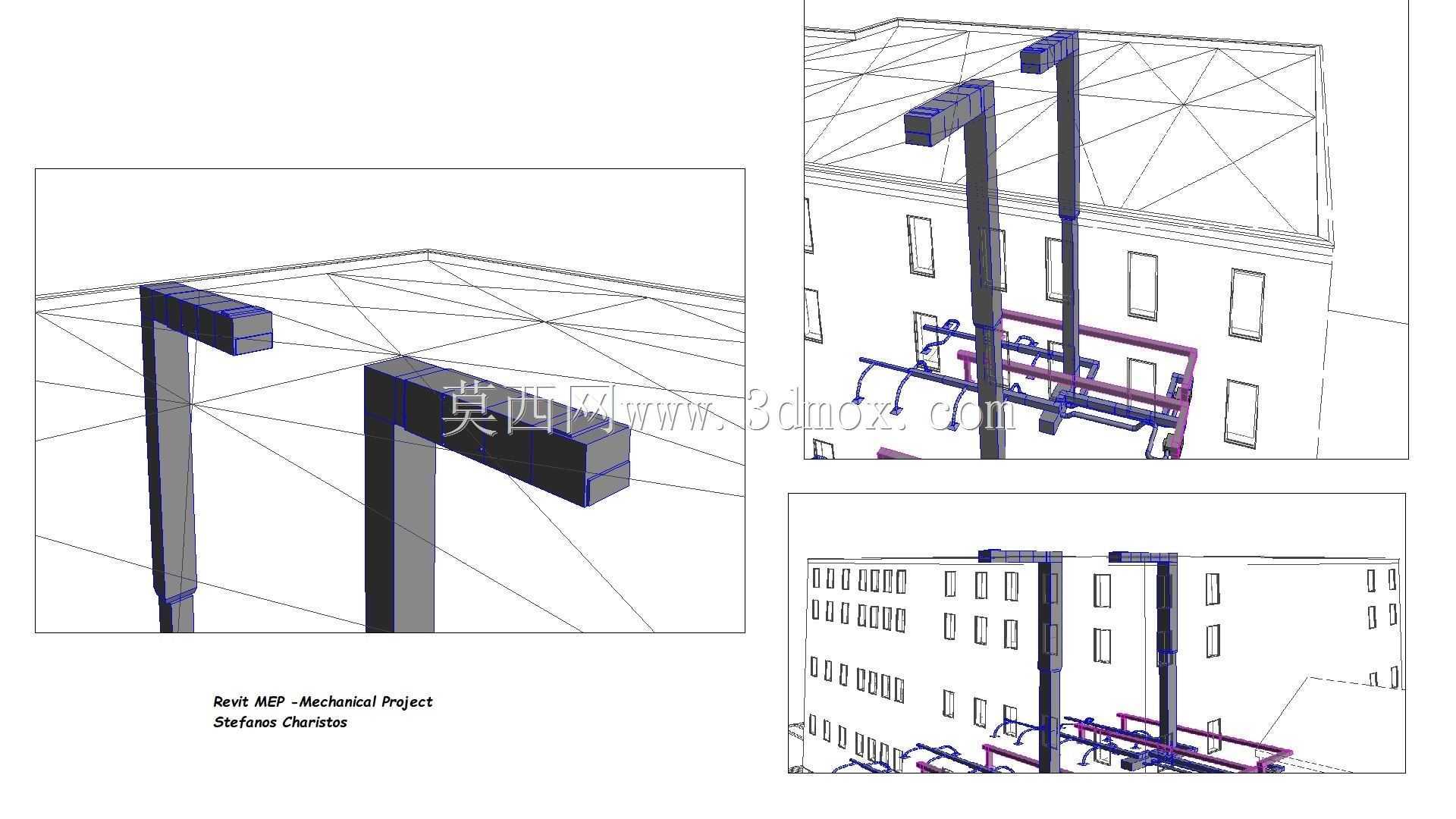

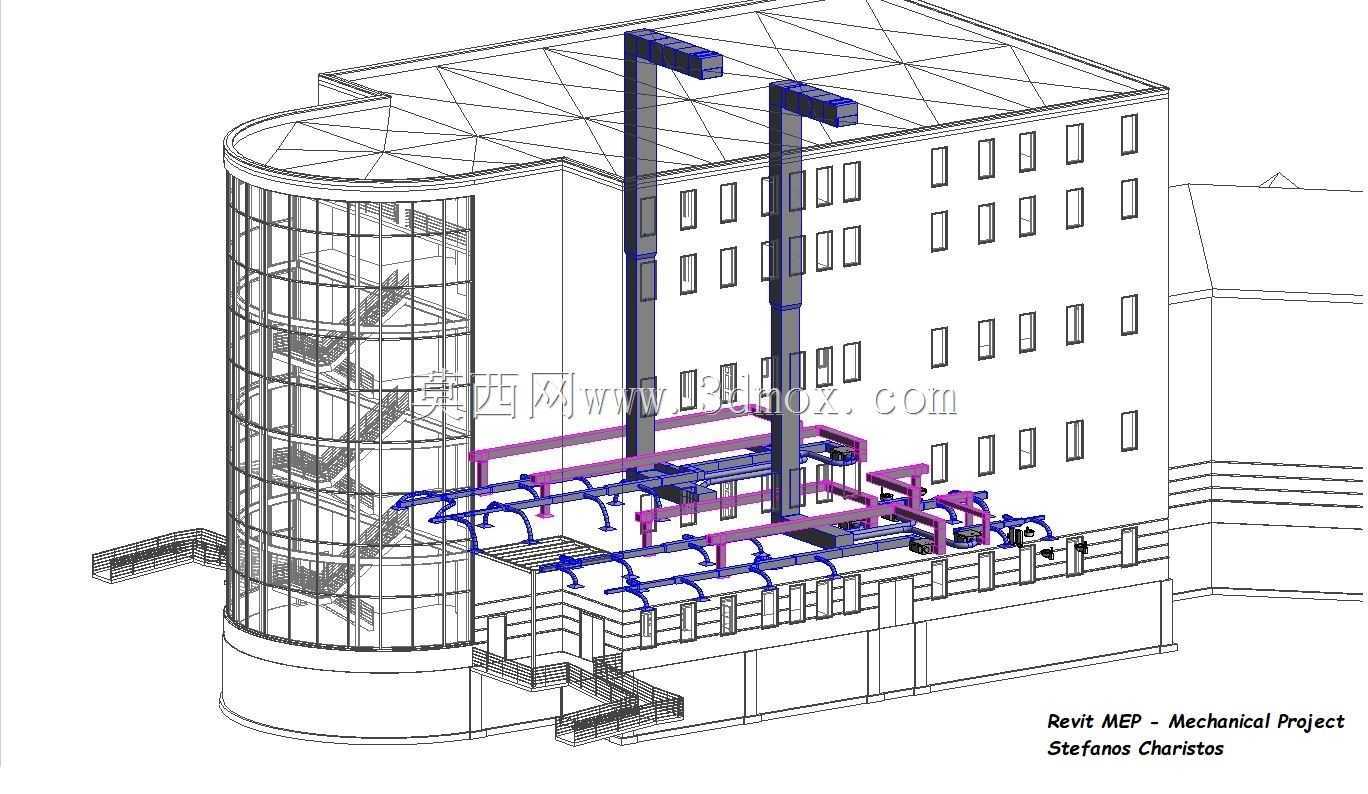

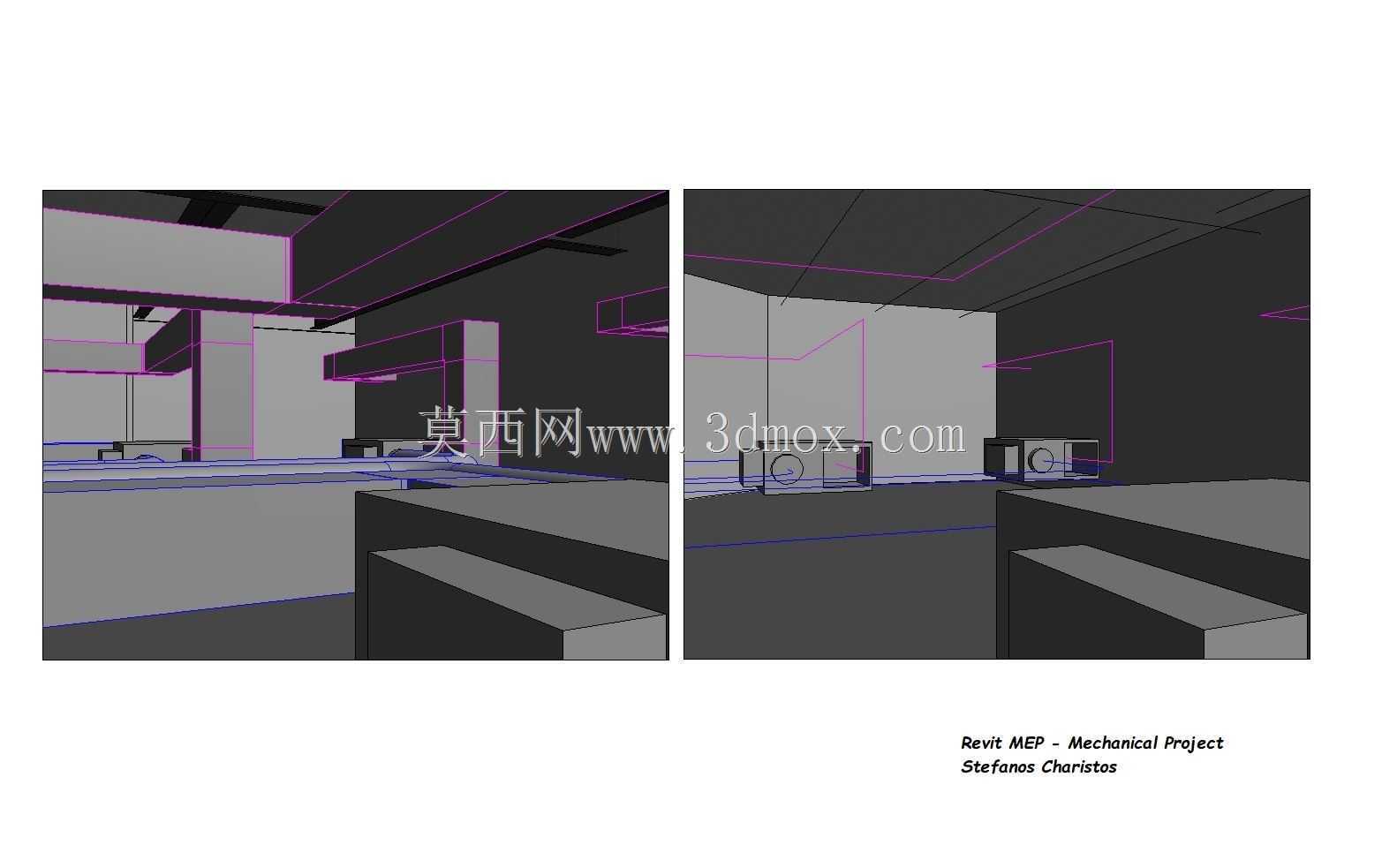

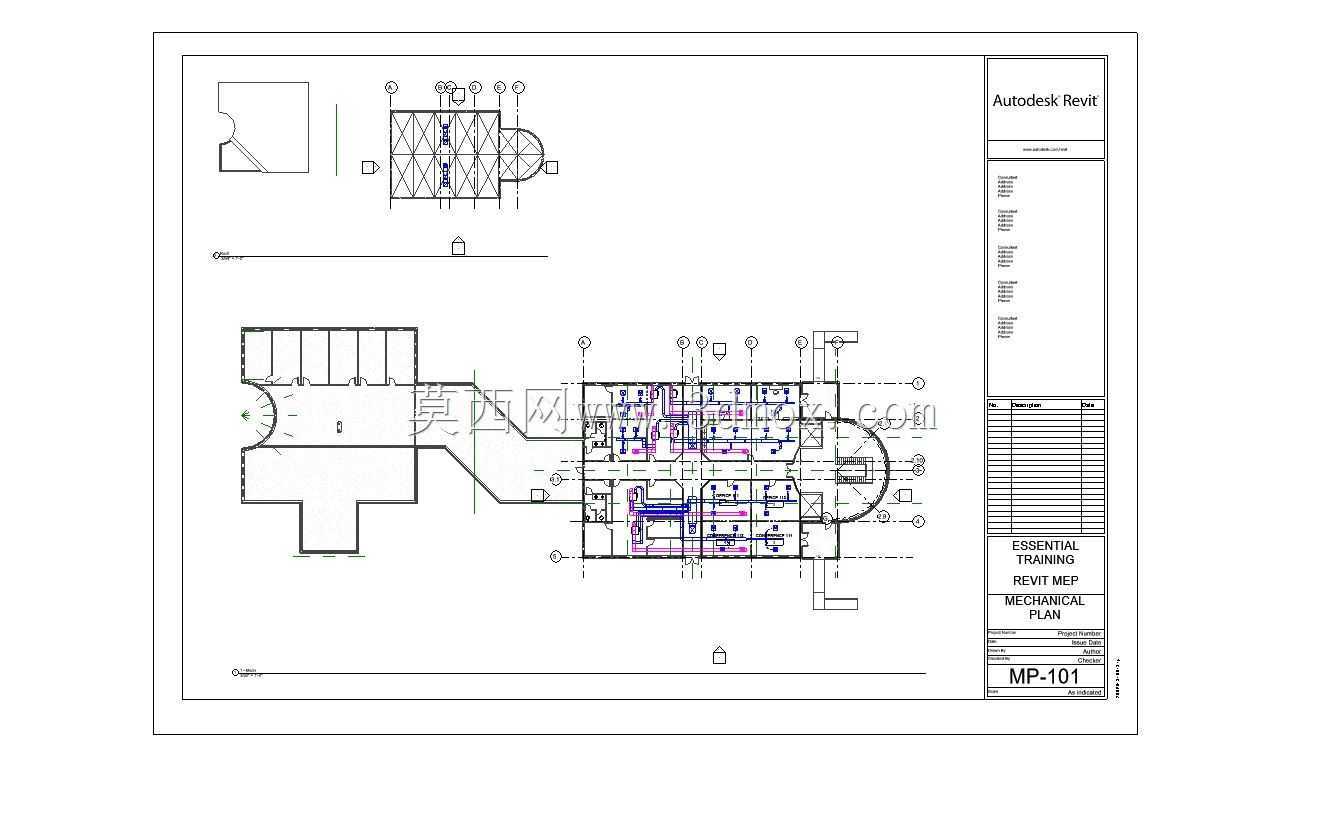

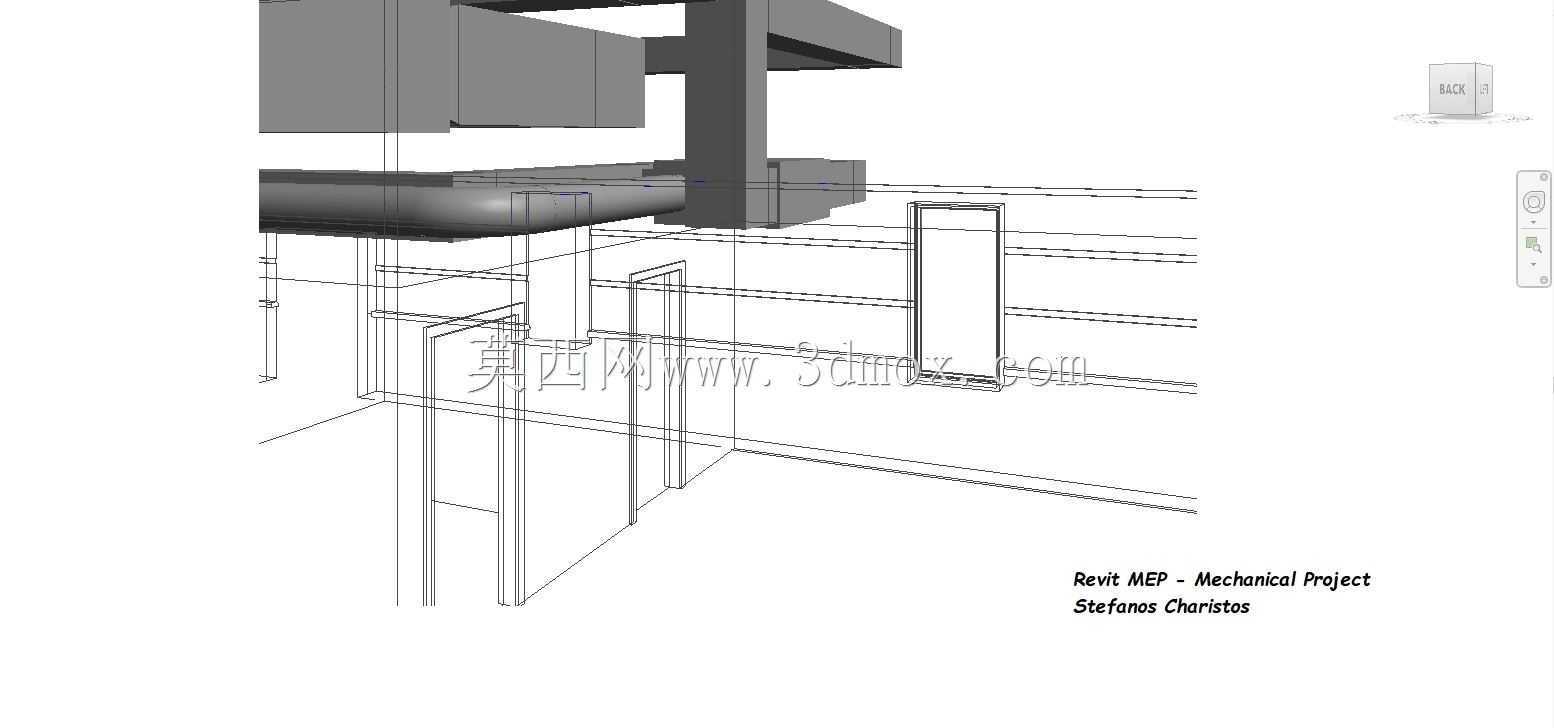

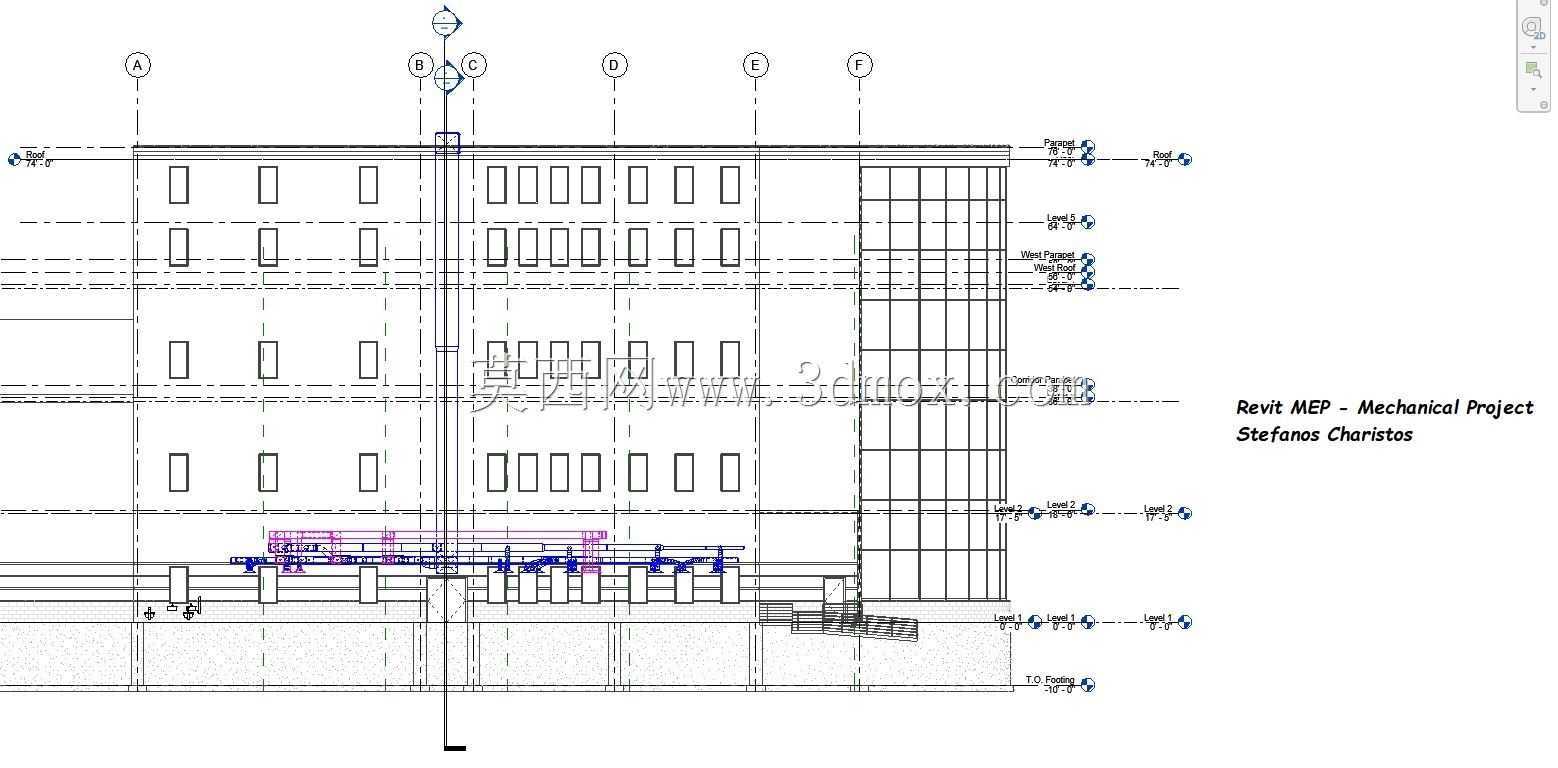

这套建筑机电系统三维排布成果,核心服务于商业类多层公共建筑的机电施工前置校验环节,覆盖建筑内暖通送风、回水输送、风道末端接驳等全链路机电系统的空间布局。从实际工程落地角度看,这类排布设计首先要解决的是管线碰撞问题,过往二维图纸阶段常出现的风管与水管打架、桥架遮挡检修空间的问题,在三维可视化排布下可提前完成规避,减少现场施工阶段的拆改工作量。设计过程中优先梳理了核心管井的竖向管线走向,两根主竖向管井分别承担主送风立管与主回水立管的输送功能,立管出井后沿建筑顶层梁下空间完成水平干管排布,干管的安装高度严格控制在梁底预留150mm安装操作空间的边界内,避免后续吊顶施工时出现标高不足的问题。水平干管向各楼层功能区延伸的支管段,

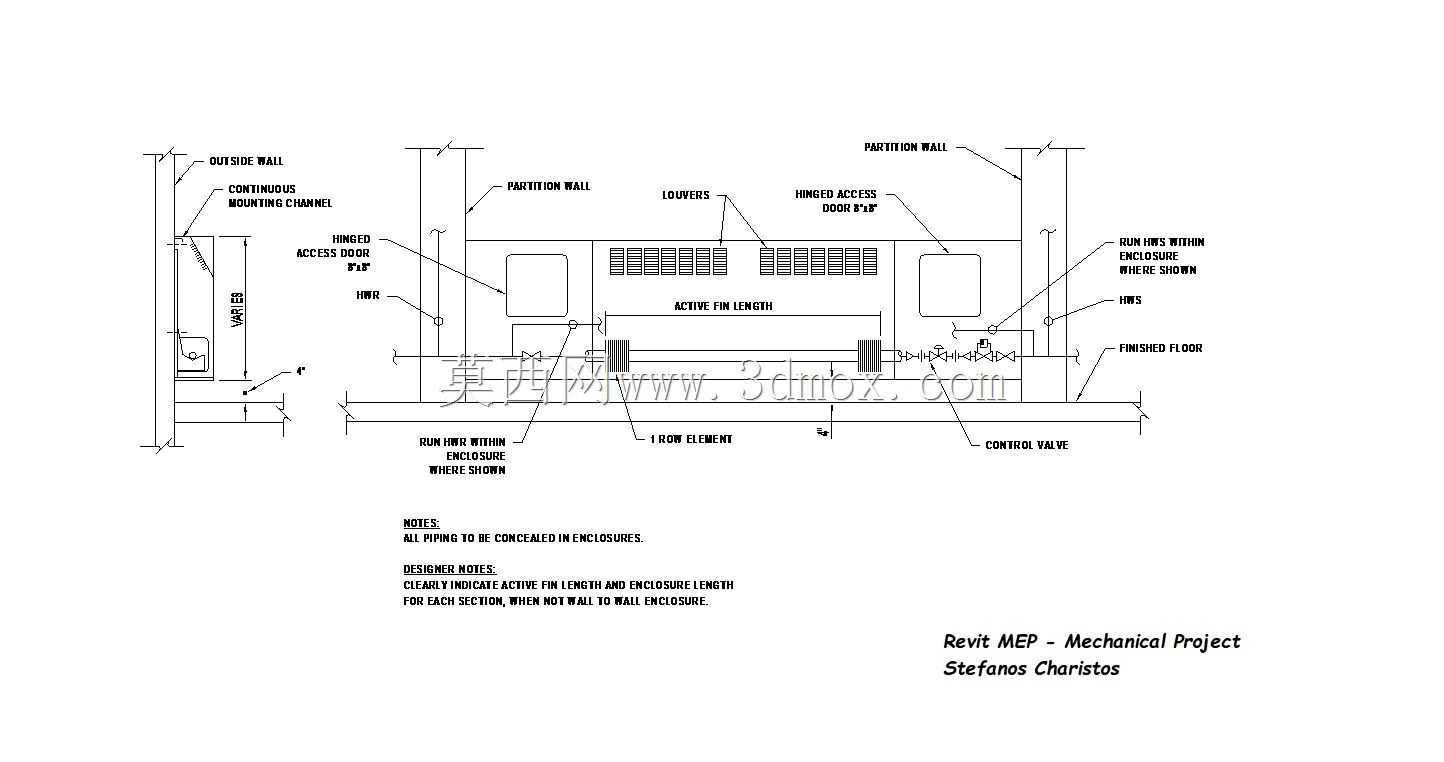

提前预留了风道末端设备的接驳接口,每个接口的位置对应建筑外立面窗间墙的内侧区域,避开窗户开启扇的传动构件安装空间,同时保证末端送风点位的气流覆盖范围满足室内换气要求。管道配件与连接件的选型全部匹配对应管径的公称压力参数,回水管道的坡度设置严格遵循流体输送要求,在干管最低点预留泄水接口,最高点设置自动排气阀安装位,避免系统运行时出现气堵影响循环效率。针对不同功能分区的负荷差异,设计阶段对管线做了明确的分区标识,对应不同区域的热负荷、冷负荷计算结果匹配对应管径的管线,避免大管径小负荷造成的材料浪费,也防止小管径大负荷导致的末端输送能力不足。管线排布时同步预留了后期检修的操作空间,主管道旁预留不小于600mm的通行检修通道,阀门、

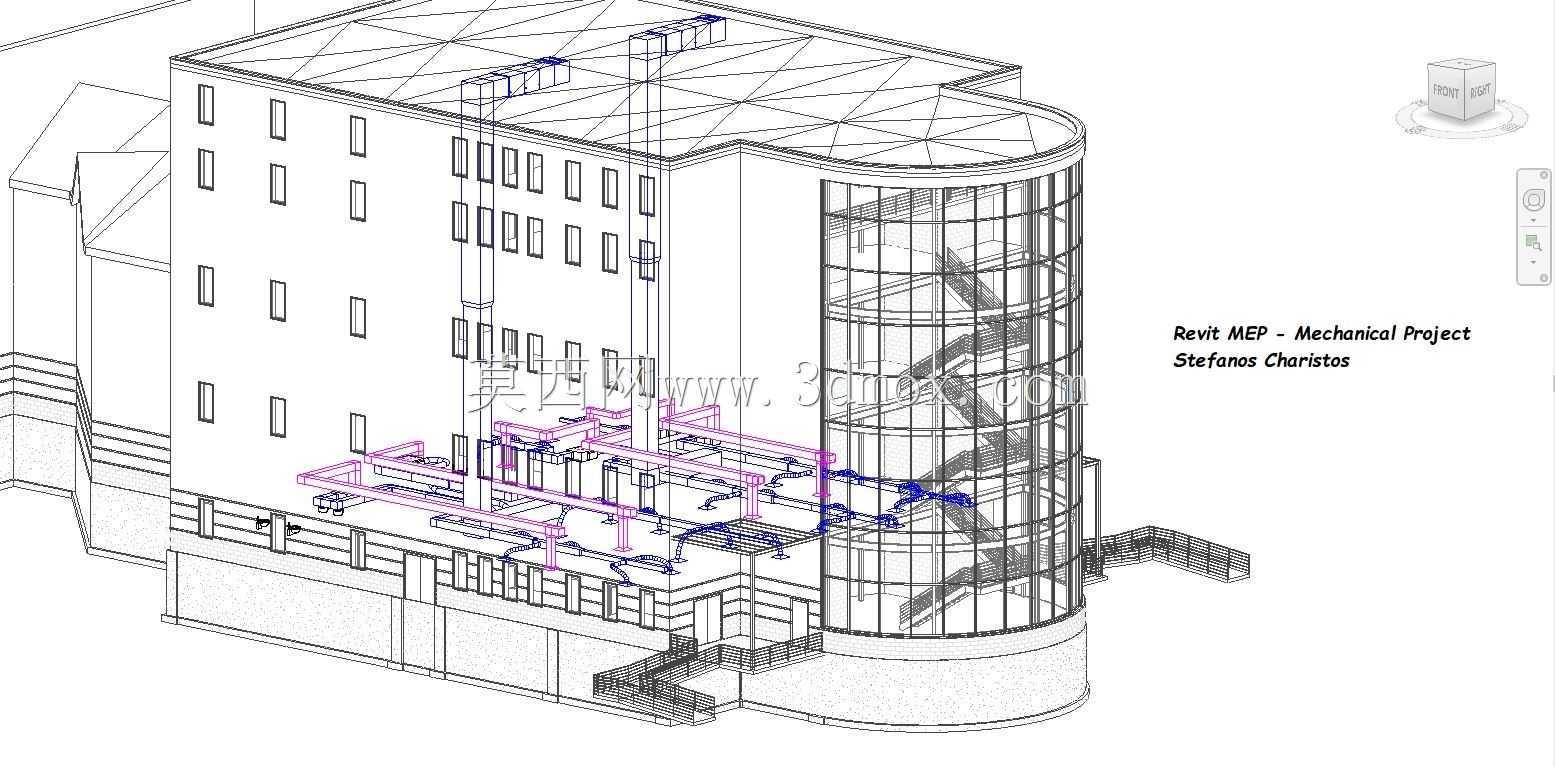

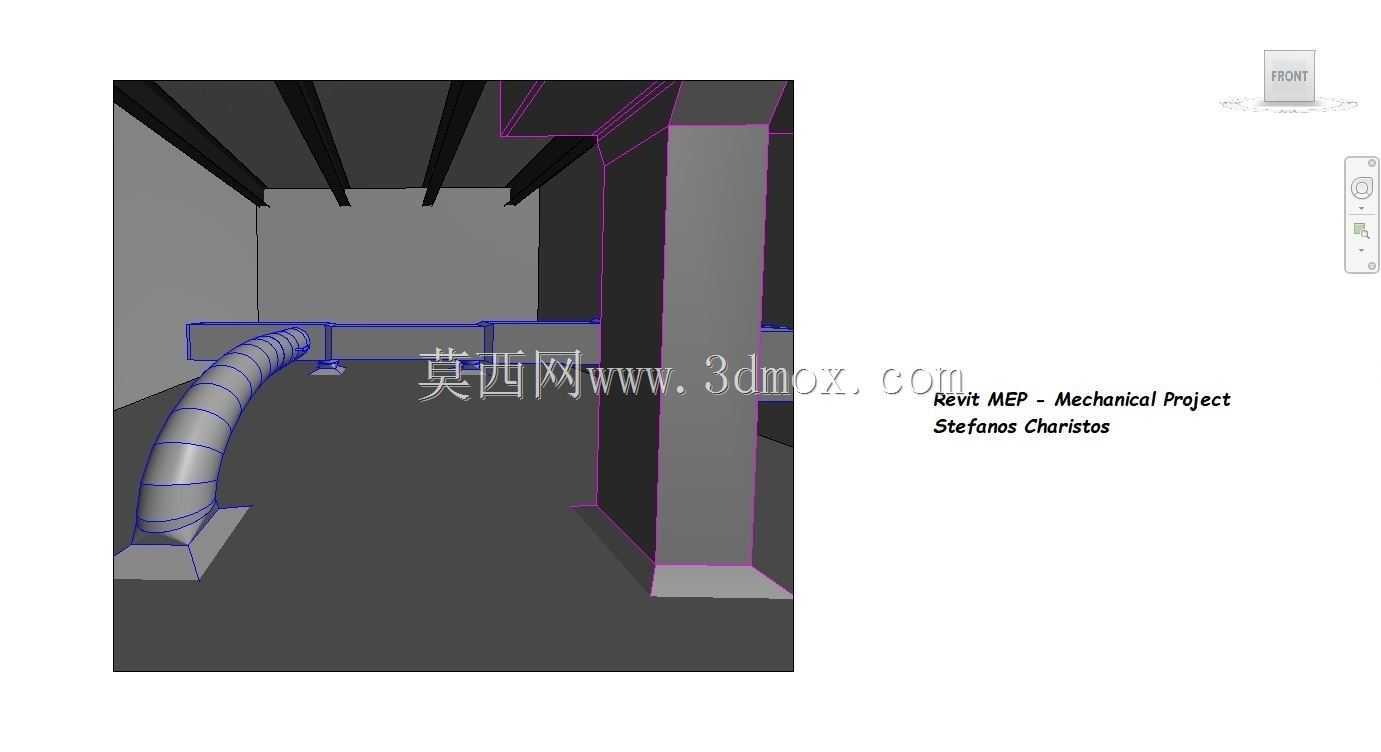

仪表等需要定期操作的部件全部布置在伸手可及的高度位置,无需攀爬即可完成操作。建筑弧形外立面区域的管线走向,完全贴合弧形结构的曲率做渐变排布,避免出现直角弯折导致的风阻、水阻增大问题,同时保证弧形区域的吊顶内部空间利用率最大化,不会因为管线外凸导致吊顶造型被迫压低。所有管线的支吊架安装点位,在三维模型中同步做了定位标记,支吊架的固定点全部落在建筑结构梁或承重墙体上,禁止固定在轻质隔墙或吊顶龙骨上,保证长期运行的结构稳定性。
