内燃机前端密封防护端盖结构设计

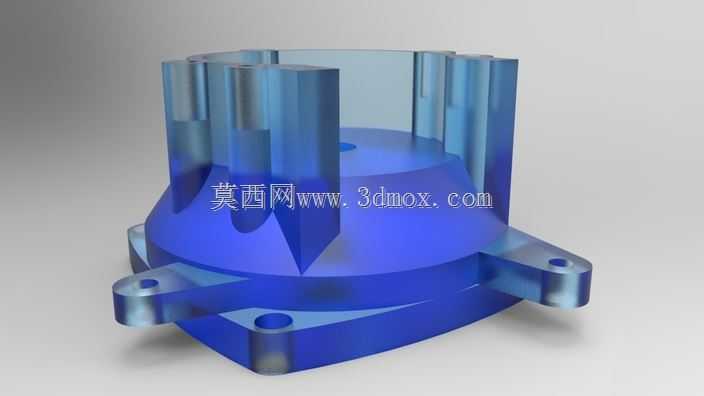

　　这款端盖主要应用在往复式内燃机的前端正时机构外侧，日常工况下需要同时承担密封、定位、防护三类核心作用，避免正时齿轮、传动皮带或者链条运转过程中被外界泥沙、灰尘侵入，同时阻隔内腔润滑油飞溅外泄，维持前端轮系的运转清洁度。从结构设计来看，主体采用锥台过渡的腔体造型，上部的多道竖向立筋并非装饰结构，一方面是为了避让前端轮系的张紧轮、皮带凸起轮廓，预留足够的运转安全间隙，避免高速运转下部件剐蹭端盖内壁；另一方面立筋沿腔体周向均匀分布，能够在不额外增加整体壁厚的前提下，大幅提升端盖的侧向抗冲击刚度，抵消发动机运转过程中产生的高频振动，避免薄壁结构长期受振出现开裂、共振异响问题。底部向外延伸的三个带孔安装耳，安装孔位的中心距、

　　孔径都严格匹配发动机缸体前端面的对应螺纹孔位置，安装时耳座背面与缸体端面贴合，配合密封胶垫实现端面静密封，孔位的公差带控制在合理范围，既保证安装时能够顺利对位，也不会因为间隙过大导致密封面压合不均出现渗油问题。设计过程中需要重点考量安装边界的避让：端盖内腔的深度要完全覆盖正时机构的前端突出量，同时外壁与周边的散热管路、发电机安装支架、冷却风扇护罩之间要预留至少5mm的安全间隙，避免整车装配过程中出现干涉，也给发动机运行时的热膨胀形变预留足够空间。材质选型上这类端盖多采用压铸铝合金或者高强度工程塑料，前者散热性能更好、刚度更高，适合大排量高负荷的内燃机使用，后者重量更轻、生产成本更低，多用于小排量乘用车动力单元。

　　结构的过渡圆角都做了圆弧处理，避免应力集中，尤其是立筋与腔体主体的连接位置、安装耳与主体的衔接位置，圆角半径控制在壁厚的0.3-0.5倍，既不会因为圆角过大导致局部壁厚不均产生缩孔缺陷，也能有效分散装配拧紧时的局部应力，避免安装过程中耳座开裂。实际装车使用中，这类端盖还要耐受-40℃到120℃的工作温度区间，低温下不能出现脆裂，高温下不能出现形变翘曲，保证密封面的平面度始终维持在允许范围内，长期使用不会出现密封失效问题。
