DN25螺纹连接式工业压力传感接头结构

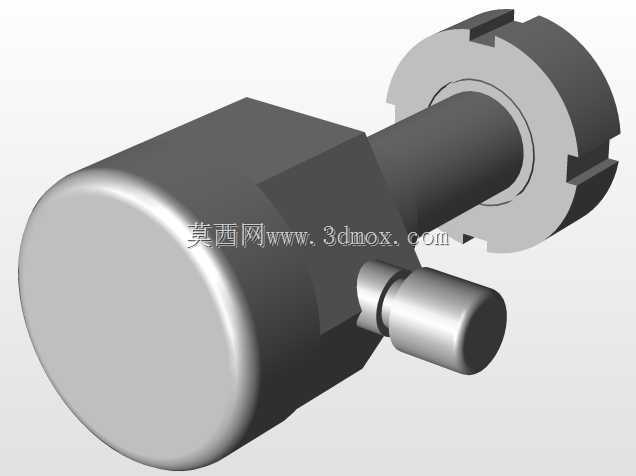

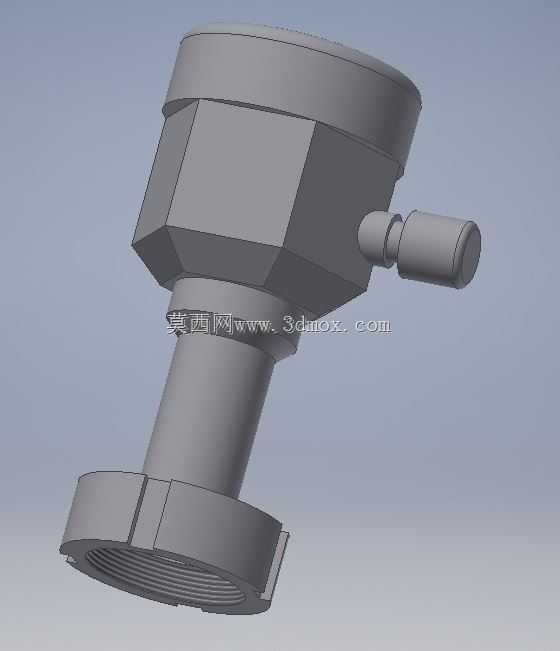

　　在流体输送、过程控制类工业现场，这类带侧置引压/接线接口的螺纹连接件，主要承担管路介质压力拾取、传感元件安装承载的作用，常见于净水处理、暖通循环、轻工流体输送、小型化工配料管路的压力监测点位。从结构设计逻辑来看，主体采用上下分段式构型，下部为DN25规格内螺纹连接端，端口处带对称卡槽式锁紧结构，安装时可配合管路外螺纹端快速旋合，卡槽可适配专用扳手施加拧紧力矩，避免安装过程中损伤主体外表面，同时保证螺纹副的密封压紧力满足低压流体管路的密封要求，无需额外焊接工序，现场拆装维护效率较高。中部为等径直段承力结构，衔接下部连接端与上部的传感元件安装腔，上部采用外六角构型，既可以作为安装时的扳手受力位，也为内部的压力传感芯体提供足够的容纳空间，

　　六角结构的对边尺寸经过匹配计算，既保证足够的结构强度承受管路振动带来的交变载荷，也不会因为体积过大挤占周边管路的安装空间。侧置的小直径凸台结构，为接线端口或者辅助引压通道，凸台末端做了阶梯轴设计，可适配标准规格的线缆防护套或者引压软管，安装后可实现接线部位的防尘防水，或者完成差压检测时的另一侧压力引接。从安装边界来看，下部螺纹端的轴向长度控制在常规管路接头的标准尺寸范围内，安装后整体轴向突出管路的长度不会干涉周边并行排布的其他管路，上部六角结构的外接圆直径适配常规DN25管路的安装操作空间，侧置凸台的伸出方向可根据现场布线需求在建模阶段调整角度，避免与周边构件产生干涉。建模过程中对螺纹部位做了符合工程实际的简化处理，

　　既保留了螺纹连接的装配约束特征，也避免了细碎螺纹特征导致的装配体卡顿，各部位的倒角、退刀槽结构均按照机械加工工艺要求设置，下部连接端的端面预留了密封垫片的安装槽位，可适配橡胶、聚四氟乙烯等不同材质的密封垫片，满足不同温度、不同介质工况的密封需求。这类结构在选型时需要重点核对下部螺纹的规格与现场管路的匹配性，同时确认侧置接口的尺寸与现场接线、引压配件的适配度，上部腔体的内部尺寸可根据不同量程、不同品牌的传感芯体做参数化调整，无需重构整体结构即可快速适配不同的检测需求。
