扇形分段式斜齿传动齿块结构设计

　　这类扇形分段斜齿结构，常应用在大直径回转支承的分段传动场景、大型回转工作台的周向进给驱动单元，以及部分需要弧形往复传动的专用工装设备中，相比整圈加工的大直径斜齿轮，分段式齿块能大幅降低大尺寸齿圈的加工难度，也方便后期单齿段磨损后的快速更换，不用整体拆卸整套回转支承结构，在重型工程机械的回转机构、大型盾构机的刀盘驱动辅助传动段、港口起重设备的回转限位传动段都能见到这类结构的应用。从功能特性上看，斜齿结构相比直齿啮合重合度更高，传动过程中齿面是逐步接触再逐步脱离，传动冲击更小，运行噪音更低，承载能力也比同模数同宽度的直齿结构高出不少，适合中低速重载的回转传动场景，分段式的扇形结构不需要做整圈齿形排布，

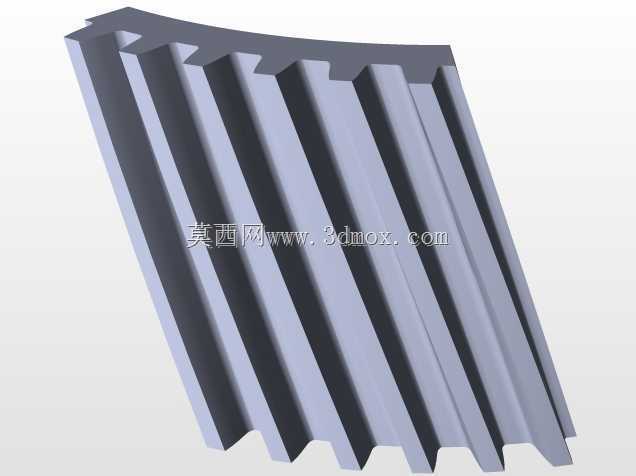

　　只需要在对应传动行程范围内布置有效啮合齿段，能节省不少合金钢材的用料，也降低了大尺寸齿件的热处理变形控制难度。设计这类齿块的时候，首先要匹配配对传动齿轮的模数、压力角、螺旋角参数，保证齿面啮合的侧隙在合理区间，既要避免侧隙过小导致传动卡滞、热胀后齿面挤压磨损，也要避免侧隙过大导致传动回程误差超标，影响回转定位精度；齿块的基体部分要做足够的刚性加强，图中可见的背部加强筋结构，就是为了承受啮合过程中产生的径向力与轴向分力，避免齿块受力后产生形变导致啮合错位，筋条的排布方向顺着受力传导路径设置，能在控制整体重量的前提下最大化结构刚性。安装边界上，这类齿块通常会通过背部的定位止口与安装基座配合，再用螺栓穿过预制的安装孔完成锁紧，

　　安装时需要保证多段齿块拼接后齿向的一致性，拼接处的齿距误差要控制在对应精度等级的公差范围内，避免拼接位置出现啮合跳齿的问题；齿面部分通常会做表面淬火处理，提升齿面的耐磨性能，基体部分保留足够的韧性来承受冲击载荷，齿端会做小角度的倒角引导，方便配对齿轮啮入的时候更顺滑，减少齿端的撞击磨损。实际选型应用的时候，要核算单段齿块的有效啮合齿数，保证传动过程中同时参与啮合的齿数不低于设计阈值，避免单齿受力过大出现断齿问题，还要根据传动的额定扭矩核算螺栓的锁紧强度，避免大负载下齿块移位导致传动失效。
