笼式筛分转鼓滚筒筛核心构件

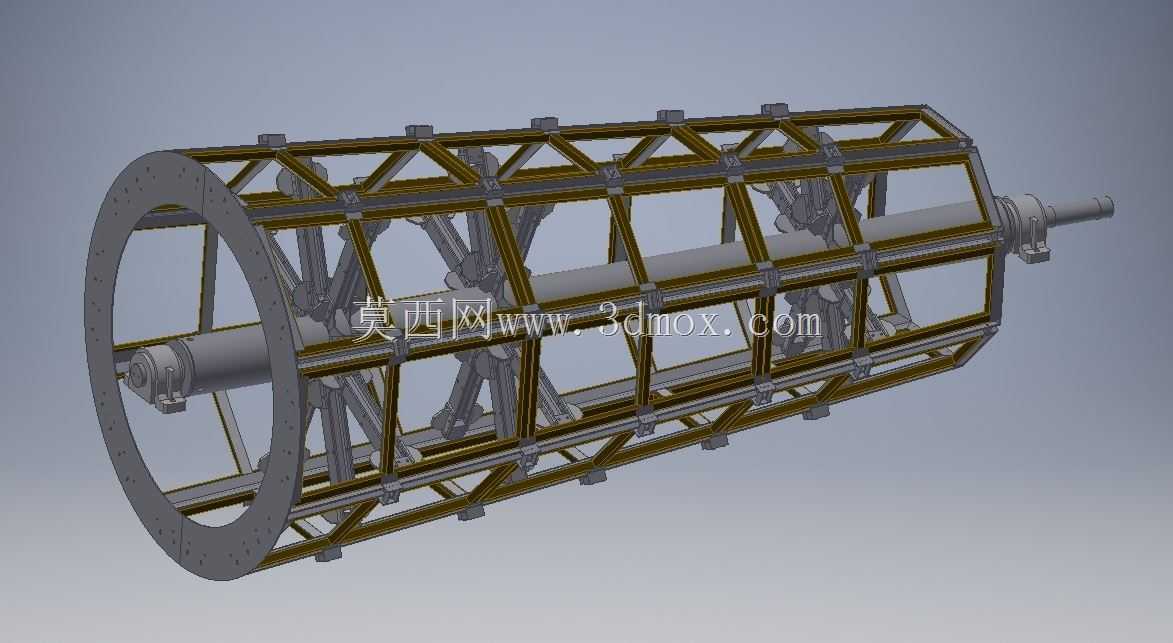

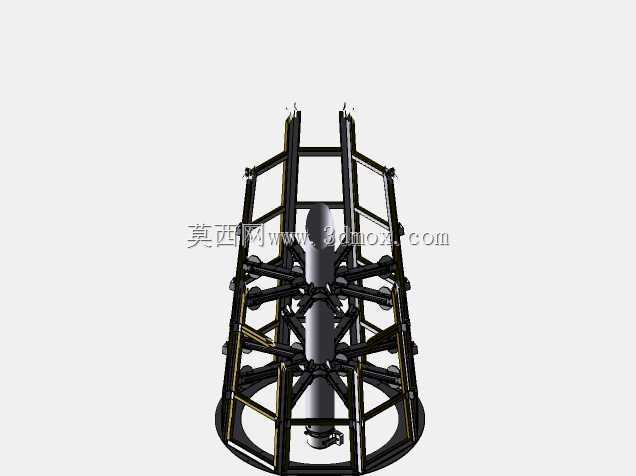

　　这款笼式结构的筛鼓是滚筒筛分设备的核心转动工作部件，主要应用在矿山选矿、砂石骨料分级、建筑垃圾分选、粮食清选等需要对颗粒状、块状物料做粒度分级的作业场景中，承担承载筛网、带动物料翻滚筛分的核心功能。从结构设计来看，整体采用两端带法兰安装盘的中空笼式框架布局，中间贯穿的主轴作为转动承载核心，两端通过轴承座结构与设备机架连接，可适配不同转速的驱动传动方案，既可以通过链轮链条传动，也能适配皮带轮、联轴器直连的驱动形式。框架部分采用多道环形支撑辐板搭配纵向承力梁的桁架式结构，相比传统实心筒式筛鼓，在保证整体结构刚度的前提下大幅降低了自身转动惯量，既减少了驱动端的动力损耗，也降低了转动过程中的动不平衡量，设备运行时的振动幅度更小，

　　轴承等易损件的使用寿命更长。辐板与纵向梁之间设置了斜向加强筋，可抵消筛鼓转动带料时产生的周向扭矩，避免长期满负荷运行出现框架开焊变形的问题。设计过程中充分考虑了筛网的安装更换需求，纵向梁上预留了统一的筛网压条安装位，可根据筛分物料的粒度需求更换不同孔径的筛网，不管是冲孔筛板、编织筛网还是聚氨酯筛网都能适配安装，不需要对主体框架做二次加工。安装边界方面，两端法兰盘的安装孔位采用等圆周均布设计，可与同规格的端盖、主轴接盘直接配合，整体轴向长度、径向直径的尺寸公差控制在合理范围，安装时不需要额外做配焊、镗孔等二次加工，可直接替换同规格的老旧筛鼓部件。实际作业过程中，筛鼓随主轴低速转动时，进入筒内的物料会随筒壁抬升到一定高度后自然滚落，

　　小于筛网孔径的细料会透过筛网落到下方收料斗，大于孔径的粗料会沿筛鼓倾斜角度从尾端排出，完成物料的分级作业。笼式的镂空结构也让筛网的透筛率更高，不容易出现筛孔堵料的问题，日常维护时工人可以直接透过框架间隙观察筛网的磨损情况，更换破损筛网时不需要拆解整个筒体，大幅缩短了设备停机维护的时间。
