12米曲臂式高空作业升降平台三维设计

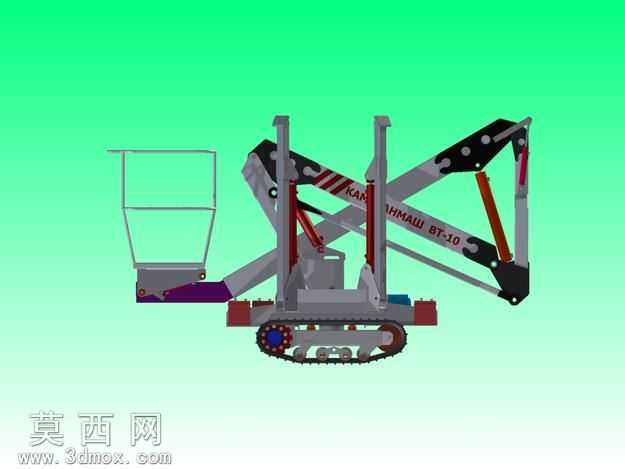

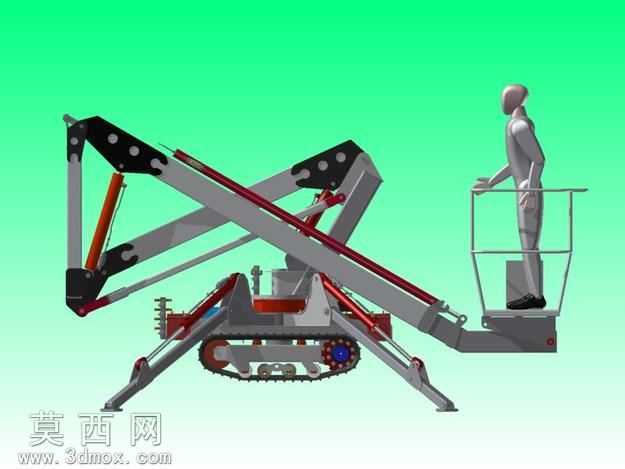

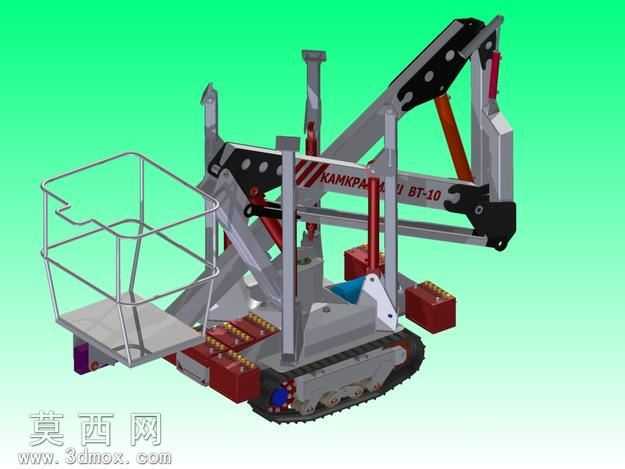

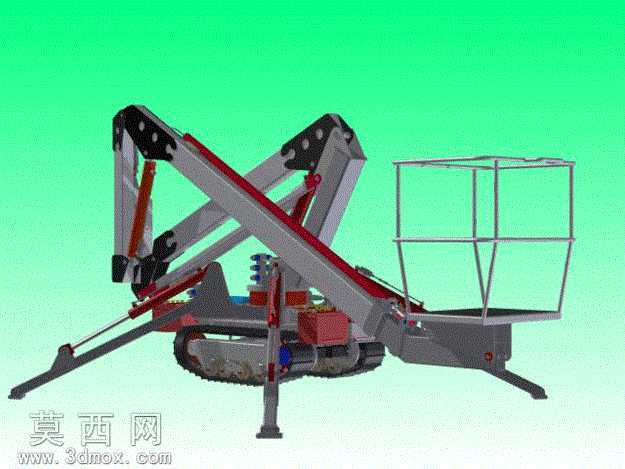

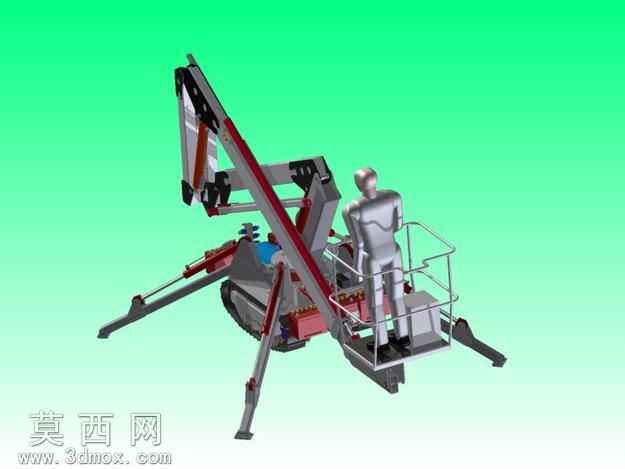

本模型为12米曲臂式高空作业升降平台，采用三维建模软件完成全参数化结构搭建，完整还原设备的真实机械构造与功能逻辑。建模过程中首先对设备整体布局进行规划，以履带式行走底盘为基座，依次搭建可伸缩支撑支腿、多段铰接曲臂结构、载人作业吊篮以及配套液压驱动组件，各部件间的装配关系严格按照真实机械连接逻辑设置，铰接点、伸缩段、液压油缸的安装位置均经过尺寸校核，确保结构运动逻辑符合实际设备的运行规律。材质渲染阶段针对不同部件的物理属性进行区分设置：底盘与曲臂主体采用高强度合金钢材材质，表面做哑光金属漆面处理，还原工程设备的厚重质感；液压油缸活塞杆做亮面镀铬金属效果，缸筒采用深色耐磨金属材质；载人作业吊篮采用防滑金属网格搭配安全护栏结构，表面设置醒目的安全警示色；支撑支腿的脚垫采用耐磨橡胶材质，增强场景真实感；模型附带的人体参考模型采用哑光工程塑料质感，直观呈现作业平台的载人空间尺度。结构设计上，该设备采用多段曲臂铰接配合液压油缸驱动的方案，可实现大角度变幅、多方向伸展，最大作业高度可达12米，底盘配备的可伸缩液压支腿可在作业时展开，增大支撑跨度提升设备稳定性，履带式行走结构可适应复杂不平整的户外作业场地，载人吊篮设置安全防护护栏，保障高空作业人员的操作安全。建模过程中对曲臂的折叠收纳状态、伸展作业状态都做了结构验证，确保各运动部件无干涉，液压管路的排布也做了简化还原，既保证模型视觉完整性，也兼顾结构合理性，可用于高空作业设备的结构展示、作业场景模拟、工程方案演示等用途。
