可移动液压夹持式重物搬运举升设备

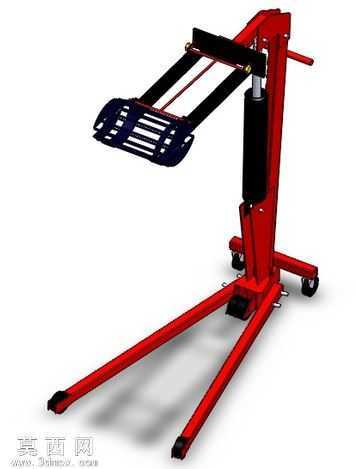

本作品为手动液压驱动的移动式夹持举升设备三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的尺寸规范与装配逻辑，所有零部件均按照实际加工工艺要求完成特征构建，无冗余几何元素，可直接用于工程出图与结构验证。模型渲染阶段采用金属材质与工业漆面材质分层赋予：底部支撑腿、主立柱、夹持臂框架采用哑光红色工业烤漆材质，还原车间起重设备的常规涂装质感；液压油缸活塞杆、连接销轴、滚轮支架采用抛光镀铬金属材质，模拟金属加工件的高光反射特性；夹持端的承托框架采用黑色硬质防滑橡胶包覆金属骨架的材质设置，通过纹理贴图还原橡胶表面的防滑纹路，提升渲染真实感；底部万向脚轮采用黑色橡胶轮面搭配金属轮架的材质组合，清晰区分不同部件的材质属性。结构设计上，设备采用三腿式落地支撑布局，两条前置长支撑腿向前延伸形成稳定的支撑三角形，后置单腿搭配两个万向脚轮实现设备的灵活转向与移动，支撑腿末端设置防滑橡胶垫，举升作业时接触地面增大摩擦力，防止设备侧翻。主立柱为箱型焊接结构，内部集成液压举升油缸，油缸顶端连接可俯仰摆动的夹持臂总成，夹持臂采用平行四边形连杆机构，保证举升过程中夹持端始终保持水平状态，避免承载的重物发生倾斜滑落；夹持端为栅格状承托结构，可适配不同尺寸的柱状、板状重物的承托需求，无需额外更换夹具即可完成多类型工件的搬运。手动液压泵单元设置在主立柱侧方，搭配操作压杆实现举升动作的手动控制，泄压阀设置在泵体旁，可精准控制重物的下降速度，操作逻辑符合手动液压起重设备的人机工程要求。设计过程中重点优化了设备的受力传递路径，将举升载荷通过主立柱直接传递至底部支撑腿，降低液压油缸的侧向受力，延长液压元件的使用寿命；同时对整体重量进行了轻量化控制，在保证结构强度的前提下缩减了非受力部位的材料厚度，让设备在空载状态下可单人轻松推移，适配车间内短距离重物转运、设备零部件拆装搬运等场景的使用需求。
