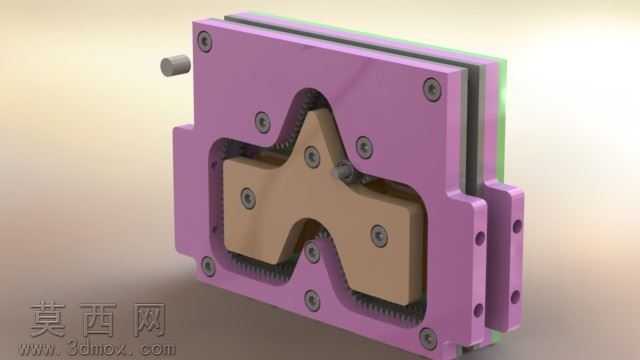

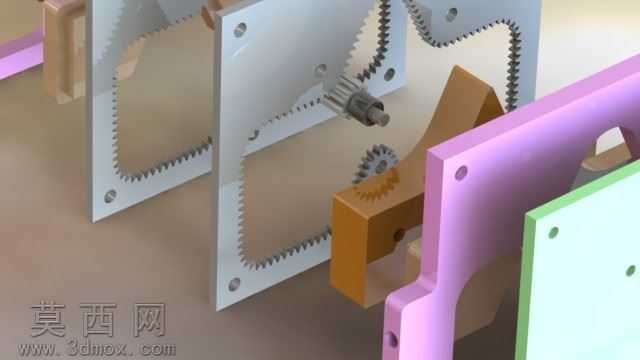

本作品为齿形跳汰传动机构的三维建模成果,建模阶段依托参数化三维设计软件完成全零件的独立构建与整体装配,首先对机构的核心异形齿形构件进行轮廓参数化定义,通过草图绘制精准勾勒出非对称齿廓的曲线形态,确保齿形与周边配合齿边的啮合间隙控制在合理公差范围内,避免传动过程中出现卡滞或虚位问题。装配过程中严格遵循机械装配的层级逻辑,先完成两侧紫色安装基板的定位,通过同轴心、重合等装配约束固定基板上的所有安装孔位,再将米色异形齿形构件嵌入基板的型腔内部,逐一装配固定用的内六角螺丝,还原真实机械结构的紧固件排布,同时预留出侧边驱动轴的伸出位置,保证驱动轴与内部齿形构件的传动连接关系准确无误。材质与渲染阶段,针对不同零件的实际应用材质进行区分设置:两侧安装基板赋予磨砂紫色工程塑料材质,调整材质的粗糙度、反光度参数还原硬质工程塑料的哑光质感;核心异形齿形构件赋予米黄色硬质合金材质,添加细微的金属磨砂纹理提升真实感;紧固件螺丝赋予镀锌金属材质,设置合适的金属高光与反射参数,区分不同零件的材质视觉差异。渲染阶段采用柔和的工作室布光方案,通过主光源、补光与轮廓光的搭配,清晰展现机构的型腔结构、齿形啮合细节与零件层级关系,避免阴影过重遮挡结构细节。设计思路上,该机构核心是通过异形齿形与周边齿边的配合,将驱动轴的旋转运动转化为特定轨迹的往复动作,以适配EPS材料切割工序中“牙”形轮廓的走刀需求,建模过程中反复校验齿形的啮合行程,确保构件运动轨迹与预设的切割路径完全匹配,虽然该方案最终因实际工况适配问题未投入量产,但完整还原了方案阶段的结构设计逻辑,所有零件的壁厚、安装孔位、配合间隙均参考实际机械加工的工艺要求设置,具备结构合理性与工艺参考价值,可直观展现齿形往复传动机构的运作原理与结构组成。
