带脚轮可移动圆形气罐支撑底座

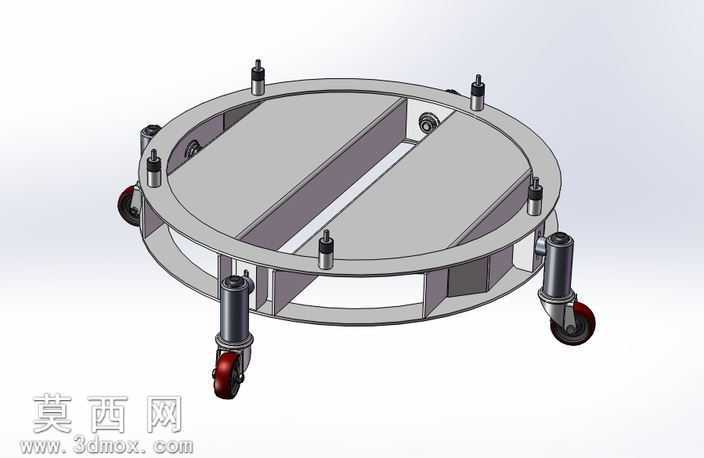

本作品为可移动式气罐支撑基座，采用三维参数化建模完成整体设计，建模过程中优先保证各部件装配关系的准确性，通过自顶向下的设计思路先确定整体圆形外轮廓的尺寸基准，再依次拆分环形外框、内部承托铝板、支撑立柱、脚轮安装位等独立结构，确保各零件间无干涉、装配公差预留合理。渲染阶段采用哑光金属材质模拟主体铝合金构件的质感，对脚轮的橡胶轮面、金属轮架、调节支脚的螺纹结构分别赋予对应材质，通过环境光遮蔽效果突出框架的镂空结构与焊接拼接的细节，还原实物的金属哑光质感与工业产品的硬朗风格。结构设计上，主体采用环形外框搭配内部两块平行布置的承托铝板，铝板与环形框架通过焊接筋板加固，保证承托平面的平整度与承重能力；环形框架上均匀布置六组可调节支撑螺柱，螺柱带防滑端头，可根据气罐底部尺寸调整支撑位置，适配不同直径的立式气罐安放需求；底部均匀安装四个万向脚轮，其中两个带刹车结构，既可以实现基座的灵活移动换位，也可在就位后锁定脚轮避免滑移，同时支撑螺柱可向下旋出顶紧地面，进一步提升放置后的稳定性，避免气罐安放后出现晃动偏移。设计过程中重点考量了使用场景的实用性，整体框架采用轻量化的铝板弯折焊接成型，在保证结构强度的前提下降低整体自重，方便单人推移换位；环形镂空的外框设计既减少了材料用量，也方便操作人员抓握挪动，同时预留的空隙可用于穿设气罐连接管路，避免管线受压弯折；所有外露棱边均做倒圆角处理，避免搬运使用过程中划伤操作人员，可调螺柱采用标准细牙螺纹，调节顺滑无卡顿，支撑端的橡胶垫头可增大与地面的摩擦力，同时避免刮伤车间环氧地坪。建模时对所有标准件如脚轮、调节螺柱均采用实际量产型号的尺寸参数建模，保证模型可直接用于生产下料参考，装配体中保留了完整的配合约束关系，可直接生成工程图用于加工指导。
