医院病床用铝合金压铸转向节结构设计

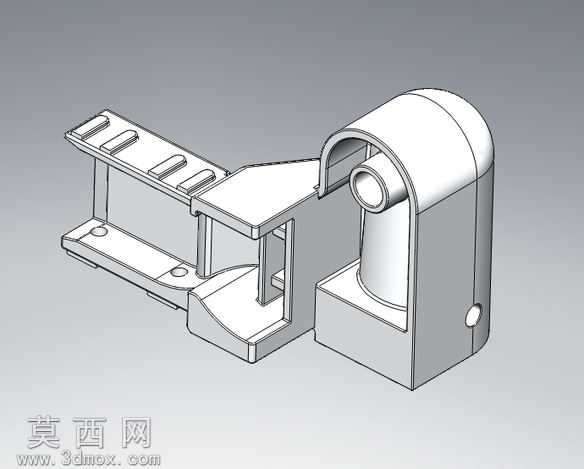

本模型为医院病床配套的上轮转向节压铸件，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循压铸工艺的成型特性，对零件的拔模斜度、壁厚均匀性、圆角过渡等结构细节做了针对性优化，避免后续压铸生产中出现缩孔、充型不足、应力集中等缺陷。模型整体采用一体化结构设计，左侧为病床轮组的连接安装臂，表面设置多道加强筋结构，在不额外增加零件壁厚的前提下大幅提升结构刚性，安装臂上预留的定位孔与安装槽完全匹配病床轮架的装配公差，可实现无调整直接装配。右侧为转向铰接主体，采用半包覆式腔体结构，内部预留转向销轴的安装通孔，腔体侧壁设置定位销孔，用于锁定转向角度或安装阻尼组件，主体外侧做圆弧过渡处理，既避免使用过程中磕碰划伤医护人员或患者，也能优化压铸时的金属液流动路径，减少冷隔缺陷产生。渲染阶段采用哑光银灰色金属材质模拟铝合金压铸件的真实表面质感，对安装面、铰接孔等关键配合面做轻微高光处理，区分加工面与毛坯面的视觉差异，场景采用柔和的漫反射光照，完整呈现零件的结构轮廓与细节特征。设计过程中充分考虑医疗场景的使用需求，整体结构无清洁死角，外表面无尖锐凸起，适配医院日常消毒清洁的使用场景，同时压铸成型的工艺选择也适配该零件批量生产的成本控制要求，零件的转向铰接结构经过运动仿真验证，可实现病床脚轮的顺畅转向动作，满足病床移动时的转向灵活性与结构可靠性要求，各连接部位的受力结构经过有限元校核，在病床额定负载下不会出现结构变形或断裂问题。
