家用双层多功能厨电集成设备结构设计

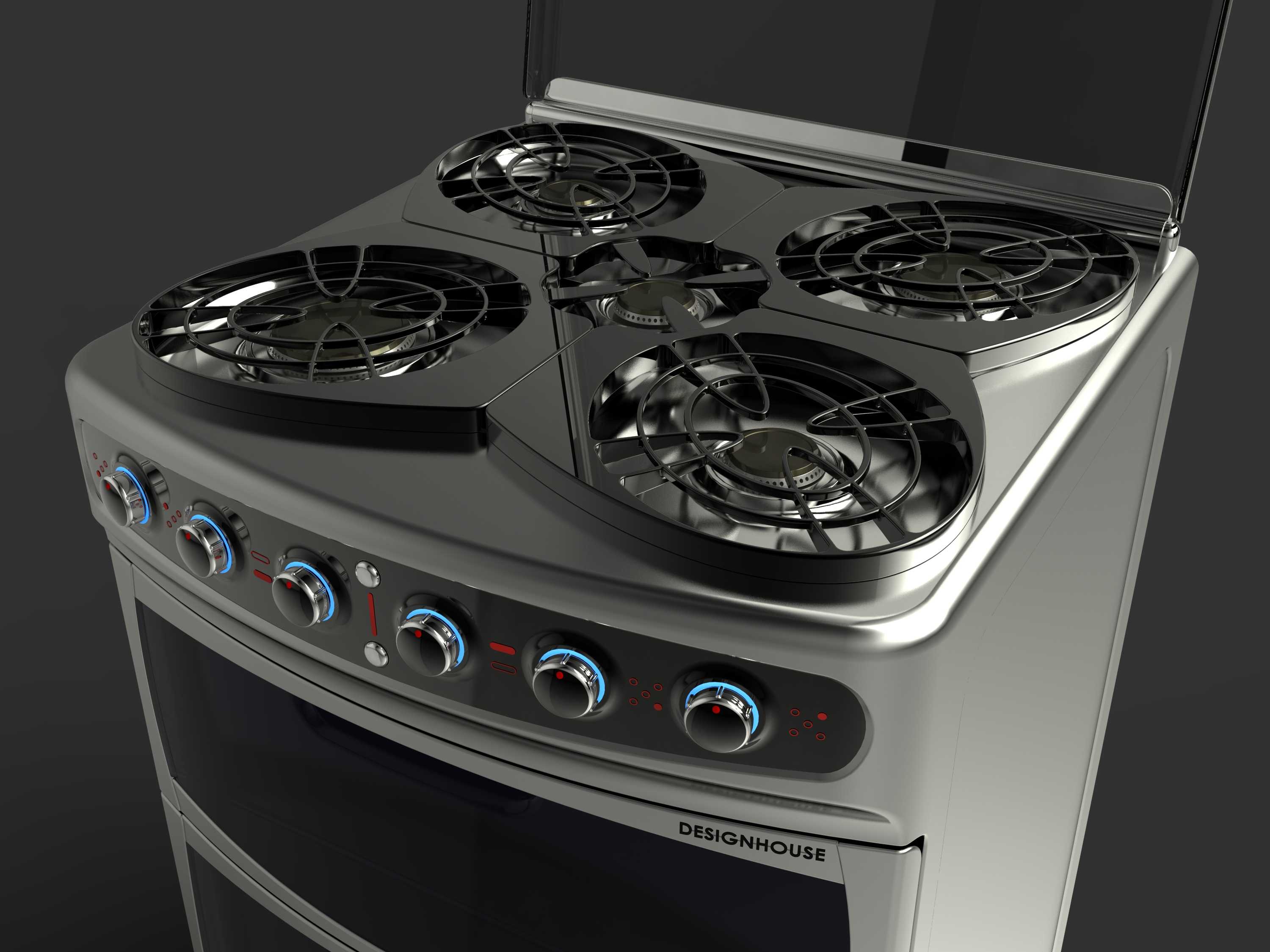

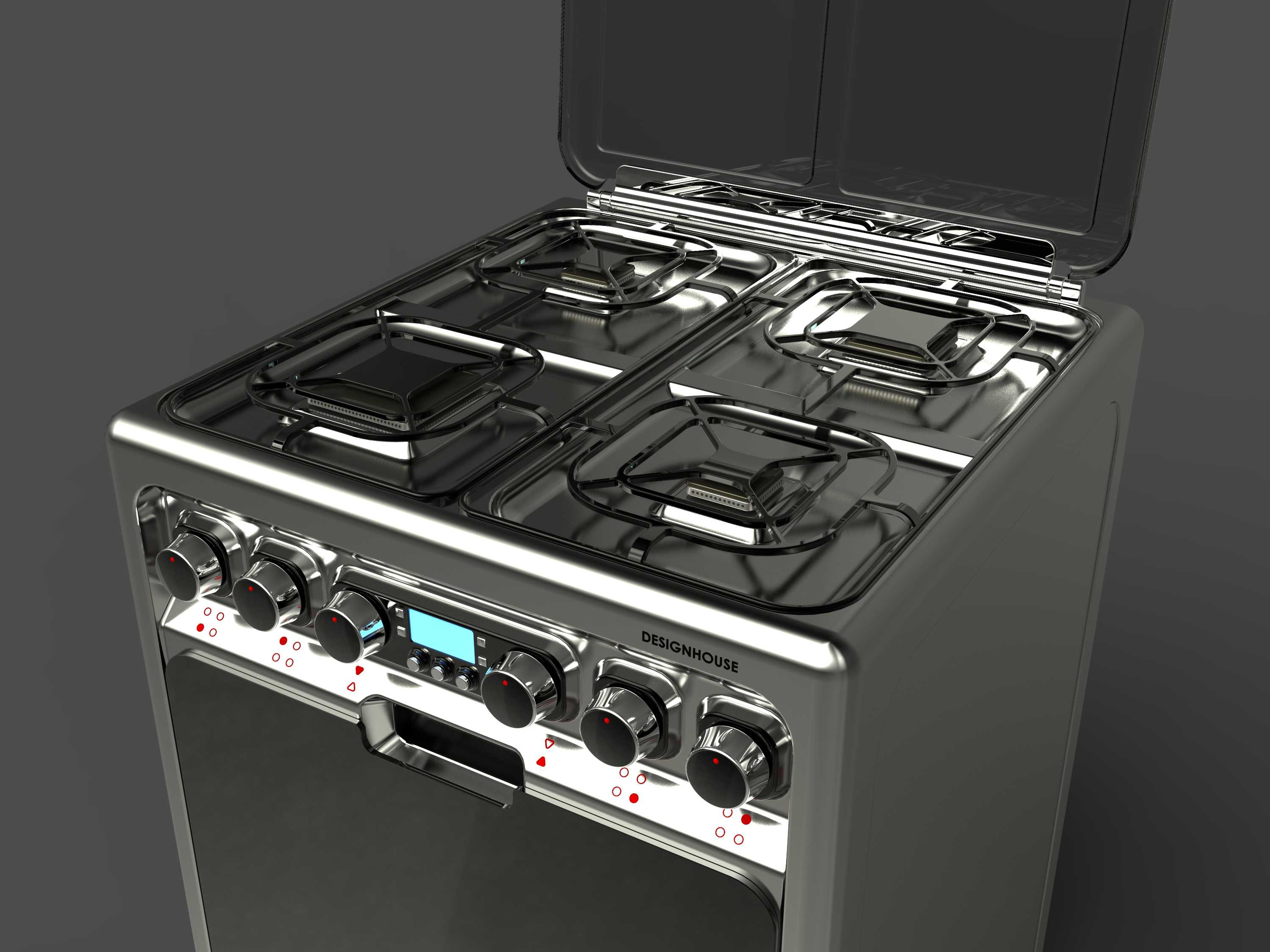

　　这款集成式双层厨电设备的设计，核心瞄准小户型家庭厨房的空间利用痛点，在常规单台厨电的占地边界内，整合了两类常用烹饪加热功能，适配多数城镇住宅预留的标准厨电安装位，安装时无需额外改造台面开孔尺寸，底部支撑脚预留了10mm的调节余量，可适配存在轻微平整度误差的厨房台面，避免设备放置后出现晃动、门体开合错位的问题。设备上部腔体的操控区域采用前置倾斜排布的旋钮结构，旋钮的操作力矩设置在0.2-0.3N·m区间，既避免日常擦拭台面时误触转动，也能保证用户站立操作时无需过度俯身即可清晰识别档位标识，每个旋钮对应独立的功能回路，相邻旋钮的中心间距保持在35mm以上，符合成年人手指操作的最小安全间距，防止操作时误碰相邻控件。

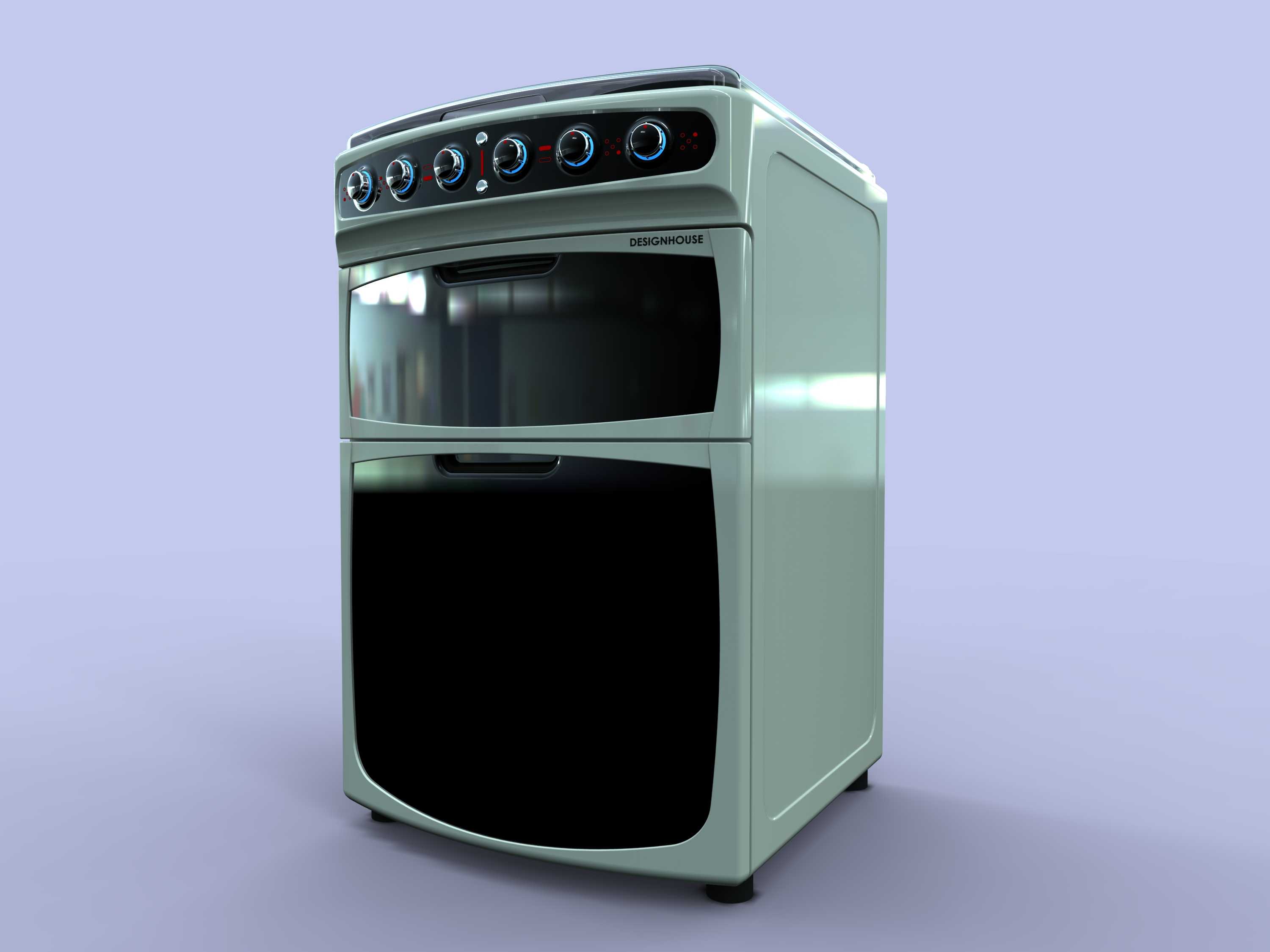

　　上部腔体采用可视钢化玻璃门设计，玻璃与门框的配合间隙控制在0.5mm以内，既保证腔体工作时的密闭保温性能，也能让用户无需开门即可观察内部食材的加热状态，门体的铰链采用阻尼结构，开合角度可在0-90度区间任意悬停，开门时不会出现突然下坠砸落的风险，关门时也能依靠阻尼缓慢吸合，避免碰撞产生的噪音与结构冲击。下部腔体采用更大容积的封闭设计，主要适配大容量的食材加热、保温需求，腔体内部的搁架支撑位采用一体化冲压成型结构，无需额外安装金属支撑条，减少了清洁死角，同时提升了腔体结构的整体刚性，满载状态下搁架的承重可达到5kg，满足日常家庭使用的负载需求。设备的外壳采用一体折弯的冷轧钢板基材，表面做哑光喷塑处理，既提升了外壳的耐油污、耐刮擦性能，

　　也避免了亮面材质容易残留指纹、水渍痕迹的问题，外壳的拼接缝隙全部控制在0.3mm以内，防止烹饪过程中产生的油污、水汽渗入设备内部，降低电路故障的概率。设备背部预留了标准的电源走线位与散热通风通道，通风通道的开孔采用向下倾斜的格栅结构，既保证内部工作时的热量可以顺利排出，也能防止上方滴落的水渍、油污通过通风孔进入设备内部，安装时背部与墙面的预留间隙只需要保持50mm即可满足散热要求，相比同类型设备减少了对厨房纵深空间的占用。在建模过程中，所有的配合结构都按照实际量产的公差要求做了间隙预留，旋钮与面板的配合、门体与腔体的配合、外壳拼接的配合都设置了合理的公差带，避免实际生产装配时出现干涉问题，设备的整体重心经过校核，

　　满载状态下重心投影完全落在底部四个支撑脚围成的区域内，即使拉出下部腔体的搁架，也不会出现设备前倾倾覆的风险。操控面板的标识采用模内注塑工艺制作，长期使用不会出现标识磨损脱落的问题，面板与机身的配合处做了一圈凸起的挡水边，台面积水时不会顺着面板缝隙流入设备内部。设备底部的四个支撑脚采用防滑橡胶材质，既可以调节高度找平设备，也能避免设备工作时的振动带动机身移位，同时减少振动传递到台面产生的共振噪音。
