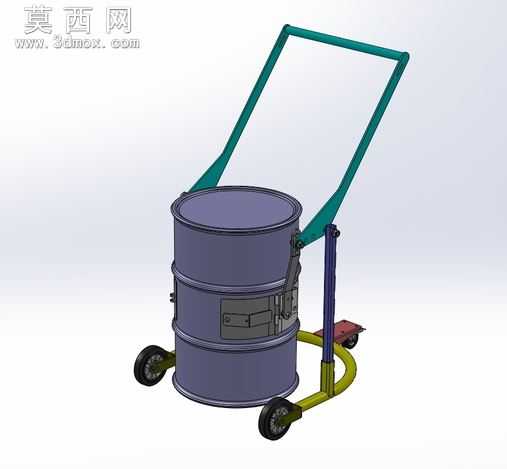

手动油桶搬运升降车三维设计模型

本款手动油桶搬运升降车模型采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计规范，对每一处结构细节都进行了精准还原，从整体框架到紧固件、滚轮等细小零件均按照实际加工尺寸绘制，可直接用于后续的工程图导出、结构仿真验证与生产参考。模型在渲染阶段采用Photoview360完成效果输出，针对不同部件赋予了贴合实际工业场景的材质属性：操作扶手采用哑光喷塑金属材质，模拟实际设备表面的防滑耐磨涂层；夹桶机构采用高强度合金钢材质，还原金属部件的冷锻质感与结构强度；承载滚轮采用高耐磨橡胶材质，搭配金属轮毂还原真实脚轮的使用质感；油桶本体采用工业标准钢桶材质，表面带有轻微的金属磨砂纹理，还原储运容器的真实外观。结构设计上，该设备采用手动液压升降结构搭配环抱式夹桶机构，底部采用三点支撑脚轮布局，两个定向承重轮搭配一个万向转向轮，既保证了承载状态下的移动稳定性，又能在狭窄作业空间内灵活转向；夹桶机构采用环抱式卡扣设计，可紧密贴合标准工业油桶的桶身加强筋位置，避免搬运过程中油桶滑脱；操作扶手采用符合人体工程学的倾斜角度设计，操作人员无需过度弯腰即可完成升降操控与移动牵引，降低长时间作业的劳动强度。设计过程中充分考虑了石油、化工等行业的短距离油桶转运需求，兼顾了搅拌辅助功能的结构预留，可在搬运过程中配合完成桶内物料的小幅搅拌作业，解决了传统油桶搬运设备功能单一的问题，整体结构紧凑无冗余设计，所有运动部件均做了干涉检查，确保升降、夹持、转向等动作的运动路径无碰撞，模型同时导出了STEP、IGES等通用三维格式，可兼容多款主流三维设计软件打开编辑，适用于仓储物流设备设计、工业搬运装备研发等场景的参考使用。
