带排气消音组件的小型航模内燃动力装置

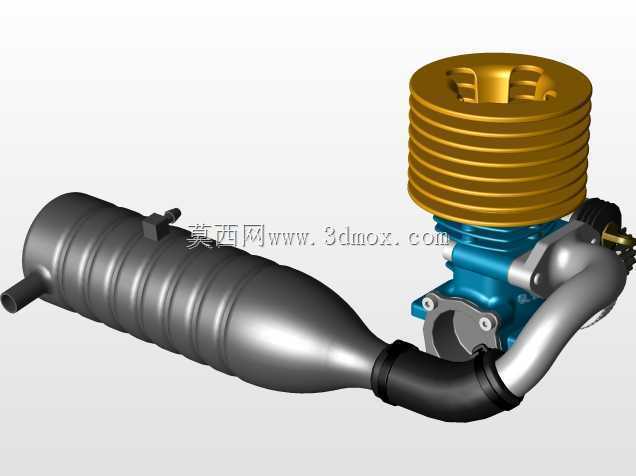

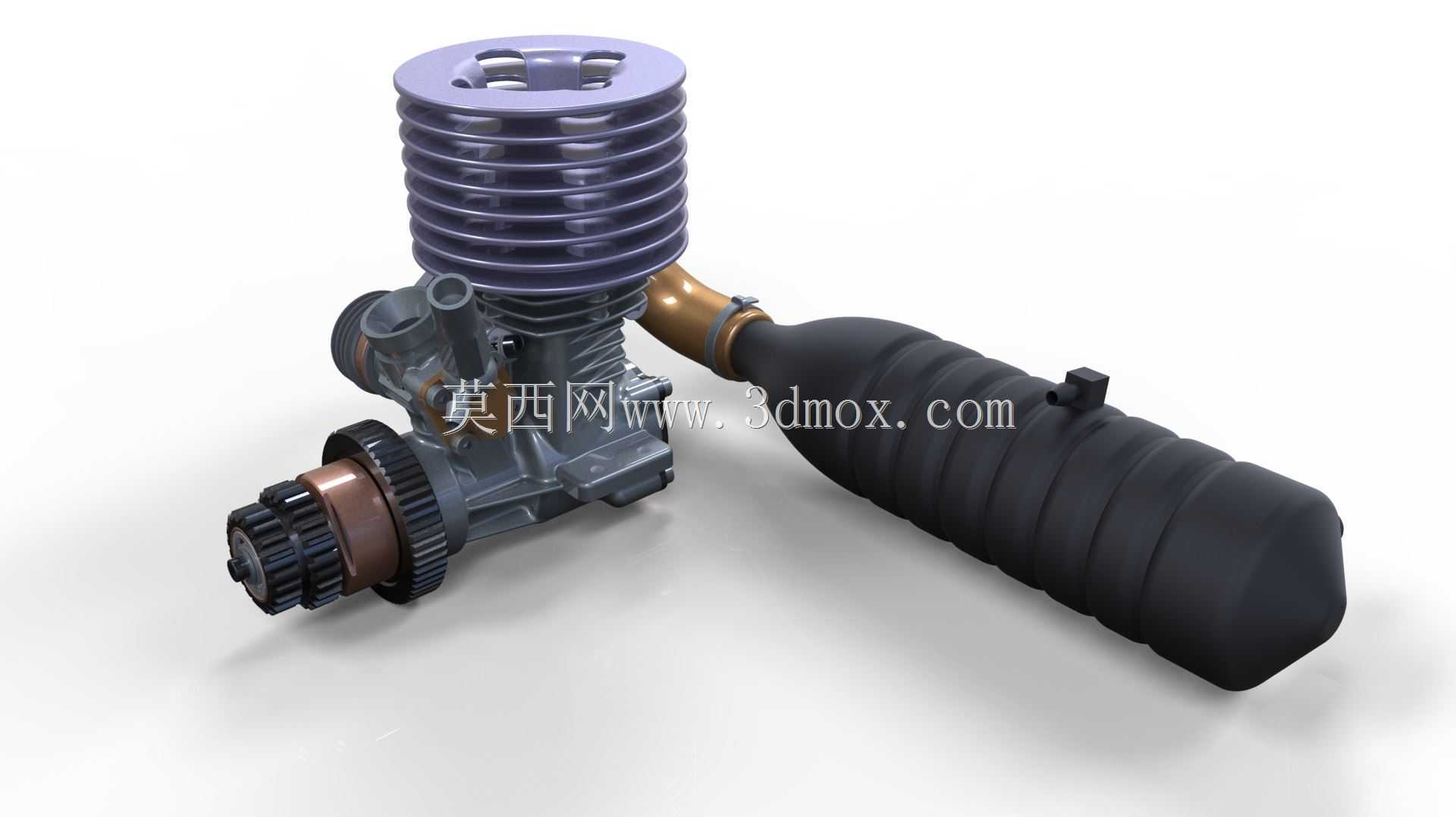

　　这套动力结构常见于小比例航模、小型竞速车模这类对动力重量比要求极高的场景，核心是单缸两冲程内燃结构，搭配侧置的谐振排气组件，整体布局紧凑，没有冗余的外置结构，所有部件的安装位都围绕重心分布做了优化，避免搭载后出现设备重心偏移的问题。从结构设计来看，缸头采用多层环形散热鳍片结构，鳍片的间距和厚度经过匹配，在持续高转速运转时，能依靠行驶或飞行过程中的迎面气流完成被动散热，不需要额外加装散热风扇，既降低了整体重量，也减少了动力输出的额外损耗。缸体侧方的进气接口做了阶梯式定位结构，和化油器装配时能直接卡入定位，不需要额外做对位调整，装配公差控制在小间隙配合范围，避免高速运转时出现进气泄漏导致的动力输出不稳。曲轴输出端集成了双层齿轮结构，

　　大齿圈用于动力输出对接传动系统，小直径齿轮可对接启动装置，输出轴的伸出长度做了严格限制，不会超出安装基座的边界，在做设备舱布局时，不需要额外预留轴端的避让空间。配套的排气组件采用变径谐振腔设计，前段的金属弯管角度刚好贴合缸体侧方轮廓，不会突出整体动力单元的最大宽度边界，后段的消音腔体表面做了环形加强筋，既提升了腔体的结构强度，也能在高温排气冲击下减少共振产生的异响，排气尾段的收窄角度经过匹配，能在排气过程中形成一定的回压，提升低转速区间的扭矩输出表现。在实际安装适配时，整套动力单元的安装固定位集中在缸体下方的基座区域，四个固定孔的孔位间距符合小型模型设备的通用安装标准，不需要对搭载的模型机架做额外打孔改造，直接通过螺栓就能完成固定。

　　整个结构的运动部件都做了轻量化处理，活塞、连杆部件在保证结构强度的前提下尽可能削减了非受力区域的材料厚度，往复运动的惯量控制在较低水平，高转速运转时的整机震动更小，能提升模型操控的精准度。需要注意的是，排气组件和缸体的连接位置采用过盈配合加耐高温密封结构，装配时需要对准定位缺口，避免安装角度偏差导致排气受阻，日常维护时只需要定期检查散热鳍片缝隙是否有杂物堵塞，保证气流通畅就能维持稳定的散热效率，不需要对内部结构做频繁拆解。
