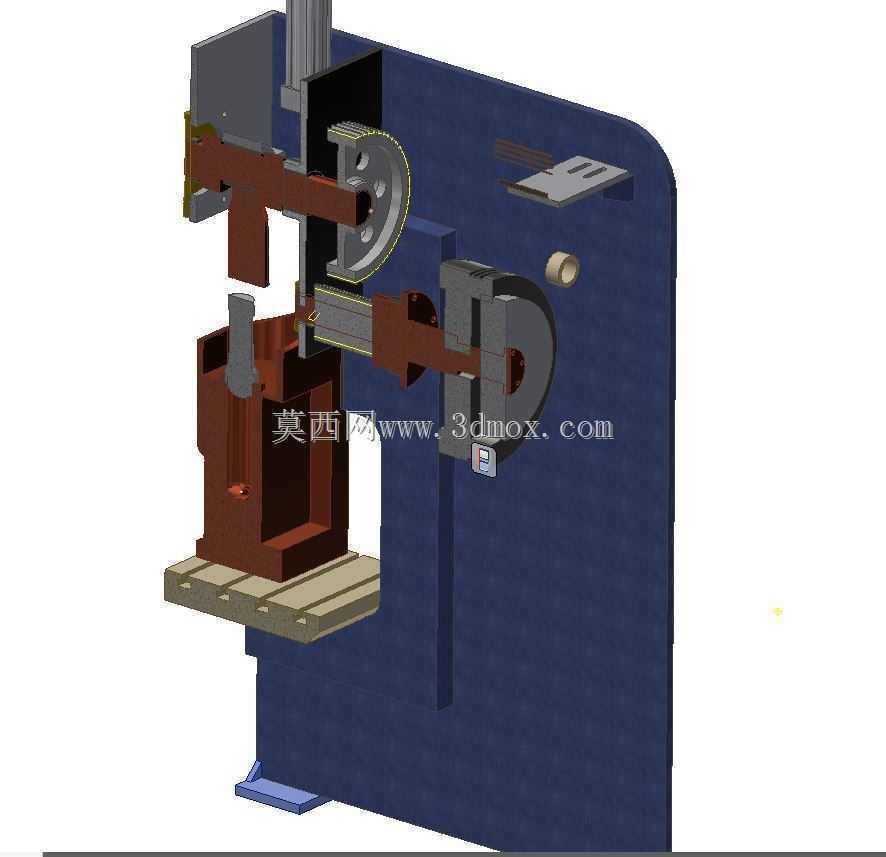

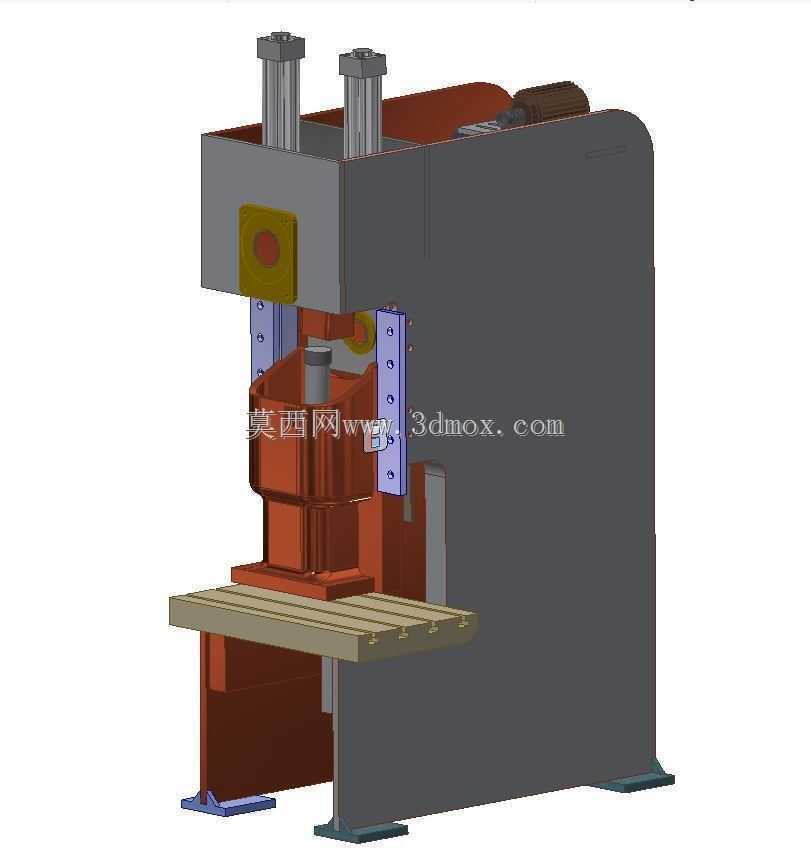

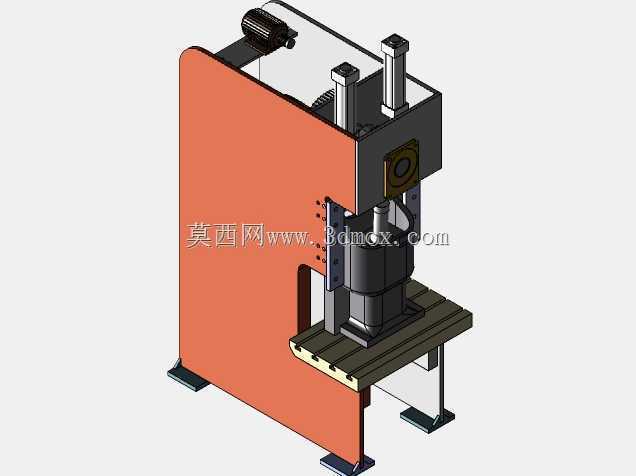

80吨开式单点动力压力机结构设计

　　这款80吨公称力的开式动力压力机，主要面向中小型金属板材冲压、浅拉伸、成型、冲裁、压印等加工场景，在五金零部件加工、家电钣金生产、汽车小型冲压件制造、通用五金件批量加工车间中应用广泛，可适配连续模、单工序模完成不同工艺的冲压作业，是中小型冲压产线的核心成型设备。从结构设计来看，设备采用C型开式机身布局，这种布局的核心优势是三个操作面开放，操作人员上下料、模具安装调整的操作空间充足，适配多工位自动化送料机构的加装，不过设计阶段需要重点考量开式机身的角刚度问题，避免长期满载冲压作业时机身开口处出现过大角变形，影响模具寿命与冲压件精度，因此机身采用厚钢板焊接后去应力处理的结构，关键受力部位做了加强筋布局，平衡机身刚性与整机重量。

　　设备顶部布置的两组传动油缸，为冲压作业提供稳定的压装动力，油缸的安装座与机身上部横梁做一体化集成设计，保证动力输出的同轴度，避免偏载造成的油缸密封件过早磨损。滑块部分采用长导向结构，两侧配置的可调导轨副可根据冲压工艺需求调整导向间隙，保证滑块下行过程中的运动精度，适配高精度冲压件的加工要求，滑块底面设置了标准的模具安装槽与螺栓孔位，可快速适配不同规格的上模安装。前部的工作台采用带T型槽的整体钢板结构，T型槽的间距与尺寸符合通用冲压模具的安装标准，可直接装夹不同规格的下模，工作台下方的机身底座设置了可调垫铁安装位，可在设备安装时调整整机水平度，抵消车间地面的平面度误差，保证设备运行的稳定性。设备后侧预留了传动系统与润滑系统的安装空间，

　　整体布局紧凑，在保证80吨冲压能力的前提下，尽可能压缩了设备的占地面积，其安装边界可适配常规中小型冲压车间的工位布局，不需要对车间地基做特殊的加强处理，降低了设备的安装部署成本。设计过程中，对滑块的行程、闭合高度调节范围做了适配性优化，可覆盖绝大多数中小型冲压件的模具闭合高度需求，同时在机身侧面预留了安全防护装置的安装接口，可加装光电保护罩、安全联锁装置等安全配件，满足冲压作业的安全规范要求。
