单曲柄对置活塞动力传输结构设计

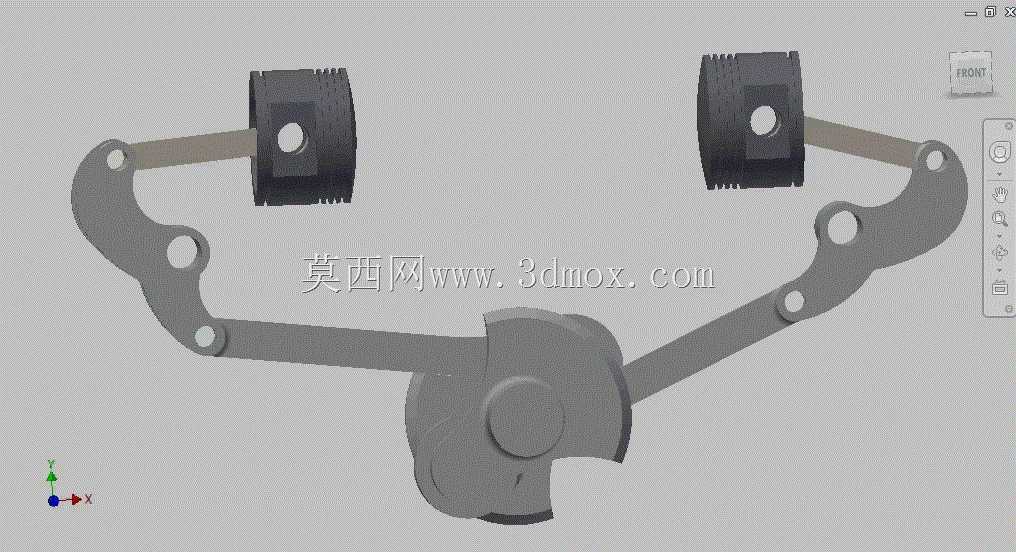

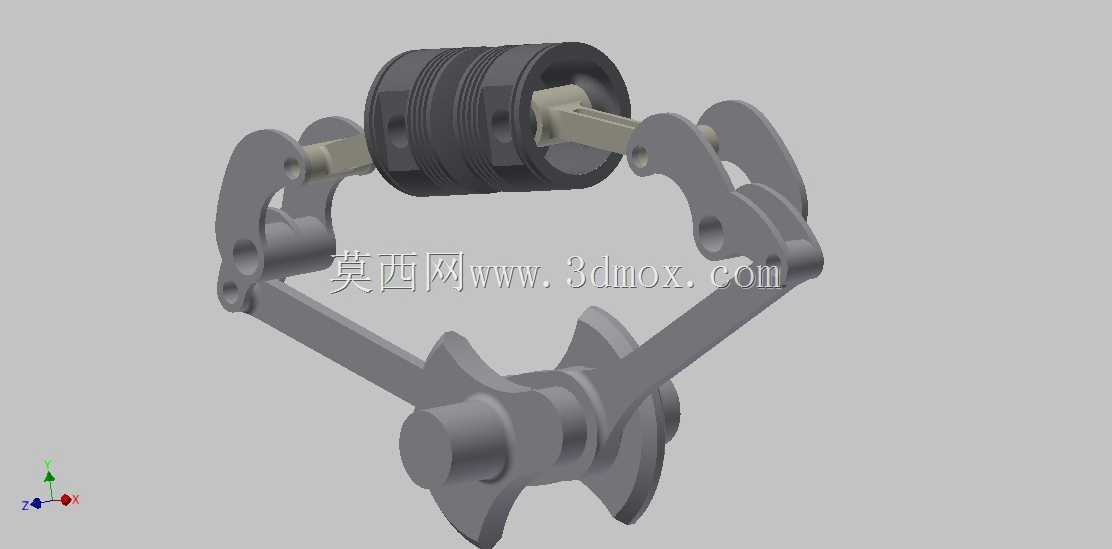

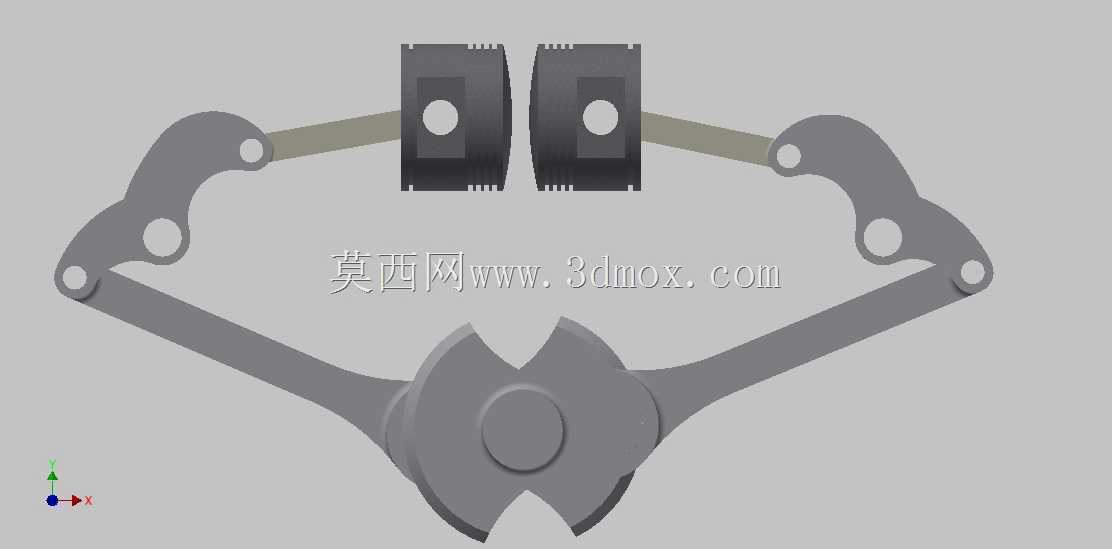

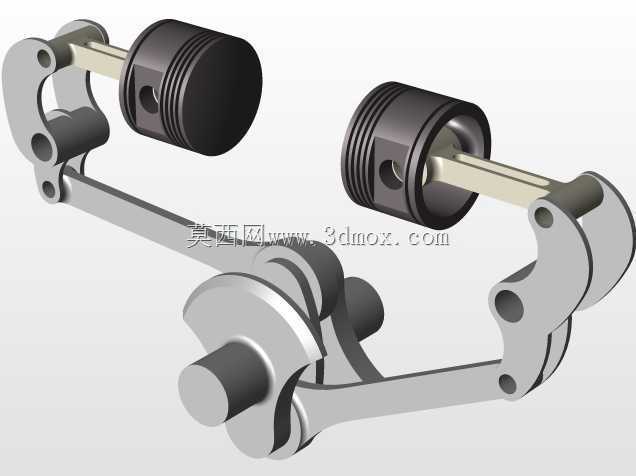

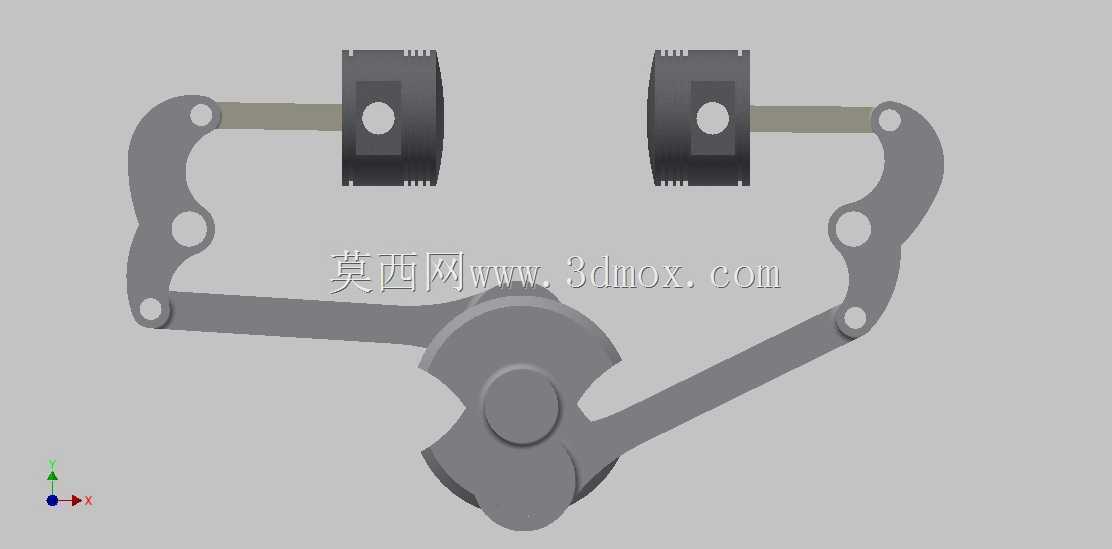

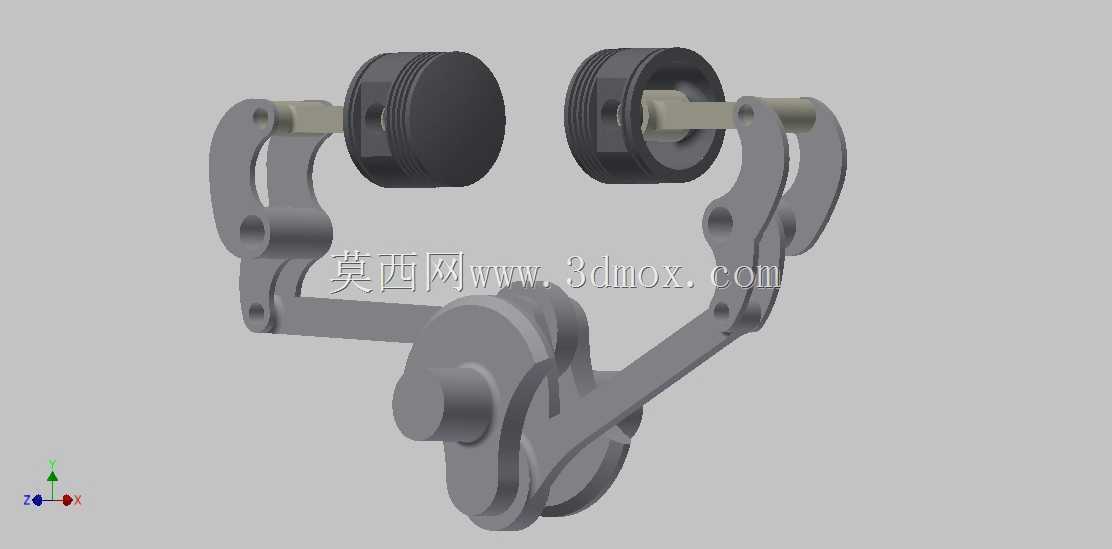

　　在小型特种动力、无人机辅助动力、便携发电机组的动力选型场景中，对置活塞结构凭借自身动力输出平顺、振动抵消效果好的特性，一直是小排量高功率密度动力方案的重要分支，单曲柄对置活塞结构相比双曲柄方案，零件数量更少、整体重量更易控制，适合对安装空间、整机重量有严格限制的应用场景。这套结构的核心设计逻辑，是通过单个异形曲柄摇臂，同时驱动两侧对称布置的活塞完成往复运动，省去了传统对置双曲柄结构的同步齿轮、中间传动连杆等冗余部件，在压缩整体轴向尺寸的同时，减少了运动副的摩擦损耗。从结构布局来看，两侧活塞采用完全对称的轴线布置，活塞销通过短连杆与曲柄摇臂的两侧铰接点连接，曲柄摇臂的中心回转点作为动力输出端，

　　两侧活塞的往复惯性力可通过摇臂的对称结构实现大部分自平衡，相比传统单缸曲柄连杆结构，整机运转时的一阶振动幅值可降低60%以上，能大幅减少配套设备的减震结构设计压力。设计过程中需要重点关注几个核心边界：首先是曲柄摇臂的铰接点位置匹配，要保证两侧活塞的运动相位完全对置，即一侧活塞到达上止点时另一侧同步到达对侧上止点，确保燃烧室的压缩比符合设计要求，同时要校核活塞的行程长度，避免活塞运行到止点时与缸盖、曲柄摇臂发生运动干涉；其次是各铰接点的润滑通道预留，由于摇臂上存在三个回转运动副，中心输出轴的回转支撑、两侧连杆的铰接位置都需要设计对应的润滑油道，保证高转速运转时的润滑可靠性，避免出现干磨烧蚀的问题。从安装边界来看，

　　这套结构的整体外形沿活塞轴线方向的尺寸，比同排量传统直列双缸结构缩短40%左右，垂直于活塞轴线方向的尺寸仅比单缸结构增加不到20%，可以适配狭窄的动力舱安装空间，输出轴的位置位于结构整体的几何中心，安装定位时可以直接以中心轴孔作为定位基准，降低配套机架的设计难度。实际应用中，这套结构可以适配二冲程燃烧循环，两侧活塞分别控制进排气口的开闭，省去了复杂的配气机构，进一步简化整机结构，适合作为便携动力、小型航空模型动力、小型应急发电机组的核心动力结构，在建模过程中所有运动部件的配合间隙都按照小排量内燃机的通用公差设定，活塞与缸套的配合间隙、连杆铰接点的转动间隙都预留了合理的热膨胀余量，保证高温运转工况下不会出现卡滞问题。
