带辊道输送结构的平板磨削加工设备

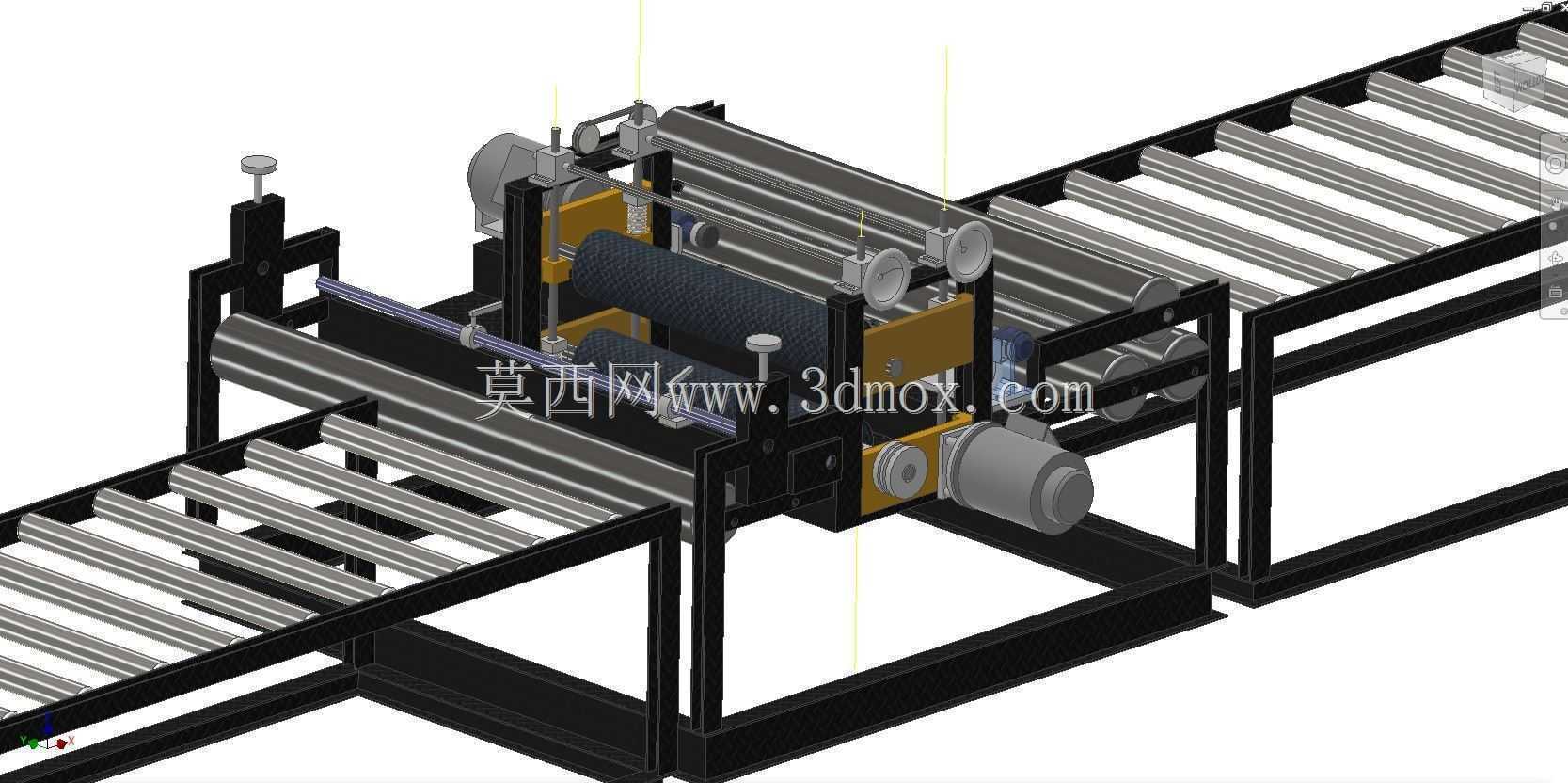

　　这款平板磨削设备的设计核心围绕连续化板材表面加工场景展开，适配金属板材、复合板材的平面磨削、去毛刺、氧化层去除工序，常见于钣金加工、钢材预处理、五金制品生产的产线环节，可对接前后段裁切、冲压、涂装工序形成连续加工流，无需频繁吊装转运待加工板材，能大幅降低平板类工件加工的辅助工时。设备整体采用分体式机架布局，进料端与出料端均配置动力辊道输送结构，辊筒采用等间距排布，辊面做防滑耐磨处理，可承托不同幅面的平板工件匀速通过磨削工位，输送速度可根据加工余量、表面粗糙度要求做无级调整，避免进给速度不匹配导致的磨削纹路不均、表面烧伤问题。磨削主机部分采用双磨头对称布局，上下磨辊的间隙可通过侧边的丝杠调节机构精准控制，适配0.

　　5mm到20mm厚度区间的平板加工需求，磨辊表面包覆高耐磨磨削砂带，更换时只需松开张紧机构即可快速完成砂带替换，日常维护无需拆解主体机架。设备的驱动单元分两组独立布置，输送辊道的驱动电机与磨辊驱动电机分离控制，可根据加工工况单独启停，空载待机时可单独关停磨辊驱动降低能耗。机架整体采用型钢焊接成型，焊后做去应力退火处理，避免长期运行过程中机架变形导致磨削精度下降，设备底部预留水平调节脚杯安装位，安装时可根据车间地面平整度调整整机水平，保证辊道平面度与磨辊间隙的一致性。从安装边界来看，设备进料端与出料端的辊道可根据产线布局需求延长或缩短，主机部分的宽度适配常规1.5米幅面以内的平板加工，整机高度符合车间常规操作工位的人体工学要求，

　　操作侧预留足够的维护空间，可方便操作人员调整磨削参数、更换磨料、清理加工废屑。设备的磨削工位设置有防护挡板，可阻挡磨削过程中产生的废屑飞溅，同时预留除尘接口，可对接车间中央除尘系统，避免磨屑堆积在辊道或磨辊间隙影响加工精度。在结构设计过程中，重点考量了连续运行的稳定性，磨辊的轴承座采用调心结构，可补偿少量的安装同轴度误差，延长轴承使用寿命，输送辊的传动采用链传动结构，传动比稳定，可避免多根辊筒转动不同步导致的板材偏移问题。针对不同材质的平板加工需求，磨辊的压力可通过调压机构微调，加工较薄的软质板材时降低磨辊压力，避免板材变形，加工厚钢板时可适当提升压力保证磨削效率，无需更换核心部件即可覆盖多类平板加工场景。
