重型板材多辊矫直设备结构设计

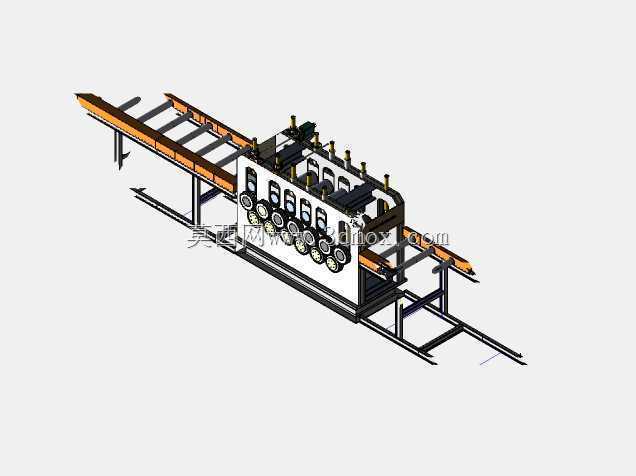

　　这款重型矫直设备主要面向金属板材加工产线的平直度校正工序，适配厚度不超过25mm、宽度不超过600mm的热轧、冷轧板材来料，可独立布置在板材开卷工序之后、剪切下料工序之前，也可集成到连续冲压、板材焊接预处理的产线段中，消除板材在轧制、卷取、转运过程中产生的波浪弯、瓢曲、边部浪形等塑性变形缺陷，保障后续加工的进料精度。设备主体采用框架式焊接机身结构，机身底部设置整段式安装底座，安装时需提前在混凝土地面预埋地脚螺栓，预留的安装边界需覆盖机身主体加上两侧进出料辊道的总长度，两侧辊道延伸段的支撑腿需做水平校准，保证进料、出料的平面度与主机矫直辊系的基准面齐平，避免板材在输送过程中出现附加弯折。主机的核心矫直单元采用交错排布的多辊系结构，

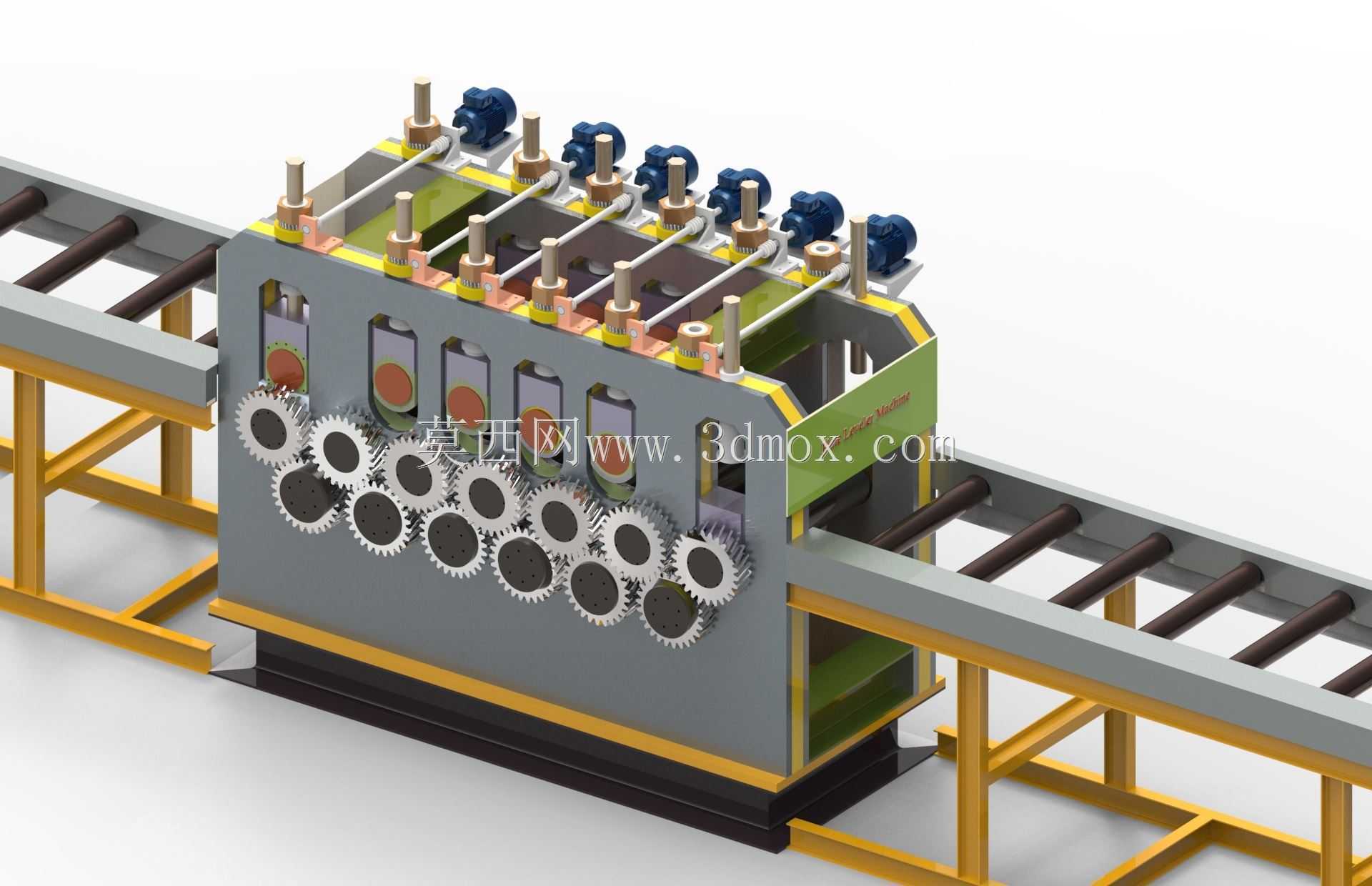

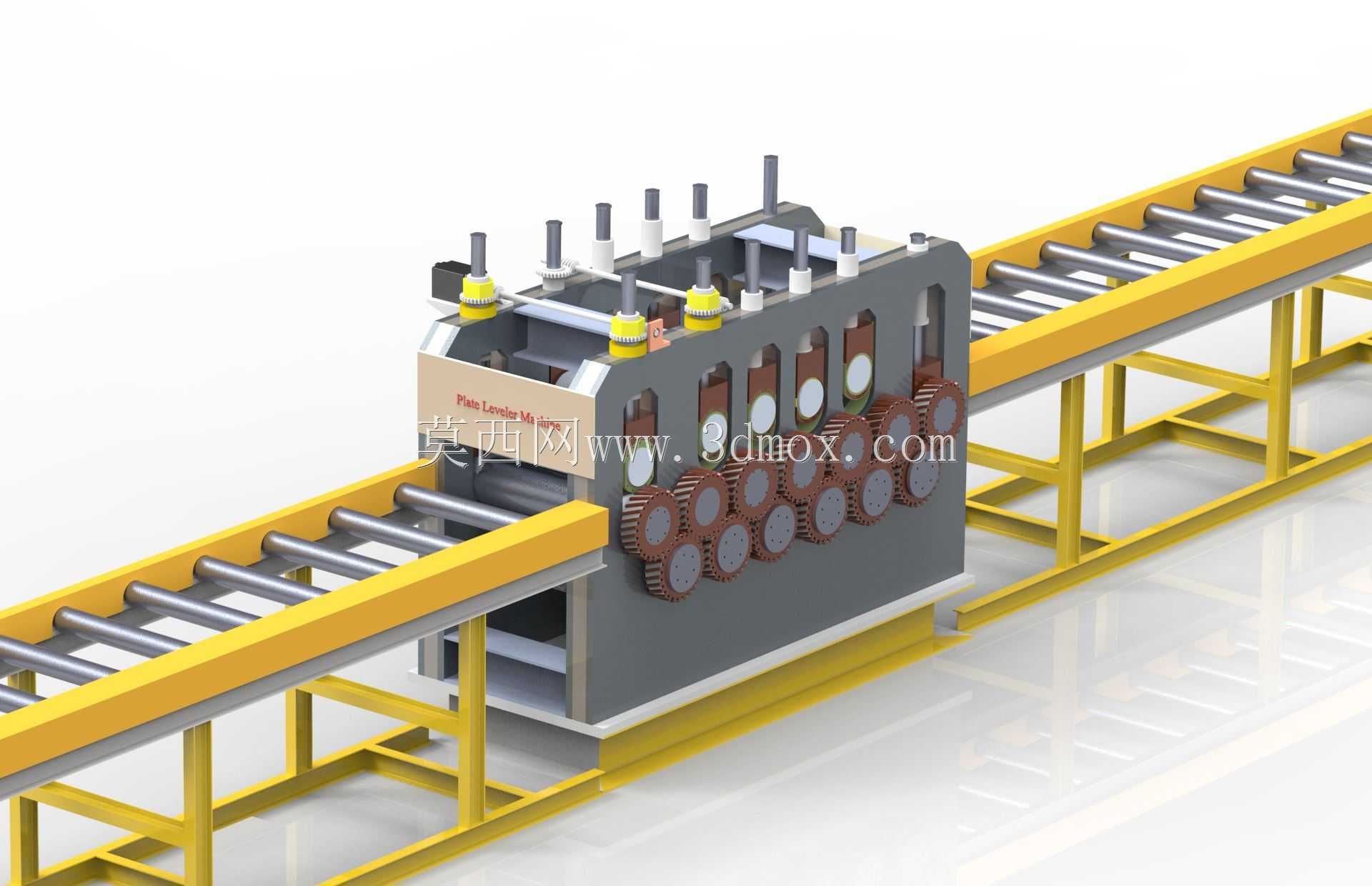

　　上排矫直辊配备独立的压下调节机构，每个调节点可通过顶部的调节手轮配合锁紧结构单独调整压下量，适配不同厚度、不同变形程度的板材校正需求，下排矫直辊为固定基准排布，辊系两端采用调心滚子轴承支撑，可承受板材矫直过程中产生的径向载荷与少量偏载。传动侧布置的啮合齿轮组将动力同步传递到每根矫直辊，保证各辊的线速度匹配，避免板材在矫直过程中出现表面划伤、辊印等质量问题，齿轮组外侧设置全封闭防护罩，既可以防止生产过程中的氧化皮、粉尘进入啮合区域，也能避免运维过程中的安全隐患。设备顶部布置的驱动单元为每段上辊提供压下动力与位置保持力，配合机身侧面的导向立柱，保证上辊系升降过程中的平行度，不会出现偏斜导致的矫直精度下降。

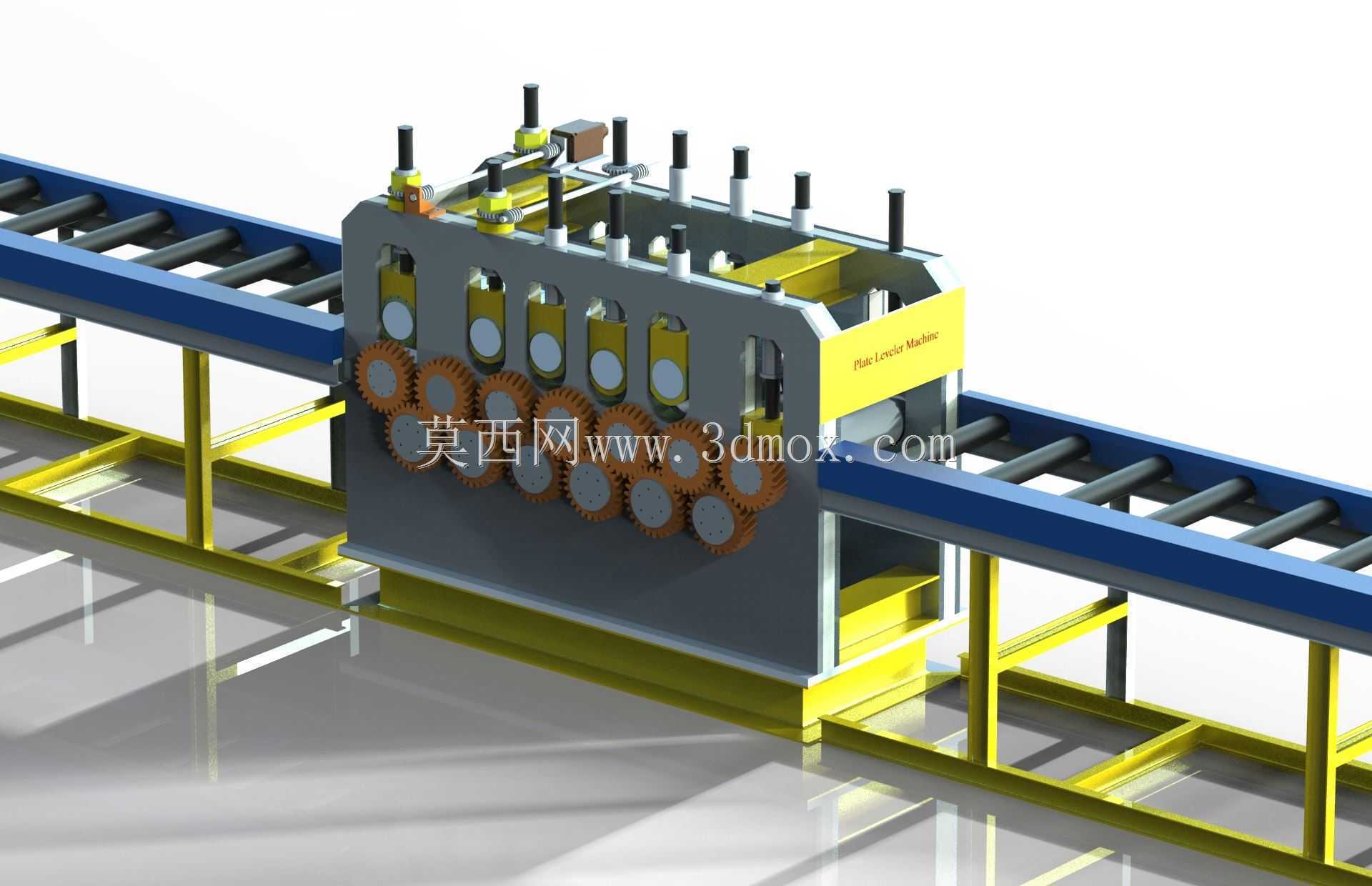

　　进出料端的辊道采用锥形辊与平辊结合的排布方式，可对进入主机的板材做初步对中引导，出料端辊道设置一定的出料高度差，让完成矫直的板材可以平稳过渡到后续输送或接料平台。在结构设计过程中，重点校核了机身框架的刚度，在矫直最大厚度、最大强度板材的极限工况下，机身的变形量控制在允许范围内，不会因为框架形变影响矫直辊的平行度，同时对各辊轴的挠度做了补偿设计，保证辊身工作段的接触压力均匀，避免出现板材中间与边部矫直效果不一致的问题。设备的润滑点采用集中排布设计，日常运维时可快速完成各轴承、齿轮啮合点、导向面的润滑加注，减少停机维护时间。
