车床用立式单刀夹持刀架结构

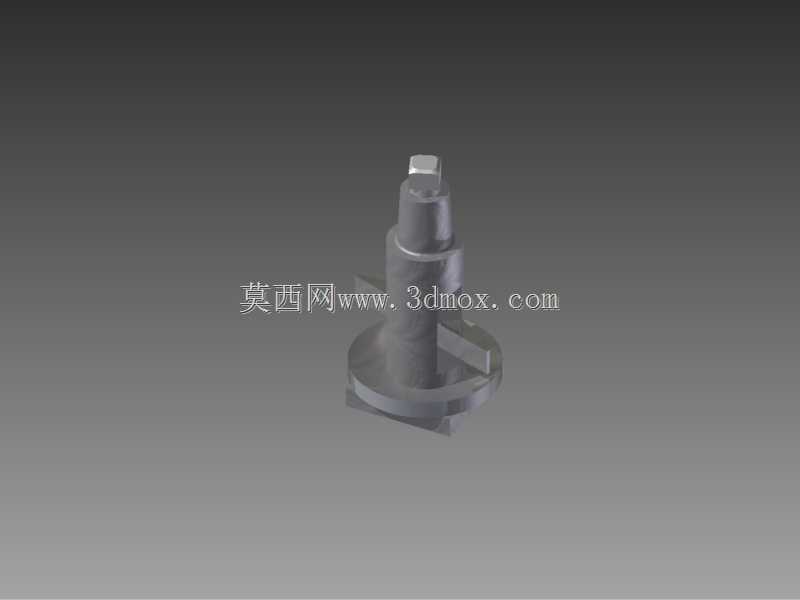

　　这款单刀架是普通卧式车床、小型仪表车床切削工位的核心配套夹持部件，主要承担单把切削刀具的装夹固定、位置校准功能，在小批量零件车削、修配加工场景中应用广泛，尤其适配轴类、盘类零件的外圆车削、端面车削、切槽等基础加工工序。从结构设计来看，整体采用立式阶梯轴式布局，底部为圆形定位安装法兰，法兰端面预留均匀分布的锁紧螺栓孔，安装时可直接嵌入车床中拖板的定位止口内，通过螺栓锁紧实现与拖板的刚性连接，安装基准面的平面度公差控制在0.02mm以内，能有效避免切削过程中出现刀架震颤让刀的问题。中部为阶梯式导向柱结构，柱身设置有刀具安装定位槽，槽侧配有锁紧顶丝孔，装夹车刀时可将刀杆嵌入定位槽内，通过侧面顶丝压紧刀杆侧面，

　　配合顶部的压紧块实现刀具的双向锁紧，装夹后刀具悬伸长度可根据加工需求灵活调整，最大可适配20mm见方的标准焊接车刀装夹。顶部的方形定位台为刀架转位后的定位基准，当需要调整刀具切削角度时，松开顶部锁紧螺母即可转动刀架主体，对准刻度线后重新锁紧即可完成角度调整，可满足0到90度范围内的角度切削需求。设计过程中充分考虑了切削受力的传递路径，切削时产生的径向力、轴向力可通过底部法兰直接传递到车床拖板，避免应力集中在导向柱部位，整体材质选用45号钢经调质处理，表面发黑防锈，关键配合面经磨削加工，保证长期使用的精度稳定性。安装边界方面，底部法兰直径适配多数小型车床的刀架安装位，整体高度控制在合理范围内，不会与车床卡盘、尾座产生运动干涉，

　　日常使用时只需定期清理定位槽内的切屑、在导向柱配合面加注少量润滑油即可维持顺畅的转位动作，无需复杂的维护操作。在实际加工场景中，这类单刀架相比多工位电动刀架结构更简单、刚性更好，适合重载粗加工工序使用，装夹调试便捷，对操作工人的技能要求较低，是小型加工车间、机修工位常用的机床配套部件。
