型材滚弯轧制成型设备三维结构

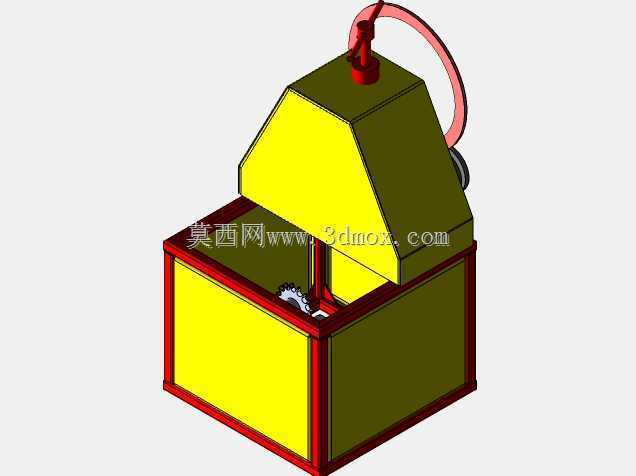

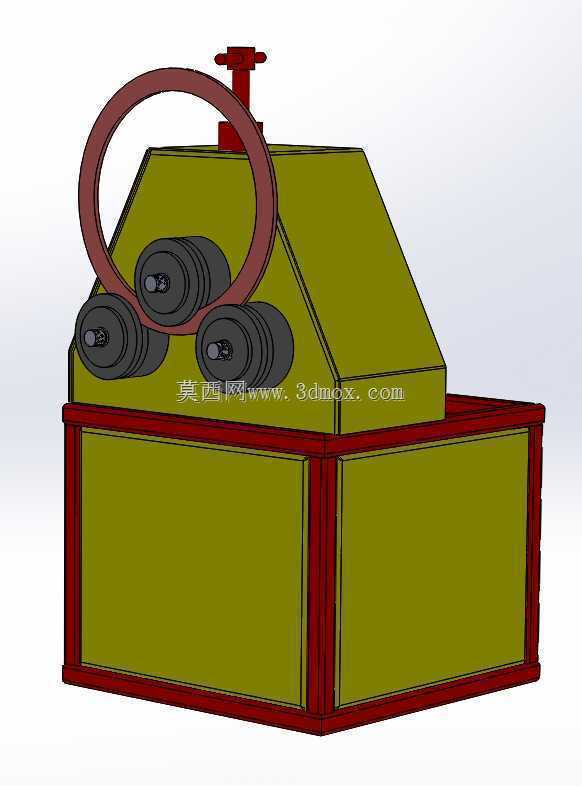

　　该设备主要应用于金属型材加工车间的型材预成型工序，可完成圆管、角钢、扁钢、槽钢等多种截面型材的滚弯、轧弧、校平作业，在钢结构加工、五金型材生产、管道预制、幕墙构件加工场景中承担核心成型工序，替代传统人工热弯的低效作业模式，可实现常温下的连续冷弯成型，加工过程无明火、无需额外加热工序，型材成型后内应力分布均匀，表面无氧化烧损缺陷。从结构布局来看，设备采用下置一体式焊接机架作为承载基础，机架采用箱型焊接结构，内部布置加强筋板抵消轧制过程的径向载荷，机架上表面安装三个呈三角排布的轧制辊组，其中两个下辊为主动送进辊，上辊为压下成型辊，辊轴采用调质40Cr材质加工，配合调心滚子轴承承载径向轧制力，辊型可根据加工型材的截面形状快速更换，

　　适配不同规格的型材加工需求。设备顶部设置的红色压下调节机构采用蜗轮蜗杆传动结构，可精确控制上辊的下压量，以此控制型材的弯曲半径，调节精度可达0.1mm，避免人工调节的误差导致的型材报废。设备外侧设置的半包围式防护罩采用薄钢板折弯成型，覆盖辊组传动区域，防止轧制过程中铁屑飞溅、型材跑偏弹出的安全隐患，防护罩预留检修快拆口，日常维护时无需整体拆卸即可完成辊组更换、润滑保养作业。设备后侧布置的大直径导向环用于长型材进料时的导向限位，避免长型材送进过程中出现偏摆，保证成型弧度的一致性。安装边界方面，设备整体采用落地式安装，机架底部预留四个地脚螺栓安装孔，可直接固定在混凝土地基上，无需额外做减震基础，

　　设备进料侧需预留不小于型材最大加工长度的操作空间，出料侧配套接料台即可完成连续生产，整体占地面积小，可直接排布在型材下料工序之后，与切割机、冲孔机组成型材加工流水线。设计过程中重点校核了辊组的受力变形量，将满载工况下辊轴的绕度控制在0.05mm以内，保证大截面型材轧制时不会出现辊轴变形导致的成型尺寸超差，同时传动系统采用减速电机直连下辊的传动方式，传动链短、传动效率高，空载启动扭矩小，可适配常规车间的380V工业供电，无需额外配置专用供电线路。
