工字钢悬挂式起重梁夹结构设计

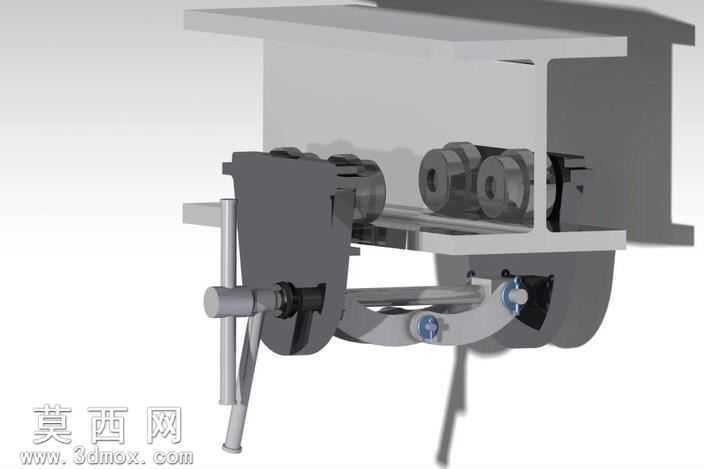

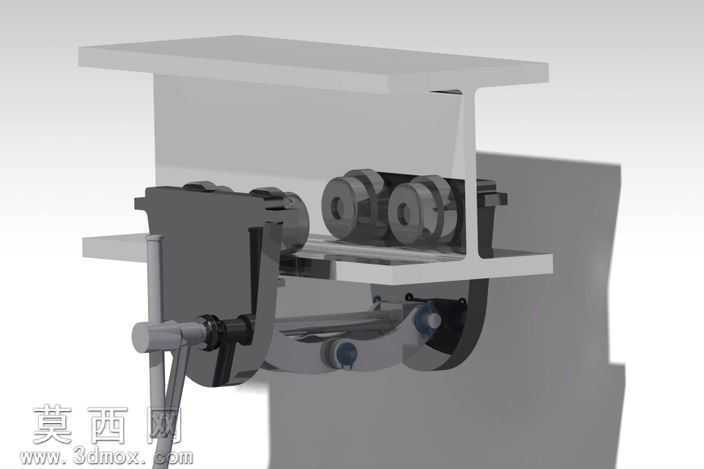

本作品为适配工字钢轨道的悬挂式起重梁夹三维模型，建模阶段采用自顶向下的设计思路，先完成整体装配约束的搭建，再逐一拆分单个零件进行细节建模，确保各部件间的配合公差符合机械设计规范，整体装配无干涉、运动逻辑通顺。模型完整还原了梁夹的核心夹持结构，包含与工字钢翼缘贴合的固定卡爪、可调节锁紧的活动压块、铰接式悬挂吊臂、锁紧操作手柄以及铰接处的销轴、紧固件等细节，所有零件的倒角、圆角、安装孔位均按照实际五金件的加工工艺进行设计，未做过度简化，可直接用于后续的工程图导出、结构受力仿真参考。材质渲染阶段，针对不同部件的实际应用材质做了区分：主体承重结构采用哑光中碳钢材质，还原金属表面的细微磨砂质感与金属反光特性；操作手柄部分做了防滑滚花纹理搭配发黑处理的金属质感；铰接处的转动销轴做了镀锌亮面金属效果，吊臂下方的悬挂连接部位还原了承重吊环的锻造金属纹理，整体渲染光影柔和，清晰展现各部件的装配关系与结构层次。结构设计上，该梁夹采用偏心锁紧加螺纹顶紧的双重固定逻辑，活动卡爪可适配一定范围内不同翼缘厚度的工字钢，安装时无需额外焊接或打孔，通过扳动手柄即可完成快速装夹，锁紧后依靠偏心结构的自锁特性防止松脱，下方铰接的吊臂可在一定角度范围内自由摆动，适配起吊过程中的角度偏移需求，避免吊点处产生额外的弯曲应力。设计过程中充分考虑了梁夹的承重受力特性，所有承重部位的壁厚、铰接轴的直径均按照常规轻型起重的负载要求做了参数化设置，可根据实际负载需求快速调整对应尺寸参数，模型的装配层级清晰，各零件可单独编辑修改，既可以作为起重吊装设计的参考组件，也可用于五金工具类产品的展示、教学演示场景。
