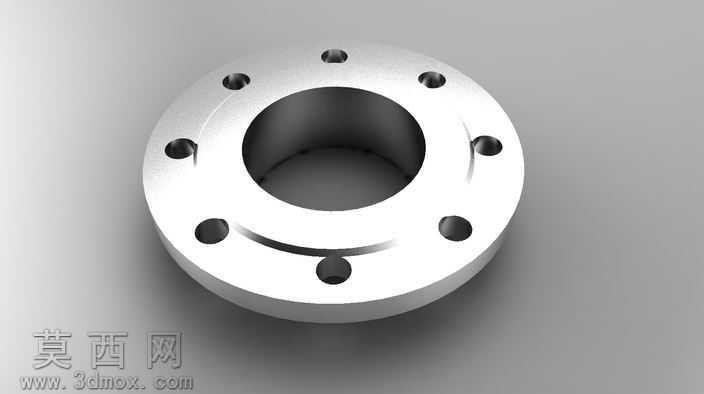

参数化对焊钢制管法兰DIN2633结构设计

本作品为遵循DIN2633标准的参数化对焊法兰三维建模成果，建模阶段采用全参数驱动的设计逻辑，将法兰公称通径、公称压力、螺栓孔中心圆直径、密封面凸台高度、法兰盘厚度、颈部锥度等核心尺寸全部关联至参数表，后续可通过修改参数快速生成同系列不同规格的法兰模型，无需重复绘制基础特征，大幅提升同标准系列零件的设计效率。建模过程中首先以旋转特征构建法兰的主体基体，精准还原对焊法兰的颈部过渡锥面结构，该锥面采用平滑圆弧过渡设计，可有效降低管道焊接后连接处的应力集中系数，提升管路系统运行时的结构稳定性。螺栓孔采用圆周阵列特征生成，严格匹配标准规定的孔位数量、孔径与分布角度，保证法兰对接安装时的螺栓同轴度，避免出现安装错位问题；密封面凸台特征单独构建，凸台表面预留了精加工余量的建模标识，可直接对接后续机加工工艺的尺寸标注需求。材质渲染阶段选用工业常用的低碳钢材质效果，通过调整金属粗糙度参数还原锻制法兰经粗加工后的哑光金属质感，场景布光采用三点布光法，主光从斜上方投射突出法兰的立体轮廓，辅光补光弱化螺栓孔、中心通孔处的死黑阴影，轮廓光勾勒法兰盘边缘与颈部的曲面过渡，清晰呈现各结构的衔接关系。模型结构完全贴合工业实际应用需求，中心通孔与对接管道的内径尺寸匹配，颈部外径与待焊接管道的外径适配，法兰盘背面预留了与管道焊接的坡口结构，可直接用于焊接工艺的模拟演示；各螺栓孔采用通孔设计，孔口做了微小倒角处理，既符合实际加工的工艺要求，也能避免螺栓安装时出现孔口毛刺刮伤螺栓螺纹的问题。密封面凸台的平面度在建模时做了基准约束，可直观展示法兰密封面的加工精度要求，为后续的密封性能仿真、装配干涉检查提供精准的三维模型基础，整个模型无冗余特征，特征树逻辑清晰，可直接导入装配环境用于管路系统的整体装配设计。
