20齿模数8带键槽锥齿轮三维设计

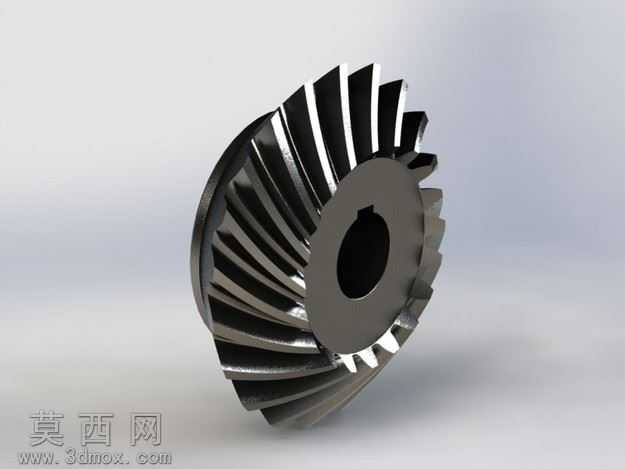

本锥齿轮模型采用三维参数化建模方式完成，建模过程严格遵循直齿锥齿轮的啮合原理与几何参数规范，精准还原20齿、模数8的设计参数，适配40毫米轴径的安装需求，中心设置标准键槽结构以保障传动过程中的周向固定可靠性。建模初始阶段先完成锥齿轮分锥角、齿顶高、齿根高、齿宽等核心几何参数的计算校核，以分锥顶点为基准搭建建模坐标系，先绘制齿轮背锥展开轮廓，通过投影映射将齿形轮廓贴合至锥面基准，再通过圆周阵列完成全部20个轮齿的特征生成，确保每个轮齿的齿形渐开线曲率、齿向倾斜角度完全一致，保障啮合传动时的接触精度。模型对轮齿齿顶、齿根位置做了符合机械加工规范的圆角过渡处理，避免应力集中导致的轮齿断裂失效，轮毂部分的厚度、键槽尺寸均按照对应轴径的传动载荷标准设计，既满足结构强度要求，也兼顾了零件的轻量化设计需求。渲染阶段采用金属合金钢材质，还原真实齿轮加工后的哑光金属质感，对齿面啮合区域做了细微的纹理处理，模拟实际机加工后的表面粗糙度效果，通过多角度光影调整清晰展现轮齿的螺旋走向、键槽的结构细节与整体的锥度形态。设计过程中充分考虑锥齿轮用于相交轴传动的工况特性，所有结构尺寸均匹配通用传动部件的安装标准，可直接用于齿轮传动系统的装配仿真、运动干涉检查，也可作为数控加工、3D打印的参数依据，为减速设备、传动机构的设计开发提供精准的零件模型支撑，帮助设计人员快速完成传动系统的方案验证与结构优化。
